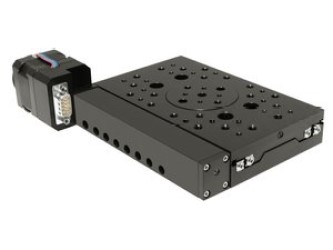

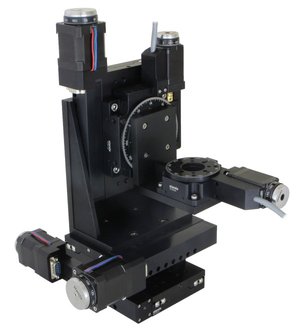

Моторизованный линейный транслятор 8МТ167-100 разработан на базе транслятора 7Т167-50. Перемещение осуществляется при помощи двигателя через понижающую передачу и ведущий винт. Обеспечивается до 1000 шагов на миллиметр. Двигатели имеют 200 шагов на один полный оборот. Контроллеры могут управлять двигателем в режиме деления шага на 1, ½, ¼, 1/8. Механическая часть транслятора 8МТ167-100 может быть легко состыкована с любым типом шагового или серво двигателя по Вашему выбору. Для управления двигателем предлагается целый ряд контроллеров. В том числе, микрошаговые контроллеры других производителей с делением шага на 10 частей. При помощи соединительной пластины 2СР167-100 и кронштейна 2АВ167-50 трансляторы могут быть собраны для перемещений по двум и трём координатам. Понижающая передача с двигателем образуют ведущий блок транслятора. В случае, если ведущий блок мешает желаемому применению транслятора, блок может быть размещён в другой части транслятора (см. диаграммы внизу). К трансляторам прилагаются электрические спецификации и схемы электрических соединений двигателей.
Особенности:
- Возможны разные типы двигателей;
- Разрешение (минимальное перемещение) 0.125 мкм;
- Работа в вакууме.
Технические характеристики:
|
Модель |
8MT167-100 |
8MT167-100C28 |
8MT167-100-28 |
8MT167-100DCE |
|
Диапазон перемещения, мм |
100 |
100 |
100 |
100 |
|
Разрешение на полный шаг, мкм |
1 |
1 |
1 |
- |
|
Разрешение на 1/8 шага, мкм |
0.125 |
0.125 |
0.125 |
- |
|
Шаг ведущего винта, мм |
0.5 |
0.5 |
0.5 |
0.5 |
|
Понижающая передача двигатель/винт |
2.5:1 |
2.5:1 |
2.5:1 |
9.5:1 |
|
Минимальный инкремент перемещения, мкм |
- |
- |
- |
0.026 |
|
Двунапрвленная повторяемость*, мкм |
2 |
2 |
2 |
0.8 |
|
Максимальная скорость, мм/сек |
5 |
5 |
5 |
5.5 |
|
Максимальная нагрузка, кг | ||||
|
Горизонтальная |
7 |
7 |
7 |
7 |
|
Вертикальная |
3 |
3 |
3 |
3 |
|
Концевые выключатели |
Механические, 2 шт. | |||
|
Кабель |
Длина 1.6 м | |||
|
Разъём двигателя |
DB9(M) |
HDB15(M) |
HDB15(M) |
- |
|
Шаговый двигатель |
FL42STH47-1204B |
ST2818M1006 |
ST2818M1006 |
- |
|
Масса, кг |
1.4 |
1.4 |
1.4 |
1.5 |
|
Рекомендуемые контроллеры |
8SMC5-USB | |||
*После компенсации мёртвого хода. Значение компенсации обеспечивается для каждого привод.
Модели:
|
Модель |
Примечание |
Кол-во осей |
Двигатель |
Тип двигателя |
|
8MT167-100 |
Двигатель с разъемом для кабеля |
1 |
4247 |
Шаговый |
|
8MT167-100-28 |
Двигатель с разъемом для кабеля |
1 |
28 |
Шаговый |
|
8MT167-100-MEn1 |
Двигатель с разъемом для кабеля и энкодером |
1 |
4247 |
Шаговый |
|
8MT167-100C28 |
Кабель интегрирован в двигатель |
1 |
28 |
Шаговый |
|
8MT167-100DCE2 |
С энкодером |
1 |
DCE RE25 |
Постоянного тока |
|
8MT167-100XY |
Двигатель с разъемом для кабеля |
2 |
4247 |
Шаговый |
|
8MT167-100XYZ |
Двигатель с разъемом для кабеля |
3 |
4247 |
Шаговый |
|
8MT167S-100 |
Без отверстия |
1 |
4247 |
Шаговый |
|
8MT167S-100-28 |
Без отверстия |
1 |
28 |
Шаговый |
|
8MT167S-100C28 |
Без отверстия |
1 |
28 |
Шаговый |
|
8MT167S-100DCE2 |
Без отверстия |
1 |
DCE RE25 |
Постоянного тока |
|
