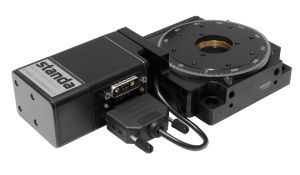

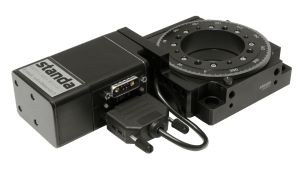

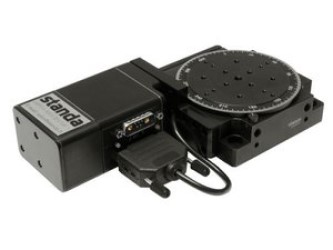

Система SM – это система управления, включающая в себя сервопривод, интегрированный контроллер, энкодер и усилитель. В комплект системы входит трёхфазный двигатель постоянного тока с электронной коммутацией, контроллер перемещения, электрическая схема управления двигателем, энкодер с системой обратной связи и программируемые вход и выход. Все эти компоненты помещаются в единое устройство. Каждый контроллер можно программировать как по отдельности, так и для работы в сетях Profibus, DeviceNet или RS232, RS485.
Двигатель с электронной коммутацией позволяет осуществлять контролируемое движение даже при малых оборотах, в отличие от стандартных двигателей постоянного тока. Консолидация блоков управления и перемещения снижает сложность системы и повышает надежность ее работы. Набор команд и возможности прошивки позволяют системам SM осуществлять различные виды перемещения, арифметические и логические функции.
Устройство полностью автономно и легко встраивается и используется в различных системах. Обладает возможностью работы в режиме подачи импульсов для управления перемещения от другого контроллера. Возможно использовать внешний энкодер для управления движением через систему обратной связи.
Особенности:
- Интегрированные контроллер и энкодер;
- Высокая стабильность;
- Нулевой мертвый ход;
- Датчик нулевого отсчета;
- Шкала поворота на 360° с делением в 1°;
- Возможна установка различных двигателей;
- Возможны различные варианты крепления.
Ряд преимуществ SM над системами, где контроллер отделен от двигателя:
- Трёхфазный двигатель постоянного тока с электронной коммутацией;
- RS-232 и RS-485;
- Автономность;
- Момент до 15 Н м;
- Соединение до 100 двигателей в сеть;
- 4 кГЦ PID;
- Скорость 0 - 10,000 оборотов в минуту;
- Сертифицирован CE и UL;
- Возможность изменять параметры в режиме реального времени;
- Режим точного позиционирования;
- Режим работы с постоянной скоростью;
- Режим работы с постоянным развиваемым моментом;
- Программное ограничение по току;
- Защита от перегрева;
- ПО для Windows.
Технические характеристики:
|
Угол вращения |
360° |
|
Разрешение энкодера |
2000 |
|
Максимальная скорость вращения |
16 об/мин |
|
Мертвый ход |
0 мкм |
|
Качание |
0.5' |
|
Эксцентриситет |
10 мкм |
|
Максимальная нагрузка: |
|
|
Горизонтальная |
10 кг |
|
Радиальная |
2 кг |
|
Длина кабеля |
2 м |
Модели: 8MR190E-2-SM, 8MR191-SM, 8MR191-1-SM, 8MR191-30-SM, 8MR191E-30-SM, 8MR191E-SM, 8MR190-2-SM, 8MR191E-1-SM.
|
