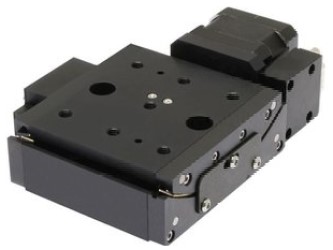

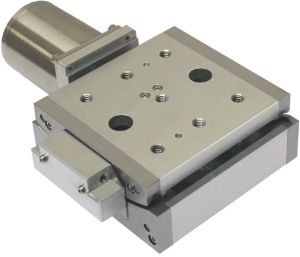

Гониометры обеспечивают вращение объекта вокруг оси, расположенной вне корпуса гониометра (обычно над платформой), так, что оптическая ось не перекрывается самой подвижкой. По сравнению с поворотными столиками гониометры имеют меньший диапазон перемещения и большую стабильность. Гониометры должны иметь различные высоты оси вращения, чтобы обеспечивать вращение вокруг одной и той же оси при размещении двух гониометров одного над другим.
Плавное перемещение обеспечивается шарикоподшипниками. Положение считывается в пределах одного оборота по шкале, выгравированной на барабане, находящемся на оси двигателя. Положение считывается с точностью до одного шага. Абсолютное положение определяется компьютером. Гониометры имеют два концевых выключателя, сигнализирующих о достижении пределов перемещения. Выключатели могут также использоваться для грубой установки нулевого положения. Гониометр приводиться в движение при помощи шагового двигателя. Барабан на его оси обеспечивает ручную регулировку.
Особенности:
- Вращение объектов без перекрывания пучка;
- Превосходная стабильность;
- Вращение вокруг 1-й или 2-х осей;
- Плавное перемещение на шарикоподшипниках.
Технические характеристики:
|
Параметр |
Значение |
|
Угловой диапазон |
±2.5° |
|
Разрешение |
|
|
8MG99-50 8MG99-80 |
16.12" 10.96" |
|
Высота оси вращения |
|
|
8MG99-50 8MG99-80 |
50 мм 80 мм |
|
Максимальная нагрузка |
2 кг |
|
Масса |
1.2 кг |
|
Разъём двигателя |
DB9(M) |
|
Двигатель |
FL42STH33-0404B |
Модели:
|
Модель |
Разрешение поворота |
Высота оси вращения, мм |
|
8MG99-80 |
10.96" |
80 |
|
8MG99V-50-VSS42 |
16.12" |
50 |
|
8MG99-50 |
16.12" |
50 |
|
8MG99V-80-VSS42 |
10.96" |
80 |
|
Поставщик
|
Standa |
