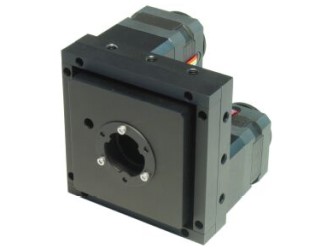

Моторизованный держатель зеркала 8ММА60 разработаны для прецизионной угловой юстировки оптических элементов. Платформа юстируется по углу относительно двух осей. Крепёжное кольцо удерживает оптику в несквозном крепёжном отверстии платформы. Кольцо крепится при помощи 3 винтов. Оно имеет три зубца, которыми оптика прижимается к трём выступам платформы. Зубцы расположены точно напротив выступов – это уменьшает деформацию оптики.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон угла наклона |
5° вокруг обеих осей |
|
Визуальная установка |
По градуировке барабана |
|
Полный оборот |
200 шагов |
|
Разрешение |
0.0016° на один шаг |
|
Диаметр оптики (чистая апертура) | |
|
8MMA60-1 8MMA60-40 8MMA60-2 |
25.4 (21.4) мм 40 (36) мм 50.8 (46.8) мм |
|
Возможны размеры на заказ | |
|
Толщина оптики |
10 мм |
|
Крепёжные кольца для других толщин производятся на заказ | |
|
Материал |
Анодированный алюминий |
|
Разъём двигателя |
DB9(M) (схема разводки проводов) |
|
Двигатель |
FL42STH33-0404B |
|
Масса |
1.08 кг |
Модели:
|
Модель |
Апертура, мм |
Диаметр крепления, мм |
|
8MMA60-1 |
21.4 |
25.4 |
|
8MMA60-2 |
46.8 |
50.8 |
|
8MMA60-40 |
36 |
40 |
