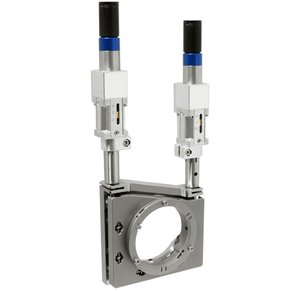

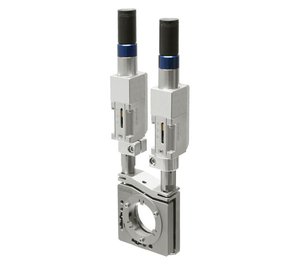

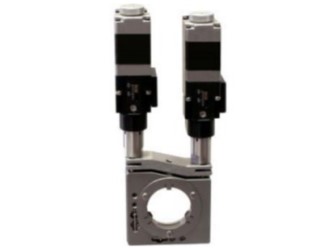

Моторизованный держатель зеркал с вертикальной регулировкой разработан таким образом, чтобы минимизировать создаваемые держателем искажения волнового фронта. В обычных держателях зеркало прижимается сбоку фиксирующим винтом. При этом радиальные силы, действующие на зеркало, вызывают паразитические искажения волнового фронта, такие как астигматизм. В держателе 8MKVDOM применяется крепление для зеркал, фиксируемое в трех точках между передней частью плоской пружины и задней частью держателя. При этом равномерно распределенные силы, действующие вдоль оптической оси, не вызывают искажений волнового фронта. Благодаря тепловым процессам в креплении оптического элемента все внутренние силы натяжения металла компенсируются и не происходит микросмещений частей крепления. Этот держатель идеально подходит для применения в промышленных устройствах (лазерные резонаторы, оптические подсистемы, схемы в ограниченном пространстве) благодаря высокой стабильности.
Особенности:
- Нержавеющая сталь;
- Компактная конструкция;
- Высокая стабильность за счет применения плоской пружины;
- Для оптики диаметром 1";
- Доступна версия для оптики диаметром 2";
- Доступна версия с двигателем переменного тока;
- Доступна версия для вакуума.
Технические характеристики:
|
Параметр |
Значения |
|
Диаметр оптики |
25.4 мм |
|
Диаметр чистой апертуры |
23 мм |
|
Угловой диапазон |
±2.5° |
|
Разрешение по горизонтали (полный шаг) |
3.8" |
|
Разрешение по вертикали (полный шаг) |
3.9" |
|
Тип привода |
Шаговый (модель на 1"): 8CMA20-8/15
|
|
Диапазон перемещения привода |
6 мм |
|
Разрешение привода | |
|
Полный шаг |
1.25 мкм |
|
1/8 шага |
0.156 мкм |
|
Шаг ведущего винта |
0.25 мм |
|
Повторяемость |
1 мкм |
|
Максимальная скорость |
4 мм/сек |
|
Кабель |
Длина 1.2 м (интегрирован с двигателем) |
|
Разъём двигателя |
HDB15(M) |
|
Масса |
0.5 кг |
|
Рекомендуемые контроллеры |
8SMC5-USB |
Модели:
|
Модель |
Апертура, мм |
Тип двигателя |
Толщина оптики, мм |
|
8MKVDOM-3 |
76.2 |
Шаговый |
8 |
|
8MKVDOMV-2-05 |
50.8 |
Постоянного тока |
12.7 |
|
8MKVDOM-1-DC |
25.4 |
Постоянного тока |
6 |
|
8MKVDOM-2-05-DC |
50.8 |
Постоянного тока |
12.7 |
|
8MKVDOMV-1 |
25.4 |
Постоянного тока |
6 |
|
8MKVDOM-2 |
50.8 |
Шаговый |
8 |
|
8MKVDOMV-2 |
50.8 |
Постоянного тока |
8 |
|
8MKVDOM-1 |
25.4 |
Шаговый |
6 |
|
8MKVDOM-2-DC |
50.8 |
Постоянного тока |
8 |
|
8MKVDOM-2-05 |
50.8 |
Шаговый |
12.7 |
|
8MKVDOMV-3 |
76.2 |
Постоянного тока |
8 |
|
8MKVDOMV-3-05 |
76.2 |
Постоянного тока |
12.7 |
