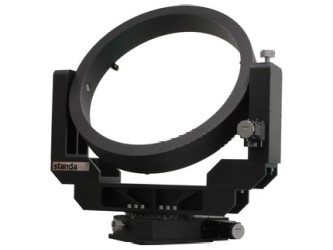

Моторизованный держатель большого диаметра 8MLAOM был разработан для позиционирования больших оптических элементов с диаметром до 600 мм. Серия держателей LAOM обычно используется в мощных лазерных системах и астрономии. Держатели большого диаметра поворачиваются на 360 градусов по двум осям. Точная регулировка в диапазоне ±4° позволяет добиться высокого качества позиционирования с разрешением до 3 угловых секунд (или лучше, но по запросу). Дисперсноупрочненный алюминий гарантирует легкость сборки, высокую термическую и вибрационную устойчивость. Контроль моторизованного держателя большого диаметра осуществляется с помощью контроллера 8SMC5-USB-B9-2.
Особенности:
- Высокая точность позиционирования с разрешением 3 угловых секунды;
- Максимальный вес оптического элемента 150 кг;
- Максимальная толщина оптического элемента 100 мм;
- Высокая термальная и вибрационная устойчивость;
- Большой выбор размеров апертуры по запросу;
- Доступна неавтоматизированная версия;
- Доступна версия для вакуума.
Технические характеристики:
|
Параметр |
Значение |
|
Кинематика и обратная связь | |
|
Угол вращения Точность вращения |
360° ±4° |
|
Разрешение | |
|
4000 шагов на оборот 1000 шагов на оборот 400 шагов на оборот |
0.3" 1.2" 3" |
|
Тип энкодера |
По запросу |
|
Разрешение энкодера |
По запросу |
|
Стабильность позиционирования при двухстороннем подходе |
3" |
|
Стабильность позиционирования при одностороннем подходе |
3" |
|
Погрешность измерений |
По запросу |
|
Люфт |
0 |
|
Максимальная скорость |
1°/с |
|
Концевые выключатели |
Датчики Холла (по 2 шт. на каждой из осей) |
|
Полярность выключателей |
Замыкают цепь при срабатывании |
|
Допустимая нагрузка и информация о двигателе | |
|
Максимальная грузоподъемность |
150 кг |
|
Шаг резьбы ведущего винта |
1 мм |
|
Шаговый двигатель |
5909 |
|
Двигатель переменного тока |
По запросу |
|
Редуктор |
По запросу |
|
Материал изготовления и условия окружающей среды | |
|
Материал корпуса |
Алюминий |
|
Отделка |
Матовая черная порошковая краска |
|
Давление окружающей среды |
Атмосферное (10-3 Торр / 10-6 по запросу) |
|
Контроль и коммуникации | |
|
Рекомендуемые контроллеры |
8SMC5-USB-B9-2 |
|
Рекомендуемые блоки питания |
PS36-4.4-4 |
|
Коннектор |
HDB15(M) |
|
Длина кабеля |
1.6 м |
|
Дополнительная информация | |
|
Измерительная система |
Метрическая |
|
Вес |
79 кг |
|
Апертура |
590 мм |
|
Максимальный диаметр оптического элемента |
600 мм |
|
Минимальный диаметр оптического элемента |
500 мм |
|
Максимальная толщина оптического элемента |
100 мм |
