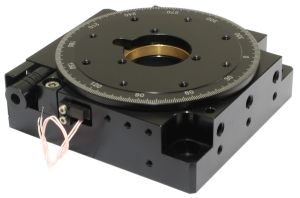

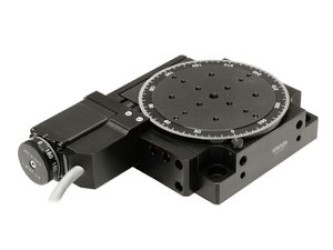

Небольшая моторизованная платформа с грузоподъёмностью до 10 кг. Поставляется три варианта платформы: без сквозного отверстия; с отверстией 30 мм (метрическое исполнение) и с отверстием 1 дюйм (дюймовое исполнение). Комплектуется различными моделями шаговых двигателей. Возможно вакуумное исполнение.
Особенности:
- Вращение на 360°, градуированное через 1°;
- Разрешение на 1/8 шага – 4.5 угловых секунд;
- Высокая стабильность.
Три типа платформ:
- Без центрального отверстия (8МR191);
- Отверстие с резьбой М27х1 для крепления оптики диаметром 1" (8MR191E);
- Отверстие диаметром 30 мм (8МR191-30).
Технические характеристики:
|
Модель |
8MR191-28 |
8MR190V-VSS42 |
|
Угол вращения |
360° | |
|
Разрешение |
0.6 угловых минут | |
|
Максимальная скорость вращения |
8 об/мин |
2 об/мин |
|
Люфт |
0.5 угловых минут | |
|
Эксцентричность |
10 мкм | |
|
Максимальная нагрузка: | ||
|
Горизонтальная |
10 кг | |
|
Радиальная |
2 кг | |
|
Момент |
1 Н м |
0.6 Н м |
|
Масса |
1 кг |
1 кг |
|
Модель двигателя |
28 |
VSS42 |
|
Модель |
8MR191-28 |
8MR191-4247 |
8MR191-4233 |
8MR191-ZSS43 |
8MR191-VSS42 |
|
Разъем |
HDB15(M) |
DB9(M) |
DB9(M) |
DB9(M) |
HDB15(M) |
|
Кабель |
1.6 м, интегрированный |
По заказу |
По заказу |
По заказу |
2 м, невакуумный |
Модели:
|
Модель |
Примечание |
Отверстие в платформе |
Шаговый двигатель |
|
8MR191 |
- |
- |
Без двигателя |
|
8MR191-1-4247 |
- |
1" |
4247 |
|
8MR191E-28 |
Дюймовое исполнение |
- |
28 |
|
8MR191-1 |
- |
1" |
Без двигателя |
|
8MR191-1-28 |
- |
1" |
28 |
|
8MR191-1-4233 |
- |
1" |
4233 |
|
8MR191V-30-VSS42 |
- |
30 мм |
VSS42 |
|
8MR191-ZSS43 |
- |
- |
ZSS43 |
|
8MR191E |
Дюймовое исполнение |
- |
Без двигателя |
|
8MR191E-1 |
Дюймовое исполнение |
1" |
Без двигателя |
|
8MR191E-1-28 |
Дюймовое исполнение |
1" |
28 |
|
8MR191E-1-4233 |
Дюймовое исполнение |
1" |
4233 |
|
8MR191E-1-4247 |
Дюймовое исполнение |
1" |
4247 |
|
8MR191E-1-ZSS43 |
Дюймовое исполнение |
1" |
ZSS43 |
|
8MR191V-1-VSS42 |
- |
1" |
VSS42 |
|
8MR191E-ZSS43 |
Дюймовое исполнение |
- |
ZSS43 |
|
8MR191-1-ZSS43 |
- |
1" |
ZSS43 |
|
8MR191-30 |
- |
30 мм |
Без двигателя |
|
8MR191-30-28 |
- |
30 мм |
28 |
|
8MR191-30-4233 |
- |
30 мм |
4233 |
|
8MR191-30-4247 |
- |
30 мм |
4247 |
|
8MR191-30-ZSS43 |
- |
30 мм |
ZSS43 |
|
8MR191-30-PHYTRON |
- |
30 мм |
ZSS43 |
|
8MR191-4233 |
- |
- |
4233 |
|
8MR191-4247 |
- |
- |
4247 |
|
8MR191E-30 |
Дюймовое исполнение |
30 мм |
Без двигателя |
|
8MR191-28 |
- |
- |
28 |
|
8MR191E-30-28 |
Дюймовое исполнение |
30 мм |
28 |
|
8MR191E-30-4233 |
Дюймовое исполнение |
30 мм |
4233 |
|
8MR191E-30-4247 |
Дюймовое исполнение |
30 мм |
4247 |
|
8MR191E-30-ZSS43 |
Дюймовое исполнение |
30 мм |
ZSS43 |
|
8MR191E-4247 |
Дюймовое исполнение |
- |
4247 |
|
8MR191EV-VSS42 |
Дюймовое исполнение |
- |
VSS42 |
|
8MR191EV-1-VSS42 |
Дюймовое исполнение |
1" |
VSS42 |
|
8MR191EV-30-VSS42 |
Дюймовое исполнение |
30 мм |
VSS42 |
|
8MR191E-4233 |
Дюймовое исполнение |
- |
4233 |
|
8MR191V-VSS42 |
- |
- |
VSS42 |
|
Поставщик
|
Standa |
