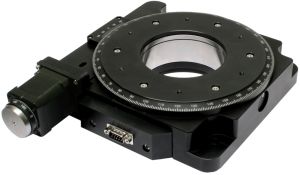

За счёт высокой грузоподъёмнсоти (до 60 кг), платформа 8MR190-90 может использоваться как основа в многих вариантах систем и сборок. Платформа имеет апертуру 89 мм, может комплектоваться различными моделями двигателей и энкодеров.
Особенности:
- Шарикоподшипники большого диаметра;
- Отношение червячной передачи – 1:120;
- Концевой выключатель на эффекте Холла;
- Шаговый двигатель или двигатель постоянного тока с энкодером;
- Двигатель может быть снабжён понижающим редуктором;
- Предлагаются версии с шаговым двигателем, совместимые с вакуумом до 10-6 Торр.
Технические характеристики:
|
Модели |
8MR190-90-59 |
8MR190-90-4247 |
8MR190V-90-VSS43 |
|
Угол вращения |
360° |
360° |
360° |
|
Разрешение: | |||
|
На полный шаг |
54" |
54" |
54" |
|
На 1/8 шага |
6.75" |
6.75" |
6.75" |
|
Повторяемость (в обоих направлениях) |
72" |
72" |
72" |
|
Мёртвый ход |
40" макс. |
40" макс. |
40" макс. |
|
Максимальная скорость вращения |
10 об/мин |
6 об/мин |
4 об/мин |
|
Качание |
40 мкрад |
40 мкрад |
40 мкрад |
|
Длина кабеля |
1.6 м |
1.6 м |
2 м |
|
Разъём кабеля |
DB9(M) (диаграмма разводки проводов) |
DB9(M) (диаграмма разводки проводов) |
HDB15(M) (диаграмма разводки проводов) |
|
Шаговый двигатель |
ST5918L3008 |
FL42STH47-1204B |
VSS43.200.1.2-HV |
|
Максимальная нагрузка: | |||
|
Горизонтальная |
60 кг |
60 кг |
40 кг |
|
Радиальная |
25 кг |
25 кг |
20 кг |
|
Масса |
6.6 кг |
5.7 кг |
5.7 кг |
|
Рекомендуемые контроллеры |
8SMC5-USB | ||
Модели:
|
Модель |
Примечание |
Шаговый двигатель |
|
8MR190-90-4247 |
- |
4247 |
|
8MR190-90-59 |
- |
5918 |
|
8MR190V-90-VSS43 |
- |
VSS43 |
|
8MR190V-90-VSS42G6 |
С редуктором |
VSS42 |
|
8MR190-90-4247-MEn1 |
С энкодером |
4247 |
