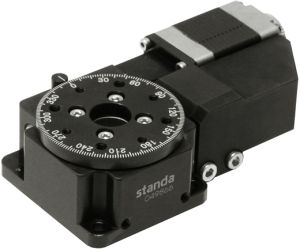

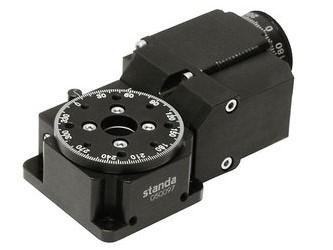

Платформа 8MR174-11 представляет собой моторизованную версию 7R174-11 с шаговым двигателем.
Особенности:
- Компактная платформа с различными вариантами двигателя;
- Поддерживает непрерывное точное вращение на 360°;
- Апертура ∅11 мм в центре платформы;
- Доступно вакуумное исполнение.
На платформу 8MR174-11 устанавливаются двигатели:
- 8MR174-11-28: двигатель ST28 (2-фазная биполярная разводка проводов, фазовое сопротивление 6.8 Ом, 200 шагов на один оборот, ток 0.67 А);
- 8MR174-11-28S: двигатель ST28S (2-фазная биполярная разводка проводов, фазовое сопротивление 5.6 Ом, 200 шагов на один оборот, ток 0.67 А);
- 8MR174-11-20: двигатель ST20 (2-фазная биполярная разводка проводов, фазовое сопротивление 5.4 Ом, 200 шагов на один оборот, ток 0.6 А);

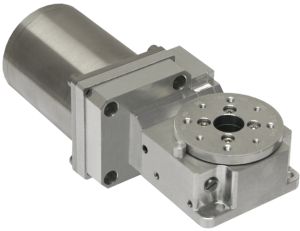

- 8MR174-11-VSS42: двигатель VSS42 (2-фазная биполярная разводка проводов, фазовое сопротивление 1.7 Ом, 200 шагов на один оборот, ток 1.2 А, совместим с вакуумом до 10-6 Торр).
Технические характеристики:
|
Модель |
8MR174(E)-11-28 |
8MR174(E)-11-28S |
8MR174(E)-11-20 |
8MR174(E)V-11-VSS42 |
|
Угол вращения |
360° | |||
|
Разрешение на полный шаг* |
0.9 угл.с (0.015°) | |||
|
Односторонняя повторяемость |
0.4 угл.с | |||
|
Двусторонняя повторяемость |
1.6 угл.с | |||
|
Макс. скорость вращения* |
75°/с (36 В) 30°/с (12 В) |
50°/с (36 В) 20°/с (12 В) | ||
|
Качание |
1' | |||
|
Эксцентричность |
10 мкм | |||
|
Максимальный нагрузка: | ||||
|
Горизонтальная |
4 кг |
4 кг |
3 кг |
4 кг |
|
Радиальная |
1.5 кг | |||
|
Крутящий момент |
0.5 Нм |
0.35 Нм |
0.15 Нм |
0.5 Нм |
|
Интегрированный кабель |
Длина 1.6 м |
Вакуумный кабель длина 1.6 м | ||
|
Разъем |
HDB15(M) | |||
|
Шаговый двигатель |
28 2-фазная биполярная разводка проводов, фазовое сопротивление 6.8 Ом, 200 шагов на один оборот, ток 0.67 А |
28S 2-фазная биполярная разводка проводов, фазовое сопротивление 5.6 Ом, 200 шагов на один оборот, ток 0.67 А |
20 2-фазная биполярная разводка проводов, фазовое сопротивление 5.4 Ом, 200 шагов на один оборот, ток 0.6 А |
VSS42 2-фазная биполярная разводка проводов, фазовое сопротивление 1.7 Ом, 200 шагов на один оборот, ток 1.2 А, совместим с вакуумом до 10-6 Торр |
|
Вес |
0.4 кг |
0.35 кг |
0.3 кг |
0.45 кг |
|
Размеры, ДxШxВ |
115 x 52 x 29 мм |
102 x 52 x 29 мм |
94.5 x 48 x 26 мм |
116 x 59 x 42 мм |
|
Рекомендуемые контроллеры |
8SMC5-US | |||
Модели:
|
Модели |
Примечания |
Шаговый двигатель |
|
8MR174-11-28 |
- |
28 |
|
8MR174-11-28S |
- |
28S |
|
8MR174E-11-20 |
Дюймовое исполнение |
20 |
|
8MR174E-11-28 |
Дюймовое исполнение |
28 |
|
8MR174E-11-28S |
Дюймовое исполнение |
28S |
|
8MR174-11-20 |
- |
20 |
|
8MR174EV-11-VSS42 |
Дюймовое исполнение |
VSS42 |
|
8MR174V-11-VSS42 |
- |
VSS42 |
