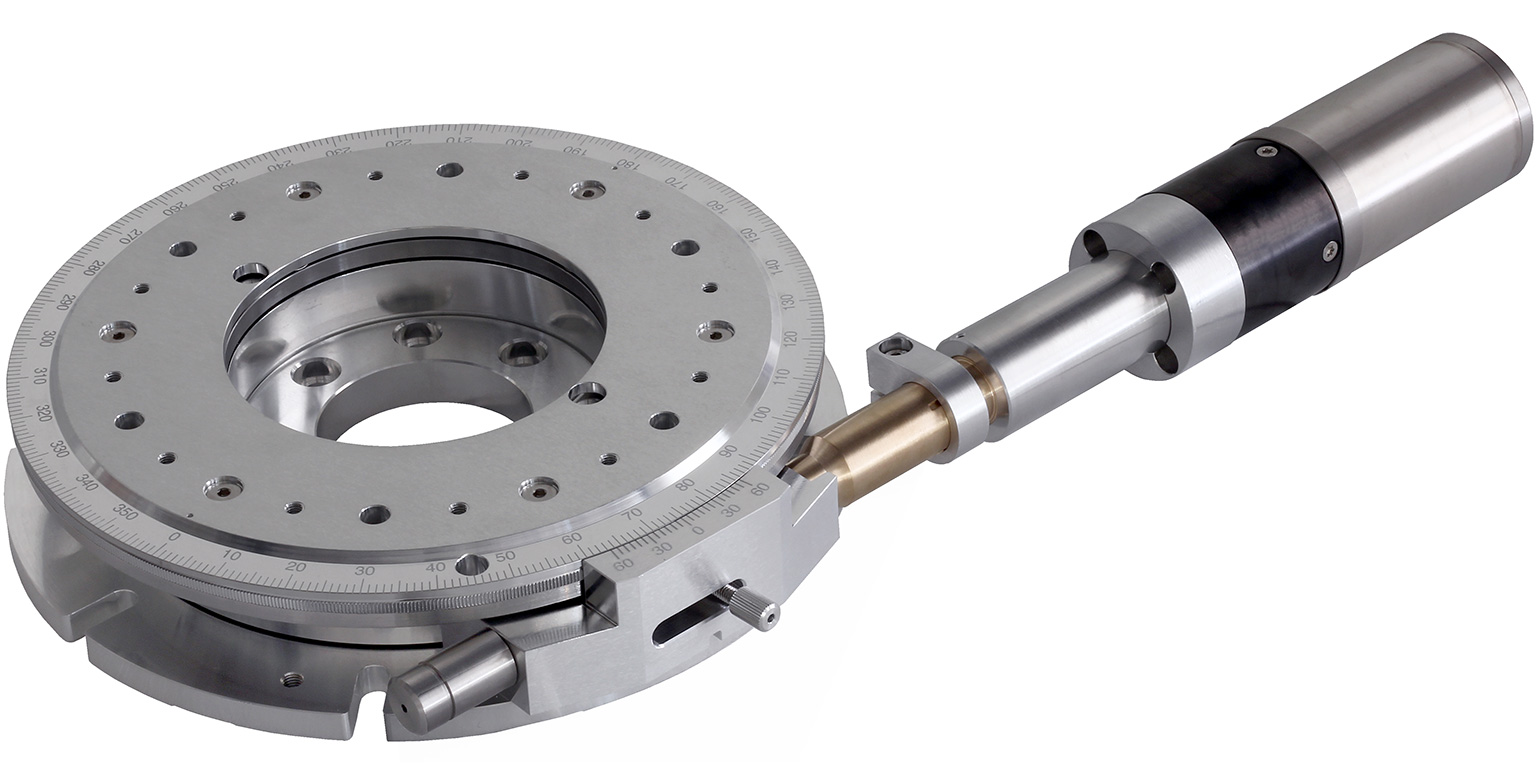

Платформа 8MR170-190 используется для вращения оптических элементов весом до 60 кг. Непрерывное вращение в диапазоне 360° с точностью 1°, и точная подстрока в диапазоне до 10° с помощью микрометрического винта с точность 0.5 угловой минуты. Апертура платформы составляет 88.9 мм. На поверхности платформы есть сетка отверстия M6 и M4 для крепления компонентов.
Особенности:
- Платформа диаметром 190 мм;
- Отверстие с чистой апертурой диаметром 84 мм;
- Версия столика с ручной регулировкой 7R170-190;
- Установлен привод 8CMA28-10.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон вращения: | |
|
Грубо |
360° |
|
Точно |
6° |
|
Привод |
8CMA28-10 |
|
Разрешение на полный шаг |
3 угловых секунды |
|
Повторяемость |
4 угловых секунды |
|
Наклон оси вращения |
1 угловая минута |
|
Люфт |
0 |
|
Эксцентриситет |
20 мкм |
|
Горизонтальная нагрузка |
60 кг |
|
Материал корпуса |
Алюминий |
|
Покрытие |
Черное анодированное |
|
Концевые датчики |
2 шт. |
|
Масса |
3.2 кг |
