Поставщик
|
Standa |
|
Смещение
|
300 мм |
|
Тип транслятора
|
моторизованные |
|
Материал транслятора
|
стальные |

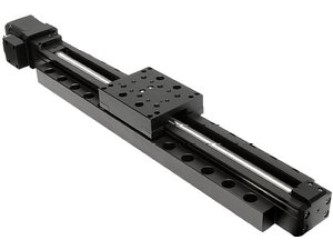

Моторизованная линия задержки 8МТ160-300 обеспечивает прецизионную задержку в диапазоне 300 мм. Перемещаемая шаговым двигателем с интегрированными концевыми выключателями, линия задержки обеспечивает задержку с высоким разрешением в 2.5 мкм. Основными чертами этой линии задержки являются её высокая стабильность, компактная и монолитная конструкция, а также высокое разрешение, что делает это устройство идеальным для интеграции в высокоточные системы измерений. Такие линии задержки пользуются большим спросом в лабораториях для прецизионного контроля длины перемещения или других экспериментов (спектральный анализ, интерферометрия и др.). Моторизованная линия задержки может управляться вручную при помощи поворотной ручки, расположенной на торце транслятора. Это устройство может также рассматриваться как моторизованный линейный транслятор с большим диапазоном перемещений (300 мм). Разрешение может быть улучшено при помощи разделения шагов в двигателе при использовании современных контроллеров шаговых двигателей.
Особенности:
- Диапазон перемещения 300 мм;
- Конструкция в виде стального рельса;
- Обеспечены стабильность и жёсткость;
- Номинальное разрешение 2.5 мкм;
- Рециркулирующие шариковые модули встроены в платформу;
- Шаговый двигатель с 200 шагами на поворот.
Технические характеристики:
|
Модель |
8MT160-300 |
8MT160-300-2-SM |
|
Диапазон перемещения, мм |
300 |
300 |
|
Разрешение на полном шаге*, мкм |
2.5 |
- |
|
Разрешение на 1/8 шаге, мкм |
0.31 |
- |
|
Разрешение энкодера, отсчетов/оборот |
- |
4000 |
|
Шаг ведущего винта, мм |
0,5 |
2 |
|
Максимальная скорость, мм/сек |
8* |
50 |
|
Минимальное перемещение, мкм |
- |
0.5 |
|
Максимальная нагрузка | ||
|
Горизонтальная, кг |
10 |
10 |
|
Вертикальная, кг |
3 |
3 |
|
Напряжение питания, В |
36 |
36 |
|
Разъём двигателя |
DB9(M) |
RS232 |
|
Двигатель |
4247 |
SM |
|
Вес, кг |
4.28 |
4.55 |
|
Рекомендованные контроллеры |
8SMC5-USB |
PC |
|
Концевые выключатели |
2 | |
*Условия теста:
- Контроллеры Standa;
- 36 В.
Модели:
|
Модель |
Примечание |
Шаг резьбы винта, мм |
|
8MT160-300-SM |
Интегрированный контроллер |
0.5 |
|
8MT160-300 |
Шаговый двигатель 4247 |
0.5 |
|
8MT160-300-MEn1 |
С энкодером |
0.5 |
|
8MT160-300-2-SM |
Интегрированный контроллер |
2 |
