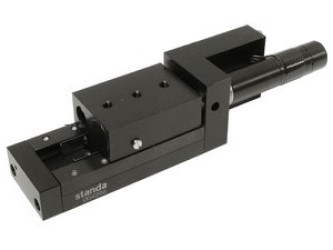

Трансляторы серии 8MT173-DCE2 поставляются с двигателем постоянного тока, включая энкодер. Перемещение управляется двухосным контроллером (например, 8JXY-02).
Трансляторы серии 8MT173-DCJ поставляются с двигателем постоянного тока, без энкодера. Перемещение управляется джойстиком (визуальный контроль при использовании микроскопа).

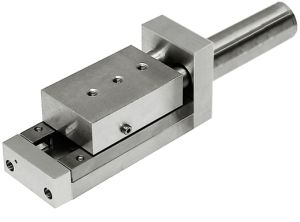

Трансляторы серии 8MT173V-DCE оснащены вакуумно-совместимым двигателем постоянного тока 10-6 торр, все механические детали смазываются высоковакуумной совместимой смазкой.
Технические характеристики 8MT173:
|
Модель |
8MT173-DCE2 |
8MT173-DCJ |
|
Диапазон перемещения, мм |
10; 20; 25; 30 | |
|
Шаг резьбы направляющего винта, мм |
0.25 | |
|
Разрешение, мкм |
0.058 |
- |
|
Минимальное смещение, мкм |
0.1 | |
|
Двусторонняя повторяемость, мкм |
0.4 | |
|
Максимальная скорость, мм/с |
0.5 |
0.038 |
|
Грузоподъемность |
| |
|
Горизонтальная, кг |
5 | |
|
Вертикальная, кг |
1 | |
|
Кабель |
Интегрированный, 1.6 м | |
|
Разъем |
HDB15(M) |
DB9(M) |
|
Двигатель |
DCE369751 |
DCJ252445 |
|
Вес, кг |
0.43; 0.46; 0.47; 0.48 | |
|
Сборка |
|
|
|
X-Y |
2CP173-20 | |
|
Z |
2AB173-20 | |
|
Управление |
8SMC5-USB |
8JXY-03 |
|
Концевые датчики |
2 шт., замкнуты при срабатывании | |
Технические характеристики 8MT173V:
|
Модель |
8MT173V-10DCE |
8MT173V-20DCE |
8MT173V-25DCE |
8MT173V-30DCE |
|
Диапазон перемещения, мм |
10 |
20 |
25 |
30 |
|
Шаг резьбы направляющего винта, мм |
0.25 | |||
|
Разрешение, мкм |
0.029 | |||
|
Минимальное смещение, мкм |
0.1 | |||
|
Двунаправленная повторяемость, мкм |
0.4 | |||
|
Макс. скорость, мм/с |
0.16 | |||
|
Нагрузка, кг | ||||
|
Горизонтальная |
5 | |||
|
Вертикальная |
1 | |||
|
Кабель |
Интегрированный, 2 м | |||
|
Разъем |
HDB15(M) | |||
|
Двигатель |
DCE1841 | |||
|
Масса, кг |
0.43 |
0.46 |
0.47 |
0.48 |
|
Сборка | ||||
|
X-Y |
2CP173V-20 | |||
|
Z |
2AB173V-20 | |||
|
Рекомендованный контроллер |
8SMC5-USB | |||
Модели:
|
Модель |
Ход, мм |
Энкодер |
Кол-во управляемых осей |
|
8JX.01 |
- |
- |
1 |
|
8JXY.02 |
- |
- |
2 |
|
8MT173-10DCE2 |
10 |
Да |
- |
|
8MT173-10DCJ |
10 |
- |
- |
|
8MT173-20DCE2 |
20 |
Да |
- |
|
8MT173-20DCJ |
20 |
- |
- |
|
8MT173-25DCE |
25 |
Да |
- |
|
8MT173-25DCJ |
25 |
- |
- |
|
8MT173-30DCE2 |
30 |
Да |
- |
|
8MT173V-10DCE |
10 |
- |
- |
|
8MT173-30DCJ |
30 |
- |
- |
|
8MT173-20DCE |
20 |
Да |
- |
|
8MT173V-25DCE |
25 |
- |
- |
|
8MT173-30DCE |
30 |
Да |
- |
|
8MT173-10DCE |
10 |
Да |
- |
|
8MT173V-20DCE |
20 |
- |
- |
|
8MT173-25DCE2 |
25 |
Да |
- |
|
8MT173V-30DCE |
30 |
- |
- |
