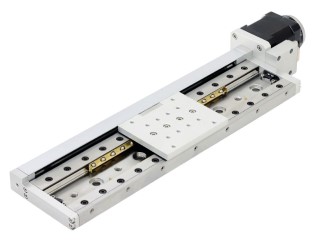

Низкопрофильный линейный транслятор 8MT60-200-4247 разработан для минимизации высоты системы. При разработке размеры транслятора были оптимизированы таким образом, чтобы получить наименьшее расстояние от основания до верхней части подвижной платформы устройства, которое составляет всего 20 мм. Корпус сделан из нержавеющей стали, что гарантирует максимальную стабильность системы при перемещении. 8MT60-200 идеально подходит для работы в вакууме. Есть модели для как для вакуума до 10-3 Торр, так и для высокого вакуума до 10-6 Торр. Вакуумные модели поставляются с вакуумным двигателем, в вакуумной упаковке после проведения специальной чистки.
Особенности:
- Сверхнизкопрофильный дизайн;
- Корпус из нержавеющей стали;
- Изготавливается в вакуумном исполнении (8MT60V-200-VSS42).
Технические характеристики:
|
Модель |
8MT60-200-4247 |
8MT60V-200-VSS42 |
|
Диапазон перемещения, мм |
200 |
200 |
|
Разрешение на полный шаг, мкм |
2.5 |
2.5 |
|
Шаг резьбы направляющего винта, мм |
0.5 |
0.5 |
|
Макс. скорость, мм/с |
10 |
5 |
|
Нагрузка, кг | ||
|
Горизонтальная |
8 |
8 |
|
Вертикальная |
3 |
3 |
|
Размер подвижной платформы, мм |
75 x 60 |
75 x 60 |
|
Материал основания |
Нержавеющая сталь, алюминий |
Нержавеющая сталь |
|
Покрытие |
Без покрытия/белое анодирование |
Без покрытия |
|
Двигатель |
4247 |
VSS42 |
|
Рабочее давление |
Атмосферное (по запросу до 10-3 торр) |
10-6 торр |
|
Разъем |
DB9(M) |
HDB15(M) |
|
Концевые выключатели |
2, механические | |
|
Тип концевых выключателей |
Замыкающие цепь при нажатии | |
|
Масса, кг |
1.9 |
1.9 |
|
Основание |
3BP60-A |
3BP60V-A |
|
Сборка | ||
|
XY |
2CP60 |
2CP60V |
|
Z |
2AB60 |
2AB60V |
|
Кабель, м |
1.6 |
1.6 |
|
Рекомендованный контроллер |
8SMC5-USB | |
|
Рекомендованный блок питания |
36 В, 4 А | |
Модель:
|
Модель |
Кол-во осей |
|
8MT60-200-4247 |
1 |
|
8MT60-200-4247-XY |
2 |
|
8MT60-200-4247-XYZ |
3 |
|
8MT60V-200-VSS42 |
1 |
|
8MT60V-200-VSS42-XY |
2 |
|
8MT60V-200-VSS42-XYZ |
3 |
