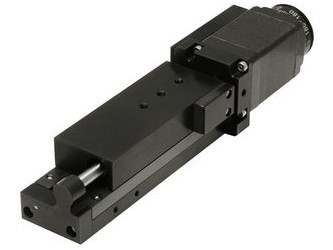

Может быть закреплен как горизонтально, так и вертикально (двигателем вверх или вниз), что делает возможным различные варианты монтажа. Вертикальная нагрузка 3 кг. Платформа подпружинена по отношению к ведущему винту, что устраняет мертвый ход, обеспечивает высокое разрешение, плавного и точного движения. Функциональные части сделаны из стали.
Также доступны версии с двигателем постоянного тока (8MT30-50DCE DC), который обеспечивает более плавное движение. Благодаря высокому передаточному числу, двигатель обладает высоким разрешением, но малой скоростью.
8MT30-50DCJ оснащен двигателем постоянного тока без энкодера и может работать с двумя джойстиками: 8JX.01 и 8JXY-02. Идеален для систем с собственной обратной связью. Например, для визуального контроля при использовании микроскопа.
Особенности:
- Компактная конструкция;
- Узкий (30 мм);
- Диапазон перемещения 50 мм;
- Возможна XYZ конфигурация;
- Разрешение 0.156 мкм (1/8 шага).
Технические характеристики:
|
Модель |
8MT30-50 |
8MT30V-50-VSS42 |
8MT30-50DCE |
8MT30-50DCJ |
8MT30V-50DCE |
|
Диапазон перемещения, мм |
50 | ||||
|
Шаг ведущего винта, мм |
0.25 | ||||
|
Разрешение, мкм |
На полном шаге 1.25* |
0.014 |
- |
0.029 | |
|
Двунаправленная повторяемость, мкм |
- |
- |
0.4 |
0.4 |
0.4 |
|
Макс скорость, мм/сек |
5* |
2.5* |
7 |
0.38 |
0.5 |
|
Нагрузка | |||||
|
Горизонтальная, кг |
5 |
3 |
5 | ||
|
Горизонтальная, кг |
3 |
1 |
1 | ||
|
Кабель |
1.6 м |
Вакуумный 2 м |
1.6 м |
1.6 м |
Вакуумный 2 м |
|
Разъём двигателя |
HDB15(M) | ||||
|
Двигатель |
28 |
VSS42 |
DCE RE25 |
DCJ252445 |
DCE1841 |
|
Вес, кг |
0.5 |
0.55 |
0.5 |
0.5 |
0.5 |
|
Сборка | |||||
|
X-Y |
2CP173-50-20 |
2CP173V-50-20 |
2CP173-50-20 |
2CP173-50-20 |
2CP173V-50-20 |
|
Z |
2AB173-20-50 |
2AB173V-20-50 |
2AB173-20-50 |
2AB173-20-50 |
2AB173V-20-50 |
|
Рекомендованный контроллер |
8SMC5-USB |
8DCMC1-USB
|
8JX.01 8JXY.01 |
8DCMC1-USB
| |
|
Концевые выключатели |
2 | ||||
*Условия теста:
- Контроллеры Standa;
- Блок питания 36В.
Кронштейн 2AB173-20-50 используется для фиксации в конфигурации Z.
Соединительная пластина 2CP173-50-20 используется для крепления в конфигурации XY.
Универсальное основание 3UBP-04 необходимо для крепления к плоской поверхности, например к оптическому столу. Нижняя часть ступеней выполнена с рядом отверстий для прямого монтажа.
Модели:
|
Модель |
Тип двигателя |
Энкодер |
Кол-во управляемых осей |
|
8MT30-50 |
Шаговый |
Нет |
1 |
|
8MT30-50-MEn1 |
Шаговый |
Да |
1 |
|
8MT30V-50DCE |
Постоянного тока |
Да |
1 |
|
8MT30-50DCE |
Постоянного тока |
Да |
1 |
|
8MT30V-50-VSS42 |
Шаговый |
Нет |
1 |
|
8MT30-50XY |
Шаговый |
Нет |
2 |
|
8MT30-50XYZ |
Шаговый |
Нет |
3 |
