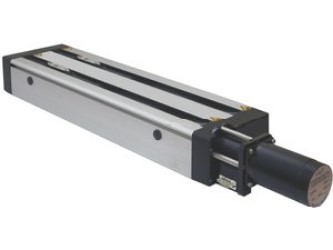

Моторизованные линейные трансляторы серии 8MТ295 разработаны для перемещений с высокой скоростью. Стандартные двигатели обеспечивают перемещения с нагрузками до 40 кг. Максимальная нагрузка может быть увеличена при использовании более мощных двигателей. Этот транслятор обеспечивает умеренное разрешение и точность. Трансляторы серии 8МТ295 поставляются с платформой 3Р295, двумя базовыми пластинами 3ВР295 и необходимым количеством вставок 3SN195. Разрешение и скорость перемещения трансляторов серии 8МТ295 может быть изменена при изменении шага ведущего винта. Предлагается несколько стандартных опций, укажите желаемую при заказе.
Особенности:
- Большой диапазон перемещения;
- Высокое разрешение;
- Предлагаются двигатели различных типов.
Информация для заказа трансляторов:
8МТ295-ХХХ-Y, ХХХ – диапазон перемещения (340-2840 мм через каждые 100 мм), Y – шаг ведущего винта (2.5, 4, 5, 10 мм).
Информация для заказа аксессуаров:
Базовая пластина 3ВР295, платформа 3Р295, скользящая гайка 3SN 195 – включены в стандартную поставку. Можно заказать их отдельно как дополнительные узлы.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон перемещения* |
340-2840 мм |
|
Шаг ведущего винта |
2.5, 4, 5 мм |
|
Разрешение: | |
|
Полный шаг** |
12.5 мкм |
|
1/8 шага** |
1/57 мкм |
|
Максимальная скорость** |
40 мм/сек |
|
Возможны альтернативные двигатели на заказ | |
|
Максимальная нагрузка: | |
|
Горизонтальная |
60 кг |
|
Вертикальная |
10 кг |
|
Разъём двигателя |
DB9(M) |
|
Двигатель |
ST2818M1006 |
*Возможность заказа стандартного диапазона перемещений с шагом 100 мм;
**Условия теста:
- Шаг ведущего винта – 2.5 мм;
- Шаговый двигатель: 2-фазная биполярная разводка проводов, фазовое сопротивление 2.4 Ом, 200 шагов на один оборот, угол одного шага 1.8°, ток 1.2 А;
- Контроллеры Standa;
- 36 В.
Модели:
|
Модель |
Шаг резьбы винта, мм |
Ход, мм |
Перемещение |
|
8MT295X-2040-10 |
10 |
2040 |
Горизонтальное |
|
8MT295X-2040-2.5 |
2.5 |
2040 |
Горизонтальное |
|
8MT295X-2040-4 |
4 |
2040 |
Горизонтальное |
|
8MT295X-2040-5 |
5 |
2040 |
Горизонтальное |
|
8MT295X-340-2.5 |
2.5 |
340 |
Горизонтальное |
|
8MT295X-340-4 |
4 |
340 |
Горизонтальное |
|
8MT295X-340-5 |
5 |
340 |
Горизонтальное |
|
8MT295X-340-10 |
10 |
340 |
Горизонтальное |
|
8MT295X-540-2.5 |
2.5 |
540 |
Горизонтальное |
|
8MT295X-540-4 |
4 |
540 |
Горизонтальное |
|
8MT295X-540-5 |
5 |
540 |
Горизонтальное |
|
8MT295X-540-10 |
10 |
540 |
Горизонтальное |
|
8MT295X-740-2.5 |
2.5 |
740 |
Горизонтальное |
|
8MT295X-740-4 |
4 |
740 |
Горизонтальное |
|
8MT295X-740-5 |
5 |
740 |
Горизонтальное |
|
8MT295X-740-10 |
10 |
740 |
Горизонтальное |
|
8MT295X-840-2.5 |
2.5 |
840 |
Горизонтальное |
|
8MT295X-840-4 |
4 |
840 |
Горизонтальное |
|
8MT295X-840-5 |
5 |
840 |
Горизонтальное |
|
8MT295X-840-10 |
10 |
840 |
Горизонтальное |
|
8MT295X-1040-2.5 |
2.5 |
1040 |
Горизонтальное |
|
8MT295X-1040-4 |
4 |
1040 |
Горизонтальное |
|
8MT295X-1040-5 |
5 |
1040 |
Горизонтальное |
|
8MT295X-1040-10 |
10 |
1040 |
Горизонтальное |
|
8MT295Z-1040-10 |
10 |
1040 |
Вертикальное |
|
8MT295Z-1040-2.5 |
2.5 |
1040 |
Вертикальное |
|
8MT295Z-1040-4 |
4 |
1040 |
Вертикальное |
|
8MT295Z-1040-5 |
5 |
1040 |
Вертикальное |
|
8MT295Z-340-10 |
10 |
340 |
Вертикальное |
|
8MT295Z-340-2.5 |
2.5 |
340 |
Вертикальное |
|
8MT295Z-340-4 |
4 |
340 |
Вертикальное |
|
8MT295Z-340-5 |
5 |
340 |
Вертикальное |
|
8MT295Z-540-10 |
10 |
540 |
Вертикальное |
|
8MT295Z-540-2.5 |
2.5 |
540 |
Вертикальное |
|
8MT295Z-540-4 |
4 |
540 |
Вертикальное |
|
8MT295Z-540-5 |
5 |
540 |
Вертикальное |
|
8MT295Z-740-10 |
10 |
740 |
Вертикальное |
|
8MT295Z-740-2.5 |
2.5 |
740 |
Вертикальное |
|
8MT295Z-740-4 |
4 |
740 |
Вертикальное |
|
8MT295Z-740-5 |
5 |
740 |
Горизонтальное |
|
8MT295Z-840-10 |
10 |
840 |
Горизонтальное |
|
8MT295Z-840-2.5 |
2.5 |
840 |
Горизонтальное |
|
8MT295Z-840-4 |
4 |
840 |
Горизонтальное |
|
8MT295Z-840-5 |
5 |
840 |
Горизонтальное |
|
8MT295X-440-10 |
10 |
440 |
Горизонтальное |
|
8MT295X-440-2.5 |
2.5 |
440 |
Горизонтальное |
|
8MT295X-440-4 |
4 |
440 |
Горизонтальное |
|
8MT295X-440-5 |
5 |
440 |
Горизонтальное |
|
8MT295Z-440-10 |
10 |
440 |
Вертикальное |
|
8MT295Z-440-2.5 |
2.5 |
440 |
Вертикальное |
|
8MT295Z-440-4 |
4 |
440 |
Вертикальное |
|
8MT295Z-440-5 |
5 |
440 |
Вертикальное |
|
