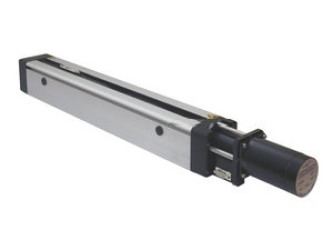

Моторизованный линейный транслятор большого перемещения серии 8МТ195 предоставляет умеренное разрешение и точность, отличаются высокой скоростью перемещения, достигаемой благодаря увеличенному шагу резьбы направляющего винта. Разрешение и скорость перемещения трансляторов серии 8МТ195 зависят от шага направляющего винта. Стандартные двигатели позволяют перемешать нагрузки до 40 кг. Максимальная нагрузка может быть увеличена при использовании более мощных двигателей. Трансляторы серии 8МТ195 поставляются с платформой 3Р195, двумя базовыми пластинами 3ВР195 и необходимым количеством вставок 3SN195. Для приложений, требующих диапазон перемещения более 500 мм, рекомендуется использовать трансляторы серии 8МТ295 (по оси Х) в комбинации с трансляторами серии 8МТ195 (по оси Y) для создания узлов XY перемещения.
Особенности:
- Большой диапазон перемещения;
- Высокое разрешение;
- Высокая скорость перемещения;
- Доступны двигатели разных типов.
Информация для заказа трансляторов:
8МТ195-ХХХ-Y, ХХХ – диапазон перемещения (340-2840 мм через каждые 100 мм), Y – шаг ведущего винта (2.5, 4, 5 мм).
Информация для заказа аксессуаров:
Базовая пластина 3ВР195, платформа 3Р195, скользящая гайка 3SN 195 – включены в стандартную поставку. Можно заказать их отдельно как дополнительные узлы.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон перемещения* |
340-2840 мм |
|
Шаг ведущего винта |
2.5, 4, 5 мм |
|
Разрешение | |
|
Полный шаг |
12.5 мкм |
|
1/8 шага |
1.57 мкм |
|
Максимальная скорость** |
40 мм/сек |
|
Двигатель*** | |
|
8MT195X |
5918 |
|
8MT195Z |
5918-B |
|
Максимальная нагрузка | |
|
Горизонтальная |
40 кг |
|
Вертикальная |
10 кг |
*Возможен заказ стандартного диапазона перемещения с шагом 100 мм;
**Условия теста:
- Шаг ведущего винта – 2.5 мм;
- Шаговый двигатель: 2-фазная биполярная разводка проводов, фазовое сопротивление 2.4 Ом, 200 шагов на один оборот, угол одного шага 1.8°, ток 1.2 А;
- Контроллеры Standa;
- 36 В.
***Возможна установка другого двигателя на заказ.
Модели:
|
Модель |
Ход, мм |
Перемещение |
Шаг резьбы винта, мм |
|
8MT195Z-740-2.5 |
740 |
Вертикальное |
2.5 |
|
8MT195Z-740-4 |
740 |
Вертикальное |
4 |
|
8MT195Z-740-5 |
740 |
Вертикальное |
5 |
|
8MT195Z-740-10 |
740 |
Вертикальное |
10 |
|
8MT195Z-840-2.5 |
840 |
Вертикальное |
2.5 |
|
8MT195Z-840-4 |
840 |
Вертикальное |
4 |
|
8MT195Z-840-5 |
840 |
Вертикальное |
5 |
|
8MT195Z-840-10 |
840 |
Вертикальное |
10 |
|
8MT195Z-1040-2.5 |
1040 |
Вертикальное |
2.5 |
|
8MT195Z-1040-4 |
1040 |
Вертикальное |
4 |
|
8MT195Z-1040-5 |
1040 |
Вертикальное |
5 |
|
8MT195Z-1040-10 |
1040 |
Вертикальное |
10 |
|
8MT195Z-340-5 |
340 |
Вертикальное |
5 |
|
8MT195X-340-4 |
340 |
Горизонтальное |
4 |
|
8MT195X-340-5 |
340 |
Горизонтальное |
5 |
|
8MT195X-340-10 |
340 |
Горизонтальное |
10 |
|
8MT195X-340-2.5 |
340 |
Горизонтальное |
2.5 |
|
8MT195X-540-2.5 |
540 |
Горизонтальное |
2.5 |
|
8MT195X-540-4 |
540 |
Горизонтальное |
4 |
|
8MT195X-540-5 |
540 |
Горизонтальное |
5 |
|
8MT195X-540-10 |
540 |
Горизонтальное |
10 |
|
8MT195X-740-2.5 |
740 |
Горизонтальное |
2.5 |
|
8MT195X-740-4 |
740 |
Горизонтальное |
4 |
|
8MT195X-740-5 |
740 |
Горизонтальное |
5 |
|
8MT195X-740-10 |
740 |
Горизонтальное |
10 |
|
8MT195X-840-2.5 |
840 |
Горизонтальное |
2.5 |
|
8MT195X-840-4 |
840 |
Горизонтальное |
4 |
|
8MT195X-840-5 |
840 |
Горизонтальное |
5 |
|
8MT195X-840-10 |
840 |
Горизонтальное |
10 |
|
8MT195X-1040-2.5 |
1040 |
Горизонтальное |
2.5 |
|
8MT195X-1040-4 |
1040 |
Горизонтальное |
4 |
|
8MT195X-1040-5 |
1040 |
Горизонтальное |
5 |
|
8MT195X-1040-10 |
1040 |
Горизонтальное |
10 |
|
8MT195Z-340-4 |
340 |
Вертикальное |
4 |
|
8MT195Z-340-10 |
340 |
Вертикальное |
10 |
|
8MT195Z-340-2.5 |
340 |
Вертикальное |
2.5 |
|
8MT195Z-540-2.5 |
540 |
Вертикальное |
2.5 |
|
8MT195Z-540-4 |
540 |
Вертикальное |
4 |
|
8MT195Z-540-5 |
540 |
Вертикальное |
5 |
|
8MT195Z-540-10 |
540 |
Вертикальное |
10 |
|
8MT195X-2040-4 |
2040 |
Горизонтальное |
4 |
|
8MT195X-2040-5 |
2040 |
Горизонтальное |
5 |
|
8MT195X-440-10 |
440 |
Горизонтальное |
10 |
|
8MT195X-440-2.5 |
440 |
Горизонтальное |
2.5 |
|
8MT195X-440-4 |
440 |
Горизонтальное |
4 |
|
8MT195X-440-5 |
440 |
Горизонтальное |
5 |
|
8MT195Z-2040-10 |
2040 |
Вертикальное |
10 |
|
8MT195Z-2040-2.5 |
2040 |
Вертикальное |
2.5 |
|
8MT195X-2040-10 |
2040 |
Горизонтальное |
10 |
|
8MT195X-2040-2.5 |
2040 |
Горизонтальное |
2.5 |
|
8MT195Z-2040-4 |
2040 |
Вертикальное |
4 |
|
8MT195Z-2040-5 |
2040 |
Вертикальное |
5 |
|
8MT195Z-440-4 |
440 |
Вертикальное |
4 |
|
8MT195Z-440-5 |
440 |
Вертикальное |
5 |
|
8MT195Z-440-10 |
440 |
Вертикальное |
10 |
|
8MT195Z-440-2.5 |
440 |
Вертикальное |
2.5 |
|
Поставщик
|
Standa |
