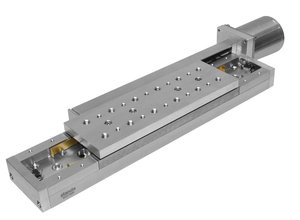

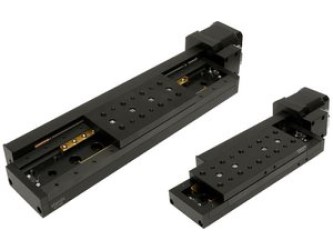

В конфигурацию X-Y моторизованные трансляторы собираются при помощи винтов М6. Предлагаются соединительные кронштейны для X-Y-Z конфигурации. Двигатель выступает слегка ниже базовой пластины. Для помещения транслятора этого типа на плоскую поверхность потребуется использование базовой пластины 3UВР175. Кронштейн 2АВ175 используется для преобразования «горизонтальных» трансляторов в «вертикальные». Разрешение транслятора может быть улучшено при помощи функции деления шага в наших контроллерах. Вакуумные моторизованные трансляторы 8MT175V оснащены вакуумным совместимым шаговым двигателем. 8MT175V совместим с вакуумом до 10-6 Торр.
Особенности:
- Узкая, компактная конструкция;
- Разрешение 0.31 мкм (1/8 шага);
- Высокая точность направляющей;
- Шаг ведущего винта 0.5 мм;
- Предлагаются XYZ конфигурации;
- Диапазон перемещения 50, 100, 150, 200 мм;
- Вакуумная версия.
Технические характеристики 8MT175:
|
Параметр |
Значение |
|
Шаг ведущего винта |
0.5 мм |
|
Разрешение на полный шаг |
2.5 мкм |
|
Разрешение на 1/8 шага |
0.31 мкм |
|
Макс. скорость* |
10 мм/сек |
|
Нагрузка | |
|
Горизонтальная |
8 кг |
|
Вертикальная |
3 кг |
|
Разъем двигателя |
DB9(M) |
|
Двигатель |
4247 |
|
Сборка | |
|
X-Y |
Напрямую |
|
Z |
2AB175 |
|
Рекомендуемые контроллеры |
8SMC5-USB |
|
Концевые выключатели |
2 |
*Условия теста:
- Контроллеры Standa;
- Блок питания 36В.
Технические характеристики 8MT175V:
|
Параметр |
Значение |
|
Диапазон перемещения, мм |
50; 100; 150; 200 |
|
Шаг ведущего винта, мм |
0.5 |
|
Разрешение на полный шаг, мкм |
2.5 |
|
Макс. скорость, мм/сек |
5 |
|
Нагрузка | |
|
Горизонтальная, кг |
8 |
|
Вертикальная, кг |
3 |
|
Вакуум, торр |
10-6 |
|
Двигатель |
VSS42 |
|
Сборка | |
|
X-Y |
Напрямую |
|
Z |
2AB175V |
|
К плоской поверхности |
3BP175V |
|
Рекомендуемые контроллеры |
8SMC5-USB |
|
Температурный диапазон |
От -55 до +110 °C |
|
Масса, кг |
1; 1.5; 1.5; 1.6 |
Модели:
|
Модель |
Кол-во осей |
Ход, мм |
Энкодер |
|
8MT175-50 |
1 |
50 |
Нет |
|
8MT175-200 |
1 |
200 |
Нет |
|
8MT175-100 |
1 |
100 |
Нет |
|
8MT175V-100-VSS42 |
1 |
100 |
Нет |
|
8MT175V-50-VSS42 |
1 |
50 |
Нет |
|
8MT175-150 |
1 |
150 |
Нет |
|
8MT175-50-MEn1 |
1 |
50 |
Да |
|
8MT175-100-MEn1 |
1 |
100 |
Да |
|
8MT175-200-MEn1 |
1 |
200 |
Да |
|
8MT175V-200-VSS42 |
1 |
100 |
Нет |
|
8MT175-150-MEn1 |
1 |
150 |
Да |
|
8MT175V-150-VSS42 |
1 |
150 |
Нет |
|
8MT175-150XY |
2 |
150 |
Нет |
|
8MT175-150XYZ |
3 |
150 |
Нет |
|
8MT175-50XY |
2 |
50 |
Нет |
|
8MT175-50XYZ |
3 |
50 |
Нет |
|
8MT175-100XY |
2 |
100 |
Нет |
|
8MT175-100XYZ |
3 |
100 |
Нет |
|
8MT175-200XY |
2 |
200 |
Нет |
|
8MT175-200XYZ |
3 |
200 |
Нет |
