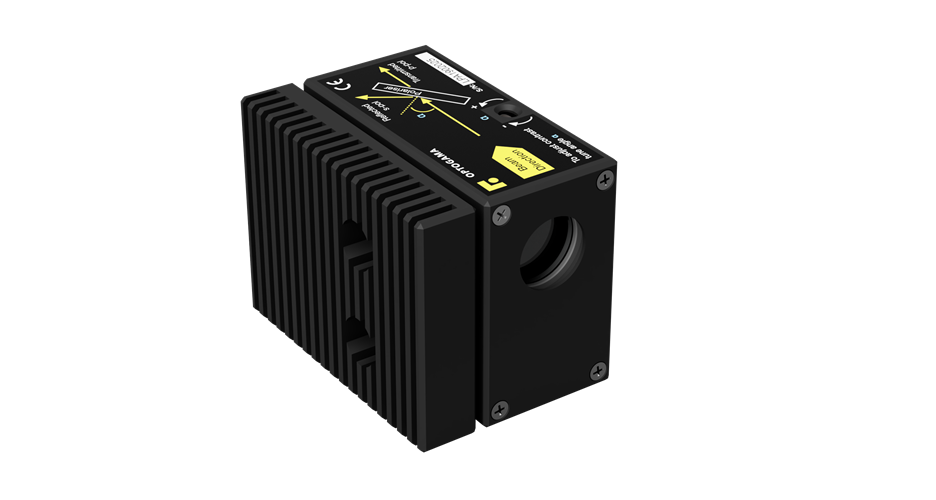

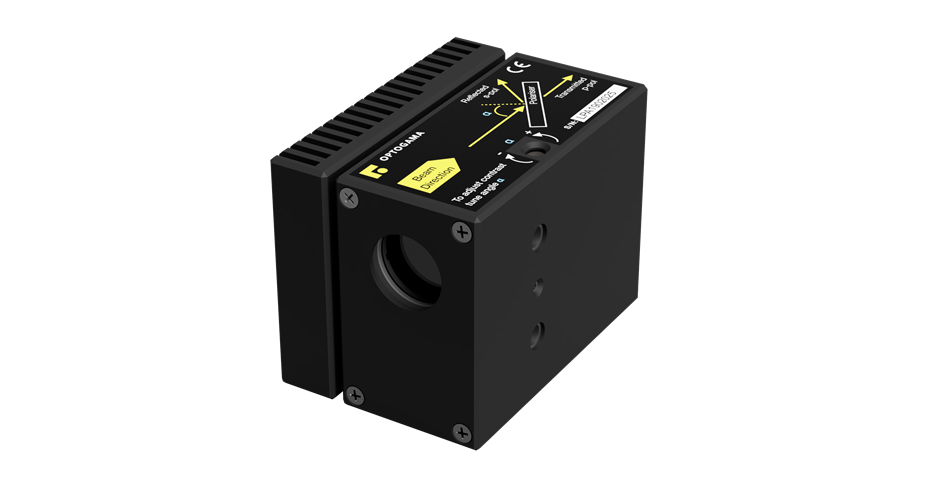

Компания Optogama разрабатывает и производит моторизованные аттенюаторы LPA для управления мощностью лазера. LPA может быть изготовлен для использования в УФ, видимом и ближнем ИК диапазонах спектра от 250 до 2000 нм. Эти устройства имеют большую чистую апертуру, предназначенную для значительного размера пучка.
Оптические элементы этих аттенюаторов мощности рассчитаны на высокий порог повреждения и обеспечивают стабильную и надежную работу даже при их использовании с мощными лазерами в промышленных приложениях.
Вторичный лазерный пучок из блока аттенюатора отбрасывается через выходное окно во внешний поглотитель пучка (дополнительно), чтобы избежать каких-либо тепловых эффектов или напряжений в корпусе устройства LPA. Выходной лазерный пучок имеет смещение луча 2.25 мм.
Особенности:- Прочная конструкция; - Порог повреждения до 10 Дж/см2 (10 нс при 1064 нм); - Регулируемый угол поляризатора ±2°; - Чистая апертура 18 мм; - Внешний контроллер в комплекте; - Интуитивно понятное программное обеспечение; - 175543 шага при полном обороте; - Точность мощности лазера ± 0.05 %; - Время настройки <0.2 с (от мин. до макс.). Применения:- Лазерная обработка; - Исследования; - Управление мощностью лазера. |

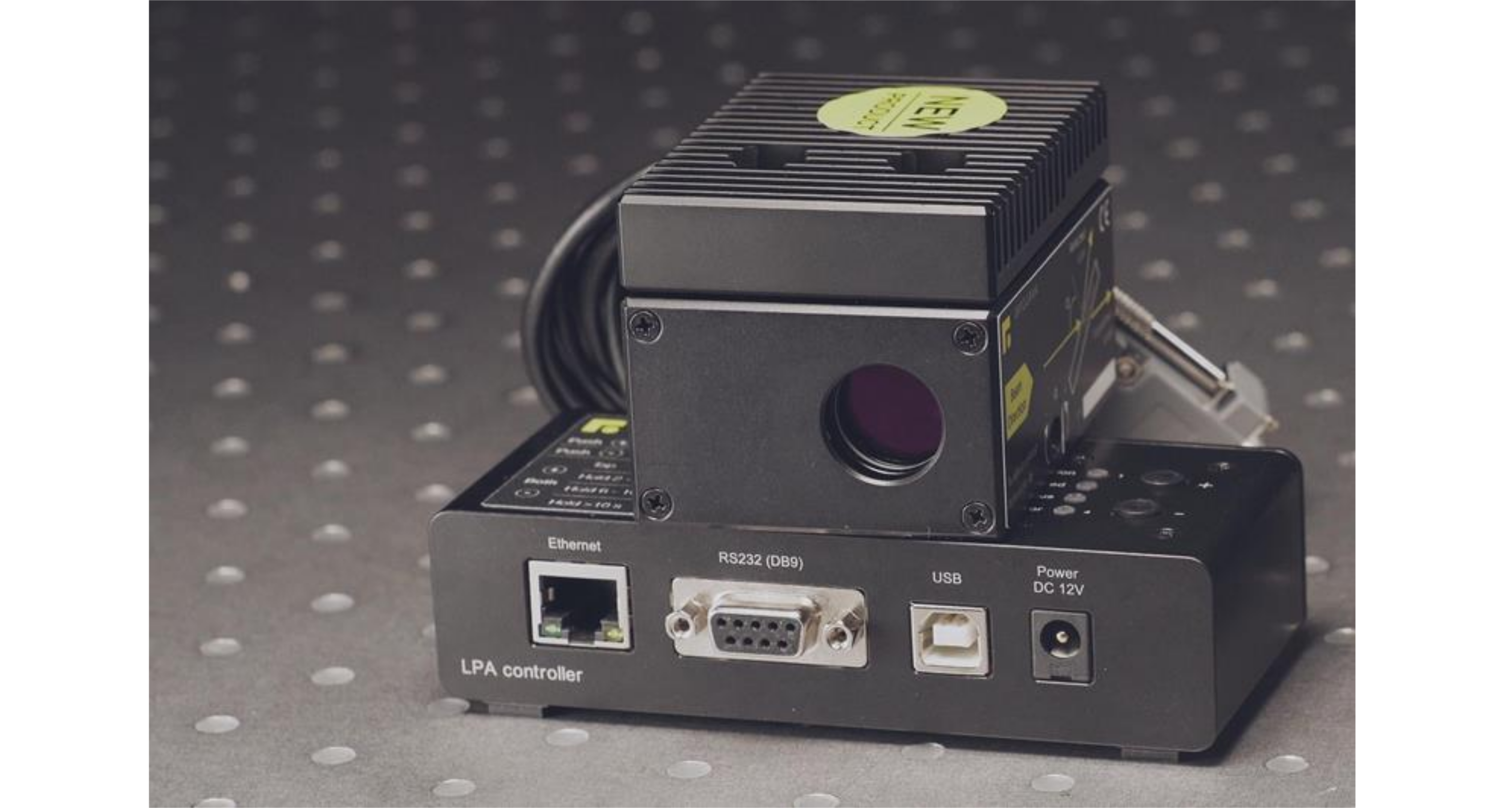

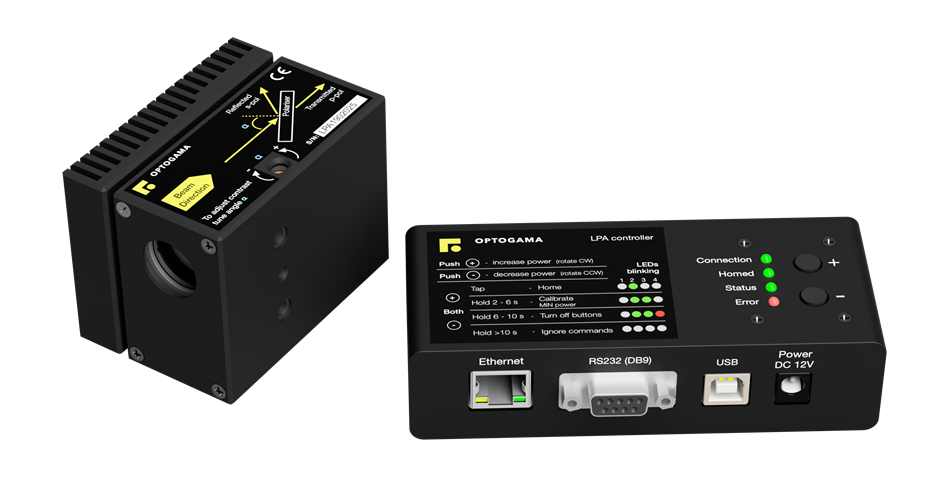

В комплекте:- Моторизованный аттенюатор мощности лазера; - Контроллер; - Программное обеспечение; - Источник питания постоянного тока 12 В; - USB-кабель (1.5 м). Доступные аксессуары:- Присоединяемый поглотитель пучка <6 Вт с защитным окном с покрытием; - Отдельный поглотитель пучка <30 Вт; - Кабели RS232: 1.8 м, 5 м, 10 м, 15 м; - Адаптер для рельсов DIN35. |
Технические характеристики:
| Характеристики | Параметры | Значения |
|---|---|---|
| Оптические | Входная апертура | ⌀18 мм |
| Выходная апертура | ⌀18 мм | |
| Оптическая конфигурация | Полуволновая пластинка нулевого порядка + Высококонтрастный тонкопленочный поляризатор Брюстера | |
| Диапазон ослабления мощности | 0.1 - 98% | |
| Порог повреждения | >10 [Дж/см2] (10 нс при 1064 нм) | |
| Время открытия-закрытия | < 0.2 с | |
| Разрешение | 175543 микрошагов при полном обороте (0.002°, 7.4 угл.с, 0.035 мрад) | |
| Абсолютный энкодер (после 10000 позиций без остановки) | ±10 микрошагов (± 0.02°, менее ± 0.05 %) | |
| Доступные покрытия |
1064 нм, 1030 нм, 532 нм, 515 нм, 355 нм, 343 нм, кастомные
| |
| Ширина полосы |
5-10 нм
| |
| Контрастность |
| |
|
| ||
|
| ||
|
| ||
| Механические | Размеры LPA | 76 x 36 x 58 мм |
| Размеры LPA с поглотителем пучка | 76 x 52 x 58 мм | |

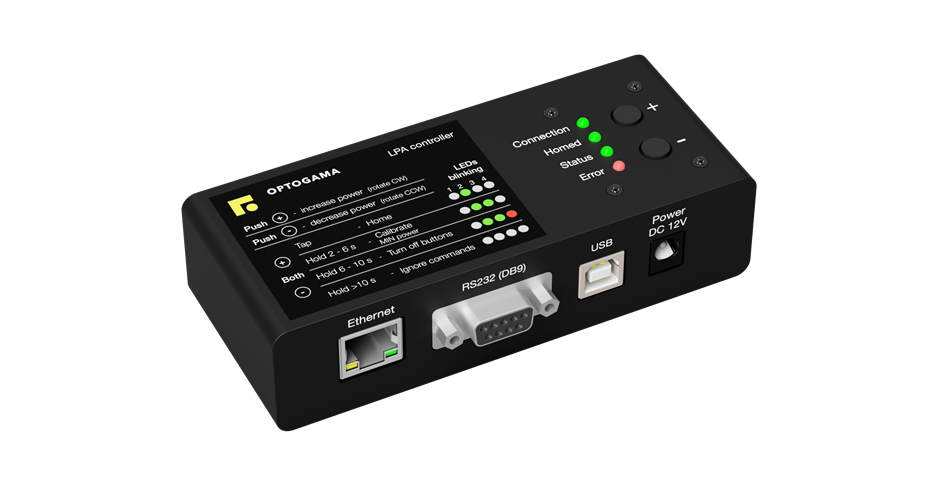

| Размеры контроллера | 125 x 53 x 31 мм | |
| Электроника | Взаимодействие | Через команды ASCII, описанные в руководстве пользователя |
| Длина кабеля | 1.5 м | |
| Программный интерфейс | ПО LPA | |
| Входное напряжение | DC 12 В | |
| Интерфейс управления | USB, RS232, Ethernet | |
| Общее | Рабочая температура | От +10 до +40 °C |
| Крепления | M6 с обеих сторон, M4 на дне | |
| Поглотитель пучка | Мощность рассеивания (средн.) при комнатной температуре <6 Вт | |
| Материал корпуса |
Анодированный алюминий
|
Техническая документация:
- Руководство пользователя к LPA
- Чертеж LPA без поглотителя пучка
- Чертеж LPA с поглотителем пучка
- Чертеж поглотителя пучка
- Чертеж контроллера LPA
- CAD-чертеж LPA с поглотителем пучка
- CAD-чертеж контроллера LPA
- Отчет об измерении искажения волнового фронта
- Сертификат соответствия (CE) LPA
Аксессуары:
| Кабели | |||
|---|---|---|---|
| Тип | Длина | Парт-номер | |
| RS232 | 1,8 м | 12890 | |
| RS232 | 5 м | 12891 | |
| RS232 | 10 м | 12892 | |
| USB | 3 м | 13345 | |
| Поглотители пучка | ||||
|---|---|---|---|---|
| Модель | Тип | Максимальная мощность | Парт-номер | |
| BD-LPA | Съемный, с защитным окном с просветляющим покрытием | <6 Вт | 9345 | |
|
