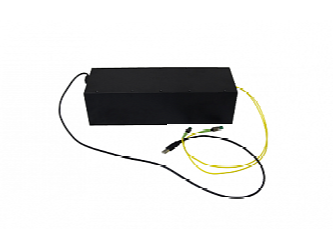

FOTF-04 - серия моторизированных перестраиваемых волоконно-оптических фильтров на ВБР. Фильтры можно непрерывно перестраивать в широком спектральном диапазоне до 20 нм. Настройка длины волны производится при помощи встроенного точного шагового двигателя через интерфейс USB или RS232. Уникальная конструкция с высокой надежностью и низкими вносимыми потерями представляет собой отличное решение для OEM-приложений, волоконно-оптических сетей и систем опроса волоконных датчиков.
Особенности:
- Диапазон длин волн 1060 - 2000 нм;
- Диапазон перестройки до ±20 нм;
- Потери, зависящие от поляризации PDL 0.25 дБ;
- Вносимые потери до 1.6 дБ.
Технические характеристики:
|
Параметр |
Мин. значение |
Тип. значение |
Макс. значение |
Единица измерения |
|
Центральная длина волны |
1060±15 |
1500±20 |
2000±20 |
нм |
|
Разрешение перестройки |
0.02 |
дБ | ||
|
Вносимые потери |
1.1 |
1.6 |
дБ | |
|
Полоса пропускания @-3дБ |
0.25 |
нм | ||
|
Полоса пропускания @-20дБ |
0.75 |
нм | ||
|
PDL (SM волокна) |
0.25 |
дБ | ||
|
Коэффициент экстинкции (PM волокна) |
20 |
дБ | ||
|
Подавление внеполосного излучения |
|
45 |
|
дБ |
|
Обратные потери |
40 |
|
дБ | |
|
Оптическая мощность (CW) |
|
500 |
мВт | |
|
Рабочая температура |
0 |
20 |
60 |
°C |
|
Температура хранения |
-10 |
|
70 |
°C |
|

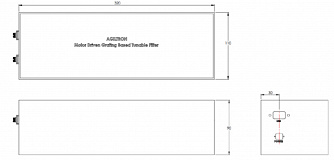

Размеры |
320х110х90 |
мм |
Формирование артикула:
FOTF-04 X 12 X X X X
|
Символ |
Обозначение |
|
X: Длина волны |
1060 |
|
1310 | |
|
1550 | |
|
1600 | |
|
2000 | |
|
Под заказ | |
|
X: Тип волокна |
SMF-28 |
|
HI1060 | |
|
PM980 | |
|
PM1550 | |
|
Под заказ | |
|
X: Тип покрытия |
900 мкм |
|
Под заказ | |
|
X: Длина волокна |
0.25 м |
|
0.5 м | |
|
1 м | |
|
Под заказ | |
|
X: Коннекторы |
Без коннектора |
|
FC/PC | |
|
FC/APC | |
|
SC/PC | |
|
SC/APC | |
|
ST/PC | |
|
LC | |
|
Под заказ |
