Описание
Моторизованные аттенюаторы для управления мощностью лазера серии LPA Optogama могут быть произведены для использования в ультрафиолетовом, видимом и ближнем инфракрасном диапазонах спектра от 250 нм до 2000 нм. Эти устройства имеют большую апертуру, предназначенную для работы с пучками большого диаметра.
Все оптические элементы аттенюаторов LPA Optogama обладают высоким порогом повреждения и обеспечивают стабильную и надежную работу при их использовании с мощными лазерами в промышленных приложениях.
Вторичный лазерный луч от блока ослабления мощности лазера отклоняется через выходное окно к внешнему поглотителю луча (опция), чтобы избежать любых тепловых воздействий или напряжений в корпусе устройства LPA. Выходной лазерный луч имеет смещение луча на 2.25 мм.

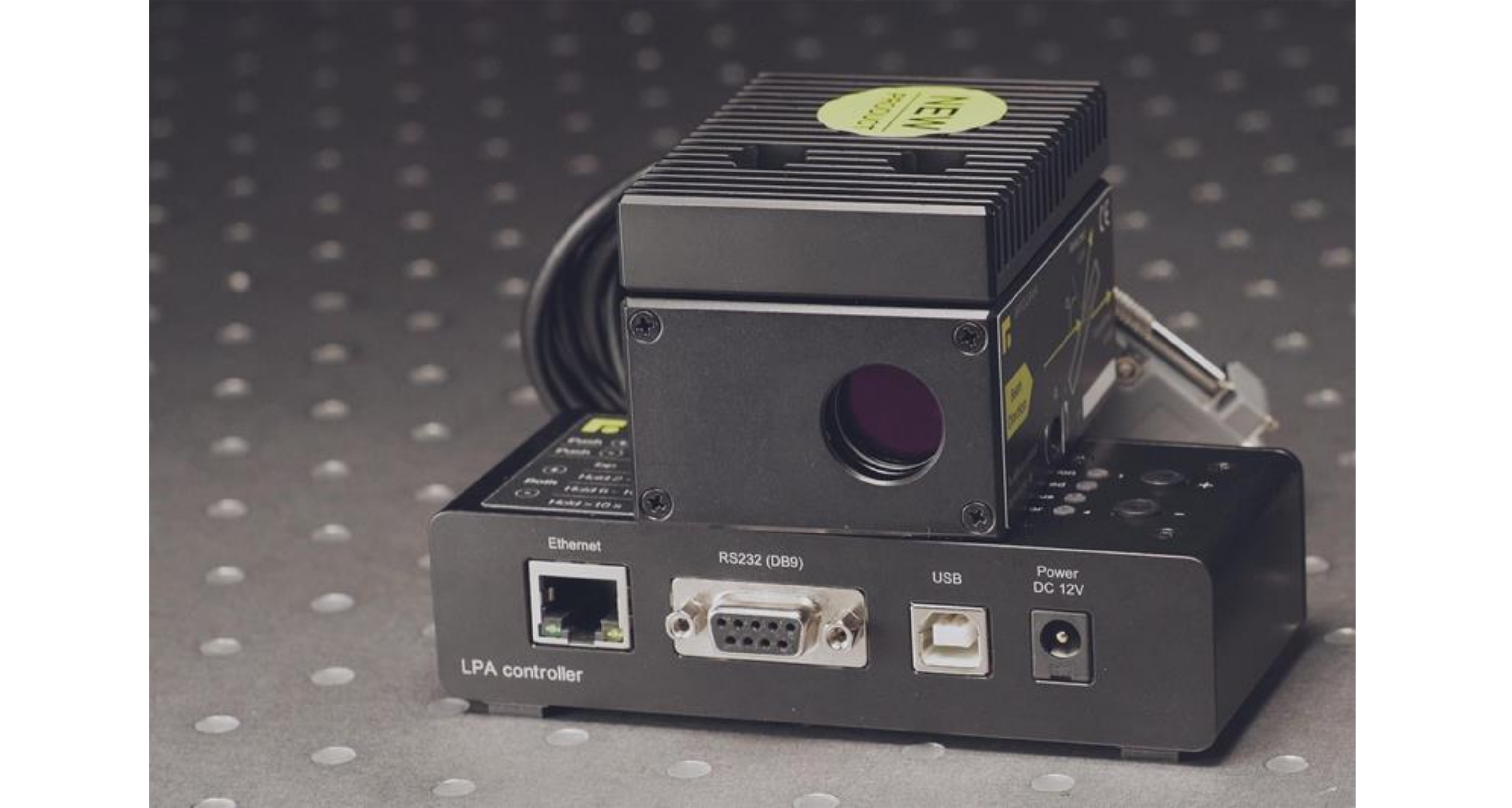

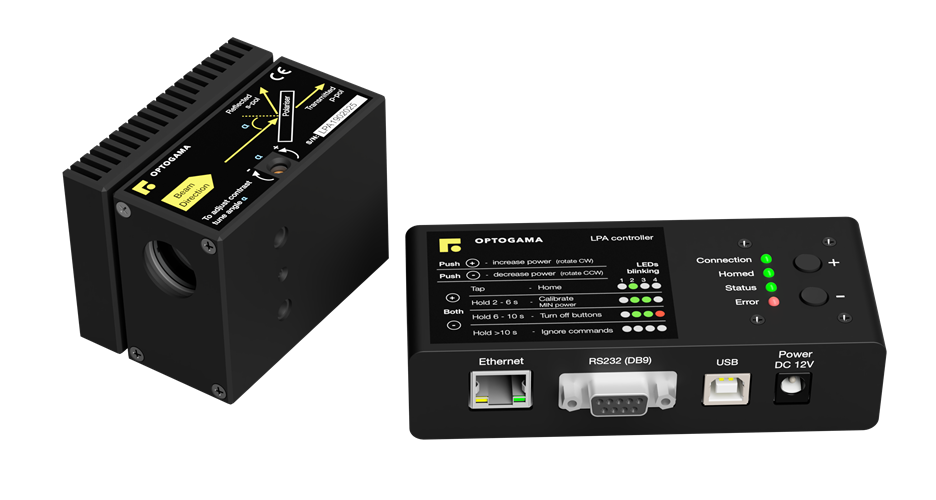

Комплект поставки: моторизированный аттенюатор, контроллер, ПО, источник питания (DC, 12 В), USB кабель (1.5 м).
|
Особенности: - Прочная конструкция; - Порог лазерного повреждения: 10 Дж/см2 (10 нс, 1064 нм); - Регулируемый угол поляризатора ± 2 градуса; - Апертура: 18 мм; - Внешний контроллер в комплекте; - Интуитивно-понятное ПО; - 175 543 шага при полном вращении; - Точность мощности: ± 0,05 %; - Моторизированное управление ослаблением пучка; - Время регулировки: <0,2 сек (от мин. до макс.). |
Применения: - Лазерная обработка; - Исследовательские задачи; - Контроль и ослабление мощности лазера. Аксессуары: - Поглотитель пучка, <6 Вт, с защитным окном с покрытием; - Поглотитель пучка, <30 Вт; - RS232 кабели: 1.8 м, 5 м, 10 м, 15 м; - Адаптер DIN35. |
Технические характеристики аттенюатора LPA Optogama
|
Параметры |
Значения |
|---|---|
|
Оптические свойства | |
|
Входная апертура |
⌀18 мм |
|
Выходная апертура |
⌀18 мм |
|
Оптическая конфигурация |
λ/2 волновая пластинка + Высококонтрастный тонкопленочный поляризатор брюстеровского типа |
|
Диапазон подавления мощности |
0,1 - 98% |
|
Порог повреждения покрытия |
>10 [Дж/см2] (10 нс @ 1064 нм) |
|
Время открытия/закрытия |
< 0,2 сек |
|
Разрешение |
175,543 микрошагов в полном обороте (0,002 град, 7,4 угловых секунд, 0,035 мрад) |
|
Повторяемость (после 10,000 положений без возвращения в исходное положение) |
±10 микрошагов (± 0,02 град, менее ± 0,05 %) |
|
Доступные покрытия |
1064 нм, 1030 нм, 532 нм, 515нм, 355 нм, 343 нм, кастомные |
|
Ширина полосы |
5-10 нм |
|
Контраст | |
|
1030/1064 нм |
1:1000 |
|
515/532 нм |
1:1000 |
|
334/355 нм |
1:500 |
|
257/266нм |
1:200 |
|
Механические свойства | |
|
Размеры LPA |
76 x 36 x 58 мм |
|
Размеры поглотителя пучка |
76 x 52 x 58 мм |
|
Размеры контроллера |
125 x 53 x 31 мм |
|
Электрические свойства | |
|
Взаимодействие |
через ASCII команду, описанные в руководстве пользователя |
|
Длина кабеля от контроллера до LPA |
1,5 м |
|
Интерфейс ПО |
LPA ПО |
|
Входное напряжение |
DC 12 В |
|
Интерфейс управления |
USB, RS232, Ethernet |
|
Условия работы | |
|
Рабочая температура, град. Цельсия |
10 - 40 |
|
Крепления |
M6 с обеих сторон, M4 на дне |
|
Поглотитель пучка |
Мощность рассеивания (средн.) при комнатной температуре <6 Вт |
|
Корпус |
Анодированный алюминий |
Видео-обзор:
Кабели
|
Тип кабеля |
Длина кабеля |
Парт-номер |
|---|---|---|
|
RS232 |
1,8 м |
12890 |
|
RS232 |
5 м |
12891 |
|
RS232 |
10 м |
12892 |
|
USB |
3 м |
13345 |
Поглотители пучка
|
Модель |
Тип |
Макс. мощность |
Парт-номер |
|---|---|---|---|
|
BD-LPA |
крепится к аттенюатору, окно с защитным просветляющим покрытием |
<6 Вт |
9345 |
Аттенюаторы LPA Optogama
