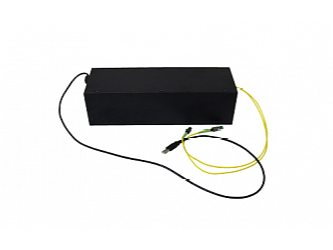

MDTD - моторизированные регулируемые оптические линии задержки. Они обеспечивают высокоточные оптические задержки до 2100 пс. Устройство поставляется с источником питания, USB-кабелем для подключения к компьютеру и удобным программным обеспечением с графическим интерфейсом пользователя. Простая конструкция состоит из двух волоконных коллиматоров и подвижного отражателя, управляемого прецизионным шаговым двигателем. Свет от входного волоконного коллиматора проецируется в пространство и собирается выходным волоконным коллиматором. Расстояние, которое свет проходит в пространстве, варьируется с помощью прецизионного предметного столика. Устройство удобно управляется при помощи компьютера через USB-интерфейс.
Особенности:
- Диапазон длин волн от 500 до 2000 нм;
- Вносимые потери от 1 до 2.8 дБ;
- Обратные потери >55 дБ.
Технические характеристики:
|
Параметр |
Мин. |
Тип. |
Макс. |
Ед. измерения |
|
Центральная длина волны |
500 |
1550 |
2000 |
нм |
|
Вносимые потери |
|
|
|
|
|
330 пс |
1 |
1.5 |
дБ |
|
|
Обратные потери |
55 |
дБ |
||
|
PDL |
0.2 |
дБ |
||
|
Макс.скорость переключения |
|
|
|
|
|
330 пс |
~67 |
пс/с |
||
|
Коэффициент экстинкции |
18 |
22 |
25 |
дБ |
|
Оптическая мощность |
500 |
мВт |
||
|
Срок службы |
107 |
циклов |
||
|
Рабочая температура |
0 |
70 |
°C |
|
|
Температура хранения |
-40 |
85 |
°C |
|
|
Тип волокна |
SM, PM, MM |
мм |
||
Формирование артикула:
MDTD-01 X X X X X X X
|
Символ |
Обозначение |
|
X: Длина волны, нм |
488 |
|
532 |
|
|
650 |
|
|
780 |
|
|
850 |
|
|
980 |
|
|
1060 |
|
|
1310 |
|
|
1550 |
|
|
2000 |
|
|
Под заказ |
|
|
X: Минимальный шаг, фс |
8 |
|
Под заказ |
|
|
X: Корпус |
Стандартный |
|
Под заказ |
|
|
X: Тип волокна |
SMF-28 |
|
HI1060 |
|
|
PM250 |
|
|
MM 50/125 |
|
|
MM 62.5/125 |
|
|
Под заказ |
|
|
X: Тип покрытия |
900 мкм |
|
2 мм |
|
|
3 мм |
|
|
Под заказ |
|
|
X: Максимальная задержка, пс |
330 |
|
660 |
|
|
1200 |
|
|
X: Коннектор |
FC/PC |
|
FC/APC |
|
|
SC/PC |
|
|
SC/APC |
|
|
ST/PC |
|
|
LC/PC |
|
|
LC/APC |
|
|
Под заказ |
