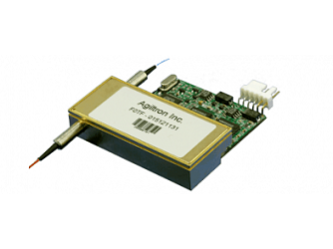

FOTF-01 - серия моторизированных перестраиваемых тонкопленочных волоконных фильтров с центральными длинами волн 1060 нм, 1310 нм, 1550 нм и 2000 нм. Фильтры можно непрерывно перестраивать в широком спектральном диапазоне до 80 нм. Настройка длины волны производится при помощи встроенного точного шагового двигателя через интерфейс USB или RS232. Уникальная конструкция с высокой надежностью и низкими вносимыми потерями представляет собой отличное решение для OEM-приложений, волоконно-оптических сетей и систем опроса волоконных датчиков.
Особенности:
- Диапазон длин волн 1060 - 2000 нм;
- Диапазон перестройки до ±80 нм;
- Потери, зависящие от поляризации PDL 0.15 дБ;
- Вносимые потери 3 дБ.
Технические характеристики:
|
Параметр |
Мин. значение |
Типовое значение |
Макс. значение |
Единица измерения |
|
Центральная длина волны |
1060, 1310, 1550, 2000 |
нм | ||
|
Диапазон перестройки |
60 |
80 |
дБ | |
|
Разрешение перестройки |
0.1 |
дБ | ||
|
Скорость перестройки |
12 |
|
38 |
нм/с |
|
Вносимые потери |
2 |
3 |
4 |
дБ |
|

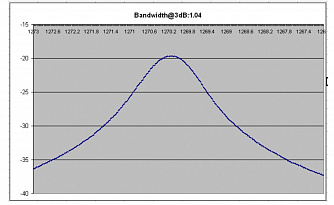

Полоса пропускания @-3дБ |
1 |
1.2 |
нм | |
|
Полоса пропускания @-20дБ |
10 |
нм | ||
|
Подавление внеполосного излучения |
30 |
|
дБ | |
|
PDL (SM волокна) |
0.15 |
0.35 |
дБ | |
|
PMD (SM волокна) |
0.5 |
пс | ||
|
Коэффициент экстинкции (PM волокна) |
18 |
23 |
дБ | |
|
Обратные потери |
40 |
|
дБ | |
|
Оптическая мощность |
|
0.5 |
|
Вт |
|
Интерфейс |
|
USB или RS232 |
|
|
|
Рабочая температура |
0 |
20 |
60 |
°C |
|
Температура хранения |
-10 |
70 |
°C | |
Формирование артикула:
FOTF-01 X X 2 X X X X
|
Символ |
Обозначение |
|
X: Длина волны |
1060 |
|
1310 | |
|
1550 | |
|
2000 | |
|
Под заказ | |
|
X: Интерфейс |
RS232 |
|
USB | |
|
X: Тип волокна |
SMF-28 |
|
HI1060 | |
|
PM980 | |
|
PM1550 | |
|
Под заказ | |
|
X: Тип покрытия |
900 мкм |
|
Под заказ | |
|
X: Длина волокна |
0.25 м |
|
0.5 м | |
|
1 м | |
|
Под заказ | |
|
X: Коннекторы |
Без коннектора |
|
FC/PC | |
|
FC/APC | |
|
SC/PC | |
|
SC/APC | |
|
ST/PC | |
|
LC | |
|
Под заказ | |
|
X: Конфигурация |
Стандартная |
|
Высокой мощности |
