Мощные LED осветители с коллиматором

Производитель: Mightex

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Светодиодный осветитель с коллиматором состоит из коллимирующей линзы и светодиодного излучателя, находящегося в фокальной плоскости коллимирующей линзы, которая направляет луч осветителя в бесконечность. В светодиодных осветителях с коллиматорами компании Mightex используются асферические коллимирующие линзы с большой числовой апертурой для точного визирования и высокой пропускной способности света. Светодиодные излучатели смонтированы непосредственно на металлической основе коллиматора, которая представляет собой интегрированный теплоотвод. Такая конфигурация минимизирует тепловое сопротивление между эмиттером светодиода и теплоотводом благодаря лучшему отводу тепла. При необходимости коллимирующая линза может быть отрегулирована для точной коллимации. Стопорное кольцо фиксирует положение объектива после регулировки. Коллиматоры предварительно юстируются на фабрике перед отправкой заказчику. Светодиодные осветители с коллиматорами можно использовать в качестве источника света в системе освещения. Например, светодиодные осветители с коллиматорами могут заменить стандартную лампу в микроскопе, чтобы обеспечить стабильное, мощное и быстрое модулированное освещение, которое имеет равномерную интенсивность.

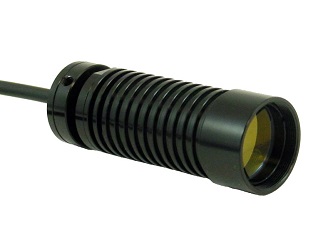

Ультрафиолетовые светодиодные осветители с коллиматором от Mightex

Компания Mightex предлагает ультрафиолетовые светодиодные осветители с коллиматором, работающие в спектральном диапазоне от 240 нм до 340 нм. Светодиодные коллиматоры включают 1,5-метровый кабель с двумя голыми контактами проводов на конце. Питание и управление светодиодными осветителями с коллиматором серии D можно осуществлять от светодиодных контроллеров компании Mightex и других источников тока.

Технические параметры ультрафиолетовых светодиодных осветителей с коллиматором от Mightex:

Модель	Серия	Длина волны излучения, нм	Диаметр луча, мм	Половина угла расхождения, градусы	Рабочий ток, А	Рабочее напряжение, В	Выходная оптическая мощность, мкВт
LCS-0240-0025-20	D	240	20	0.6	25	10	35
LCS-0255-0020-20	D	255	20	0.6	30	6.5	150
LCS-0260-0020-20	D	260	20	0.6	30	6.5	150
LCS-0275-0020-20	D	275	20	0.6	30	6.2	300
LCS-0280-0020-20	D	280	20	0.6	30	5.8	400
LCS-0285-0020-20	D	285	20	0.6	30	5.8	400
LCS-0295-0015-20	D	295	20	0.6	30	5.5	250
LCS-0310-0015-20	D	310	20	0.6	30	5.5	300
LCS-0325-0015-20	D	325	20	0.6	30	5.0	200
LCS-0340-0015-20	D	340	20	0.6	30	5.0	200

Мощные светодиодные осветители Mightex с коллиматором

Некоторые из мощных светодиодных осветителей компании Mightex мощностью от 7 Вт до 15 Вт, построенных на основе многоэлементных светодиодных чипах, имеют оптическую мощность более 1 Вт, что в четыре раза превышает мощность одного светодиодного чипа. Светодиодные осветители с более высокой мощностью (7 Вт и выше) оснащены вентилятором и имеют различный форм фактор по сравнению с другими моделями. Источник питания для вентилятора охлаждения входит в стоимость светодиодных осветителей.

Особенности:

- взаимозаменяемые асферические коллимирующие линзы;

- большая числовая апертура;

- высокая выходная оптическая мощность светодиода (до 50 Вт);

- широкий выбор светодиодов в спектральном диапазоне от 365 нм до 980 нм;

- регулируемое фокусное расстояние;

- дополнительный фокусирующий модуль;

- встроенный радиатор охлаждения;

- охлаждающий вентилятор для моделей с мощностью от 7 Вт.

Технические параметры мощных светодиодных осветителей с коллиматором от Mightex:

Светодиодный осветитель типа A серии LCS: пассивное охлаждение без вентилятора
Светодиодный осветитель типа B серии LCS: с вентилятором охлаждения

Модель	Серия ²⁾	Длина волны излучения, нм	Половина угла расхождения, градусы ¹⁾				Рабочий ток, мА	Рабочее напряжение, В	Выходная оптическая мощность, мВт
Модель	Серия ²⁾	Длина волны излучения, нм	φ11 мм	φ22 мм	φ38 мм	φ48 мм	Рабочий ток, мА	Рабочее напряжение, В	Выходная оптическая мощность, мВт
LCS-0365-02-xx	A	365	3.4	1.7	1.0	0.75	500	3.8	80
LCS-0365-07-xx	B	365	6.8	3.4	2.0	1.5	500	15	400
LCS-0365-11-xx	B	365	6.8	3.4	2.0	1.5	700	15.8	500
LCS-0365-13-xx	B	365	6.8	3.4	2.0	1.5	3500	3.85	1200
LCS-0380-03-xx	A	380	3.4	1.7	1.0	0.75	1000	3.2	120
LCS-0380-13-xx	B	380	6.8	3.4	2.0	1.5	1000	12.8	360
LCS-0385-02-xx	A	385	3.4	1.7	1.0	0.75	500	3.8	100
LCS-0385-07-xx	B	385	6.8	3.4	2.0	1.5	500	15	500
LCS-0385-11-xx	B	385	6.8	3.4	2.0	1.5	700	15.5	625
LCS-0390-03-xx	A	390	3.4	1.7	1.0	0.75	1000	3.1	250
LCS-0390-12-xx	B	390	6.8	3.4	2.0	1.5	1000	12.4	750
LCS-0395-03-xx	A	395	3.4	1.7	1.0	0.75	1000	3.1	270
LCS-0395-12-xx	B	395	6.8	3.4	2.0	1.5	1000	12.4	810
LCS-0400-01-xx	A	400	5.0	2.5	1.5	1.1	350	3.5	100
LCS-0400-03-xx	A	400	3.4	1.7	1.0	0.75	1000	3.1	265
LCS-0400-05-xx	A	400	5.0	2.5	1.5	1.1	1000	4.1	240
LCS-0400-12-xx	B	400	6.8	3.4	2.0	1.5	1000	12.4	795
LCS-0400-17-xx	B	400	10	5.0	3.0	2.2	1000	16.5	810
LCS-0405-03-xx	A	405	3.4	1.7	1.0	0.75	1000	3.0	325
LCS-0405-12-xx	B	405	6.8	3.4	2.0	1.5	1000	12	975
LCS-0410-03-xx	A	410	3.4	1.7	1.0	0.75	1000	3.0	315
LCS-0410-12-xx	B	410	6.8	3.4	2.0	1.5	1000	12	945
LCS-0415-03-xx	A	415	3.4	1.7	1.0	0.75	1000	3.0	310
LCS-0415-12-xx	B	415	6.8	3.4	2.0	1.5	1000	12	930
LCS-0420-02-xx	A	420	3.4	1.7	1.0	0.75	700	3.0	100
LCS-0420-03-xx	A	420	3.4	1.7	1.0	0.75	1000	3.0	310
LCS-0420-12-xx	B	420	6.8	3.4	2.0	1.5	1000	12	930
LCS-0425-03-xx	A	425	3.4	1.7	1.0	0.75	1000	3.0	290
LCS-0425-12-xx	B	425	6.8	3.4	2.0	1.5	1000	12	870
LCS-0455-03-xx	A	455	3.4	1.7	1.0	0.75	1000	3.9	280
LCS-0455-05-xx	A	455	10	5.0	3.0	2.2	700	6.8	350
LCS-0470-03-xx	A	470	3.4	1.7	1.0	0.75	1000	3.9	200
LCS-0470-15-xx	B	470	6.8	3.4	2.0	1.5	1000	15	600
LCS-0470-14-xx	B	470	3.4	1.7	1.0	0.75	3000	4.6	500
LCS-0490-01-xx	A	490	3.4	1.7	1.0	0.75	350	3.5	140
LCS-0490-03-xx	A	490	5.0	2.5	1.5	1.1	700	3.7	120
LCS-0505-03-xx	A	505	3.4	1.7	1.0	0.75	1000	3.9	135
LCS-0505-12-xx	B	505	6.8	3.4	2.0	1.5	1000	12.2	250
LCS-0530-03-xx	A	530	3.4	1.7	1.0	0.75	1000	3.9	100
LCS-0530-15-xx	B	530	6.8	3.4	2.0	1.5	1000	15	300
LCS-0540-14-xx	B	540	4.4	2.2	1.3	1.0	3000	4.6	500
LCS-0560-02-xx	A	560	3.4	1.7	1.0	0.75	700	2.9	180
LCS-0560-03-xx	A	560	4.4	2.2	1.3	1.0	1000	2.9	240
LCS-0585-03-xx	A	585	4.4	2.2	1.3	1.0	700	2.9	82
LCS-0590-03-xx	A	590	3.4	1.7	1.0	0.75	1000	3.9	65
LCS-0590-10-xx	B	590	10	5.0	3.0	2.2	1000	10	200
LCS-0617-03-xx	A	617	3.4	1.7	1.0	0.75	1000	3.9	280
LCS-0617-10-xx	B	617	6.8	3.4	2.0	1.5	1000	10.8	600
LCS-0625-03-xx	A	625	3.4	1.7	1.0	0.75	1000	3.9	280
LCS-0656-03-xx	A	656	3.4	1.7	1.0	0.75	1000	3.1	280
LCS-0656-07-xx	B	656	8.8	4.4	2.6	2.0	700	9.6	800
LCS-0657-01-xx	A	657	5.0	2.5	1.5	1.1	350	2.4	100
LCS-0680-02-xx	A	680	3.4	1.7	1.0	0.75	600	2.7	75
LCS-0700-01-xx	A	700	3.4	1.7	1.0	0.75	500	2.1	51
LCS-0720-01-xx	A	720	3.4	1.7	1.0	0.75	600	2.2	73
LCS-0740-03-xx	A	740	5.0	2.5	1.5	1.1	1000	2.5	200
LCS-0740-10-xx	B	740	10	5.0	3.0	2.2	1000	9.5	600
LCS-0780-02-xx	A	780	3.4	1.7	1.0	0.75	800	2.5	110
LCS-0810-02-xx	A	810	3.4	1.7	1.0	0.75	800	2.2	120
LCS-0850-02-xx	A	850	3.4	1.7	1.0	0.75	1000	2.1	240
LCS-0850-03-xx	A	850	3.4	1.7	1.0	0.75	1000	3.0	430
LCS-0870-01-xx	A	870	3.4	1.7	1.0	0.75	700	1.9	110
LCS-0940-02-xx	A	940	3.4	1.7	1.0	0.75	1000	1.8	200
LCS-0980-01-xx	A	980	3.4	1.7	1.0	0.75	500	1.4	30
LCS-6500-03-xx	A	6500 K	3.4	1.7	1.0	0.75	1000	3.6	180
LCS-6500-15-xx	B	6500 K	6.8	3.4	2.0	1.5	1000	15	540
LCS-5500-03-xx	A	5500 K	3.4	1.7	1.0	0.75	1000	3.9	170
LCS-5500-12-xx	B	5500 K	6.8	3.4	2.0	1.5	1000	12	540
LCS-4000-03-xx	A	4000 K	3.4	1.7	1.0	0.75	1000	3.9	180

Примечание:

1 - диаметр светового пятна (11 мм, 22 мм, 38 мм, 48 мм). Используйте обозначение в виде двух цифр, чтобы заменить «xx» в парт-номере.

2 - светодиодные осветители типа A и B имеют разные габаритные размеры, тип А не имеет вентилятора в отличие от типа В. При заказе контроллера для светодиодного осветителя типа В удостоверьтесь, что в качестве источника питания заказывается адаптер на 24 В, а не на 12 В как для осветителей типа А.

Светодиодный осветитель типа J серии LCS: высокая мощность, пассивное охлаждение без вентилятора

Модель	Серия	Длина волны излучения, нм	Половина угла расхождения, градусы				Рабочий ток, мА	Рабочее напряжение, В	Выходная оптическая мощность, мВт
Модель	Серия	Длина волны излучения, нм	φ11 мм	φ22 мм	φ38 мм	φ48 мм	Рабочий ток, мА	Рабочее напряжение, В	Выходная оптическая мощность, мВт
LCS-0470-14-22-J	J	470	NA	1.7	NA	NA	3000	4.6	500
LCS-0530-13-22-J	J	530	NA	1.4	NA	NA	2400	5.1	290
LCS-0540-14-22-J	J	540	NA	2.2	NA	NA	3000	4.6	500
LCS-0625-07-22-J	J	625	NA	1.4	NA	NA	2400	2.9	260

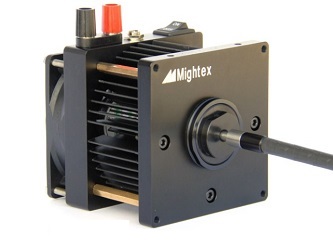

Ультрамощные светодиодные осветители с коллиматором от Mightex

Новый тип ультрамощных светодиодных осветителей с коллиматором серии H компании Mightex представляет собой светодиодные источники света изготовленные на основе излучателей с мощностью 30-50 Вт. Эти источники света с коллиматором позволяют получить выходную оптическую мощность до 3.3 Вт, что в 5 раз превышает оптическую мощность существующих мощных светодиодных осветителей серии B компании Mightex. Новые ультрамощные светодиодные осветители с коллиматором серии H компании Mightex имеют большие размеры по сравнению с существующими светодиодными осветителями типа А и типа В. Источник питания для вентилятора охлаждения входит в стоимость светодиодных осветителей. Светодиодные коллиматоры включают 1,5-метровый кабель с двумя голыми контактами проводов на конце. Питание и управление светодиодными осветителями с коллиматором серии H можно осуществлять от светодиодных контроллеров компании Mightex и других источников тока.

Ультрамощные светодиодные осветители с коллиматором серии H компании Mightex совместимы с большим количеством дополнительных оптических комплектующих:

1. Дополнительный модуль фокусировки может быть установлен на передней части светодиодного коллиматора для фокусировки света в узкую точку, которая является изображением светодиодного излучателя. Это полезно для применений, требующих очень высокой оптической плотности света, например, в флуоресцентной спектроскопии или когда требуется сфокусировать луч света светодиода в волокно или световод.

2. Дополнительный переходник световода позволяет сфокусировать свет от светодиода в оптический световод с высокой эффективностью.

3. Дополнительные взаимозаменяемые коллимирующие линзы предлагаются для получения различных размеров пучка от того же источника света.

Особенности:

- взаимозаменяемые асферические коллимирующие линзы;

- большая числовая апертура;

- высокая выходная оптическая мощность светодиода (до 50 Вт);

- до 3.3 Вт выходная оптическая мощность сколлимированного пучка света;

- регулируемое фокусное расстояние;

- дополнительный фокусирующий модуль;

- встроенный радиатор охлаждения и вентилятор.

Технические параметры ультрамощных светодиодных осветителей с коллиматором от Mightex:

Модель	Серия	Длина волны излучения, нм	Половина угла расхождения, градусы ¹⁾				Рабочий ток, А	Рабочее напряжение, В	Выходная оптическая мощность, мВт
Модель	Серия	Длина волны излучения, нм	φ11 мм	φ 22 мм	φ38 мм	φ48 мм	Рабочий ток, А	Рабочее напряжение, В	Выходная оптическая мощность, мВт
LCS-0365-48-xx	H	365	10	5.0	3.0	2.2	12	3.9	2000
LCS-0405-50-xx	H	405	10	5.0	3.0	2.2	13	3.8	2500
LCS-0470-50-xx	H	470	10	5.0	3.0	2.2	13	3.8	3300
LCS-0525-60-xx	H	525	10	5.0	3.0	2.2	13	4.6	1300
LCS-0625-38-xx	H	625	10	5.0	3.0	2.2	13	2.9	1100
LCS-6500-33-xx	H	6500 K	10	5.0	3.0	2.2	9	3.7	2000
LCS-6500-65-xx	H	6500 K	10	5.0	3.0	2.2	18	3.7	3500

Примечание: 1 - диаметр светового пятна (11 мм, 22 мм, 38 мм, 48 мм). Используйте обозначение в виде двух цифр, чтобы заменить «xx» в парт-номере.

Коллимирующие линзы для светодиодных осветителей Mightex

Компания Mightex предлагает различные типы взаимозаменяемых коллимирующих линз для светодиодных осветителей, которые используются для создания различной формы светового пучка с одним и тем же источником света.

Информация для заказа светодиодных осветителей с коллиматором от Mightex:

Модель	Описание
ACC-LCS-C-11	Дополнительная взаимозаменяемая коллимирующая линза с тубусом, световой диаметр 11 мм
ACC-LCS-C-11-B	Дополнительная взаимозаменяемая коллимирующая линза с тубусом, световой диаметр 11 мм, для осветителей В-типа
ACC-LCS-C-22	Дополнительная взаимозаменяемая коллимирующая линза с тубусом, световой диаметр 22 мм
ACC-LCS-C-22-B	Дополнительная взаимозаменяемая коллимирующая линза с тубусом, световой диаметр 22 мм, для осветителей В-типа
ACC-LCS-C-38	Дополнительная взаимозаменяемая коллимирующая линза с тубусом, световой диаметр 38 мм
ACC-LCS-C-38-B	Дополнительная взаимозаменяемая коллимирующая линза с тубусом, световой диаметр 38 мм, для осветителей В-типа
ACC-LCS-C-48	Дополнительная взаимозаменяемая коллимирующая линза с тубусом, световой диаметр 48 мм
ACC-LCS-C-48-B	Дополнительная взаимозаменяемая коллимирующая линза с тубусом, световой диаметр 48 мм, для осветителей В-типа
