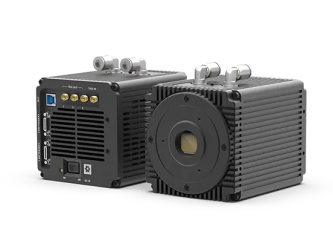

Камера Dhyana 95V2 разработана для обеспечения максимальной чувствительности, достигая результатов, аналогичных камерам с сенсором EMCCD, при этом превосходя своих современников по характеристикам и цене. Вслед за Dhyana 95, первой sCMOS-камерой с обратной засветкой, новая модель предлагает больше функциональных возможностей и улучшенное качество фона благодаря эксклюзивной технологии калибровки.
Особенности:
- Квантовая эффективность 95% при 560 нм;
- Разрешение 2048 x 2048 пикс;
- Размер пикселя 11 мкм x 11 мкм;
- Частота кадров 48 кадр/с при 12 бит;
- Интерфейс передачи данных CameraLink и USB3.0.
Высокая чувствительность для приложений с низкой освещенностью
Благодаря высочайшей чувствительности можно захватывать самые слабые сигналы, когда это необходимо. Крупные пиксели размером 11 мкм улавливают почти в 3 раза больше света, чем стандартные пиксели размером 6.5 мкм, что в сочетании с почти идеальной квантовой эффективностью обеспечивает максимальное обнаружение фотонов. Затем электроника с низким уровнем шума обеспечивает высокое отношение сигнал/шум даже при низком уровне сигнала.

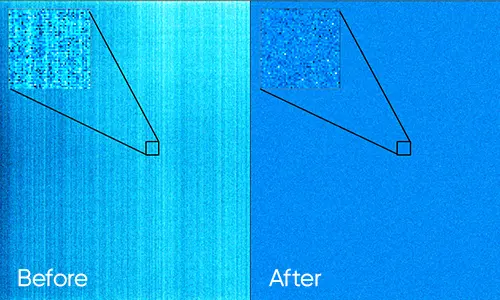

Качество фона
Эксклюзивная технология калибровки Tucsen уменьшает видимость паттернов при смещении или при отображении очень низких уровней сигнала. Об этой точной калибровке свидетельствуют опубликованные значения DSNU (неоднородность темнового сигнала) и PRNU (неоднородность чувствительности).

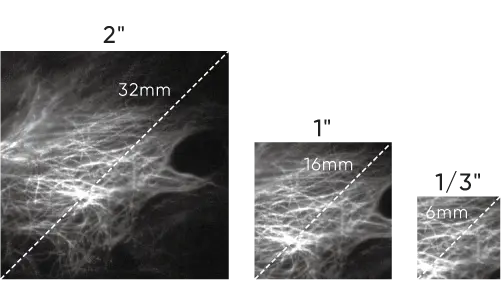

Угловое поле
Массивный сенсор с диагональю 32 мм обеспечивает фантастическую эффективность изображения. Большое количество пикселей и большой размер сенсора улучшают пропускную способность данных, точность распознавания и обеспечивают дополнительный контекст для изображений. Для визуализации на основе объектива микроскопа можно зафиксировать все, что может предоставить оптическая система, и просмотреть весь образец за один снимок.
Технические характеристики камеры Dhyana 95V2:
|
Параметр |
Значение |
|
Модель |
Dhyana 95V2 |
|
Тип сенсора |
BSI sCMOS |
|
Модель сенсора |
Gpixel GSENSE400BSI |
|
Тип матрицы |
Монохромная |
|
Диагональ сенсора |
31.9 мм |
|
Разрешение |
4 Мп, 2048 x 2048 |
|
Размер пикселя |
11 мкм x 11 мкм |
|
Активная область сенсора |
22.5 мм x 22.5 мм |
|

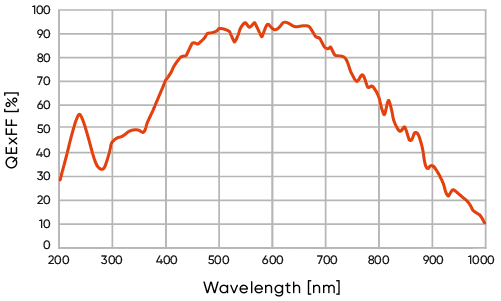

Квантовая эффективность |
95% при 560 нм |
|
Макс. скорость сканирования |
24 кадр/с при 16 бит HDR, 48 кадр/с при 12 бит |
|
Динамический диапазон |
90 дБ |
|
Тип затвора |
Сканирующий затвор |
|
Шум считывания |
1.6 e- (медиана) / 1.7 e- (СКЗ) |
|
Время экспозиции |
21 мкс ~ 10 с |
|
Неоднородность темнового сигнала |
0.2 e- |
|
Неоднородность чувствительности |
0.3% |
|
Метод охлаждения |
Воздушное и водяное |
|
Температура охлаждения |
45 °С ниже температуры окружающей среды |
|
Темновой ток |
Воздух: 0.5e-/пикс/с Жидкость: 0.25e-/пикс/с |
|
Пользовательский интерфейс |
C-Mount и F-Mount |
|
Интерфейс передачи данных |
CameraLink и USB3.0 |
|
Разрядность АЦП |
16 бит |
|
Режим биннинга |
2x2; 4x4 |
|
ROI |
2048x1024, 2048x512, 1608x1608, 1200x1200, 1024x1024, 512x512, 256x256 |
|
Точность отметки времени |
1 мкс |
|
Режимы триггера |
Аппаратный и программный |
|
Выходные сигналы триггера |
Экспозиция, общий, считывание, высокий уровень, низкий уровень |
|
Интерфейс триггера |
SMA |
|
Источник питания |
12 В / 8 А |
|
Потребляемая мощность |
60 Вт |
|
Размеры |
C-Mount: 100 мм x 118 мм x 127 мм F-Mount: 100 мм x 118 мм x 157 мм |
|
Вес |
1613 г |
|
Программное обеспечение |
Mosaic / LabVIEW / Matlab / Micromanager / MetaMorph |
|
SDK |
C / C++ |
|
Операционная система |
Windows/Linux |
|
Условия окружающей среды |
Температура 0~40°C/влажность 10~85% |
|
Поставщик
|
Tucsen |
|
Тип сенсора
|
sCMOS |
|
Разрешение, Мп
|
4 |
