Фокусное расстояние
|
300 мм |

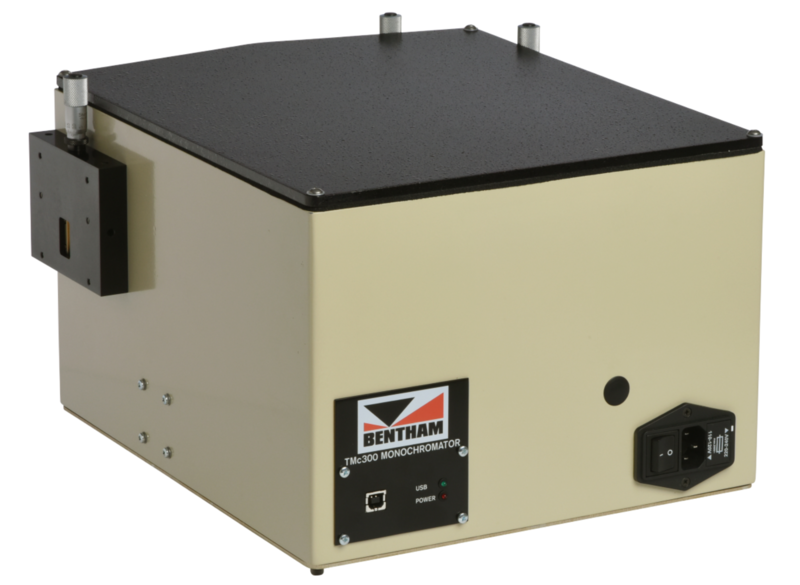

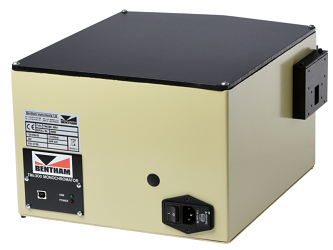

TMc300 Bentham - один из самых популярных монохроматоров из-за высокой гибкости конфигурации и широкого спектрального диапазона, охватываемого за одно сканирование.
Этот монохроматор с конфигурацией Черни-Тернера с фокусным расстоянием 300 мм включает в себя турель с 3 дифракционными решетками для гибких измерений в диапазоне от 200 нм до 30 мкм. Выбор до двух входных и / или выходных портов облегчает использование нескольких конфигураций входа, выхода и детектора.
Совместимый с полным спектром источников, детекторов и аксессуаров из ассортимента Bentham, монохроматор TMc300 является базовым элементом многих запатентованных измерительных систем в диапазоне от УФ до ИК области спектра.
|
Особенности: - 300 мм фокусное расстояние; - Встроен в цельный корпус для оптимизированной жесткости и прочности; - До трех дифракционных решеток, позволяющих проводить измерения в широком спектральном диапазоне (200 нм –30 мкм) за одно сканирование; - До двух входных и / или выходных портов с автоматическим выбором портов с помощью зеркальной системы; - Быстрое получение длины волны;
- Большие прямоугольные дифракционные решетки увеличивают пропускную способность. |
|
Технические характеристики монохроматора TMc300 Bentham:
|
Параметры |
Значения |
|
Оптическая схема | |
|
Конфигурация |
Симметричный монохроматор Черни-Тернера |
|
Фокусное расстояние |
300 мм |
|
Дифракционный механизм |
Тройная дифракционная турель |
|
Количество дифракционных решеток |
1-3 пары |
|
Размер дифракционных решеток |
68 x 84 мм |
|
Коэффициент апертуры |
f/4.1 |
|
Число входных/выходных портов |
1/2 или 2/1 |
|
Оптомеханическая схема | |
|
Разрешение хода привода |
0.000072°/шаг |
|
Тип щели |
Фиксированный, регулируемый микрометрическим винтом или двигателем |
|
Ширина и высота щели |
10 мкм - 8 мм (ширина) x 20 мм (высота) |
|
Диаметр фильтра |
25/22 мм |
|
Оптические характеристики (для решеток с плотностью 1200 штрихов/мм) | |
|
Спектральный диапазон |
200 нм – 50 мкм |
|
Линейная дисперсия |
2,7 нм/мм |
|
Точность длины волны |
± 0,2 нм |
|
Воспроизводимость длины волны |
± 0,05 нм |
|
Полное разрешение/уменьшенная высота щели |
0.3/0.1 нм |
|
Отражение рассеянного света |
5*10^-5 |
|
Скорость сканирования длины волны |
1000 нм/с |
|
Автоматизация | |
|
Компьютерный интерфейс |
USB 2.0 |
|
Программное обеспечение |
BenWin+/SDK |
|
Электрическая/механическая схема | |
|

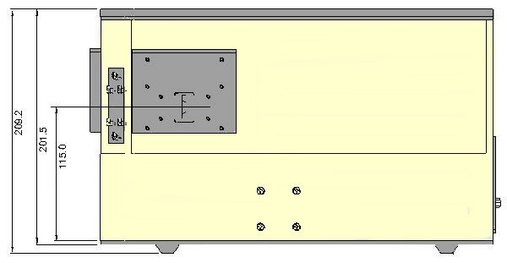

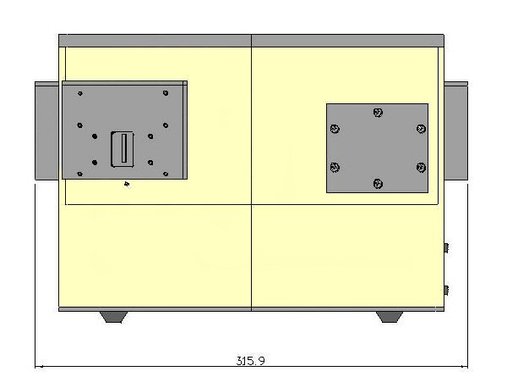

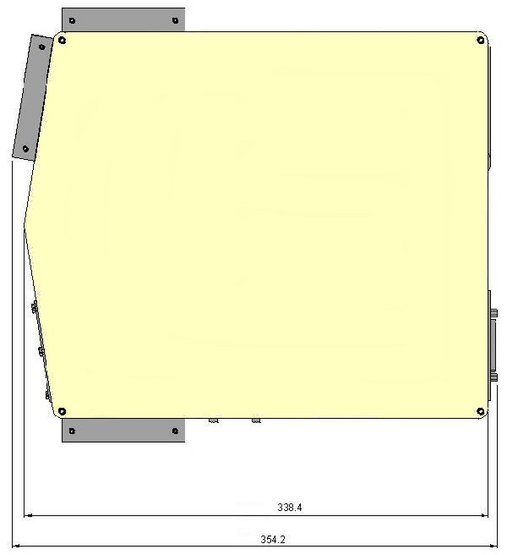

Общие габариты |
316 x 354 x 209 мм |
|
Оптическая высота |
115 мм |
|
Масса |
14 кг |
|
Источник питания |
110/220 В; 50/60 Гц |
