Фокусное расстояние
|
150 мм |

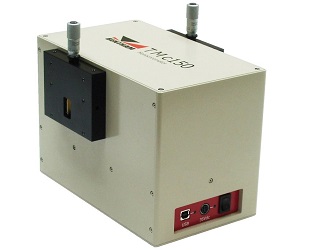

Монохроматор TMc150 Bentham с фокусным расстоянием 150 мм представляет собой высокопроизводительное и надежное устройство для работы в широком спектральном диапазоне от УФ до ИК (200 нм – 50 мкм).
Монохроматор TMc150 Bentham размером всего 20x11 см имеет ультракомпактную конструкцию с одной входной и выходной щелью и с двумя дифракционными решетками. Он идеально подходит для приложений с ограниченным доступным пространством.
|
Особенности: - Высокая гибкости конфигурации; - Широкий спектральный диапазон, охватываемый за одно сканирование; - 150 мм фокусное расстояние одного монохроматора; - Конфигурация Черни-Тернера; - Вмещает до двух дифракционных решеток;
- Единственная входная и одна выходная щель. |
|
Технические характеристики монохроматора TMc150 Bentham:
|
Параметры |
Значения |
|
Оптическая схема | |
|
Конфигурация |
Пара симметричных монохроматоров Черни-Тернера |
|
Фокусное расстояние |
150 мм |
|
Дифракционный механизм |
Двойная дифракционная турель |
|
Количество дифракционных решеток |
1-2 пары |
|
Размер дифракционных решеток |
30 x 30 мм |
|
Коэффициент апертуры |
f/4.2 |
|
Число входных/выходных портов |
1/1 |
|
Оптомеханическая схема | |
|
Разрешение хода привода |
0.000072°/шаг |
|
Тип щели |
Фиксированный, регулируемый микрометрическим винтом или двигателем |
|
Ширина и высота щели |
10 мкм - 10 мм (ширина) x 20 мм (высота) |
|
Диаметр фильтра |
25 мм |
|
Оптические характеристики (для решеток с плотностью 1200 штрихов/мм) | |
|
Спектральный диапазон |
200 нм – 50 мкм |
|
Линейная дисперсия |
5,4 нм/мм |
|
Точность длины волны |
± 0,3 нм |
|
Воспроизводимость длины волны |
± 0,01 нм |
|
Полное разрешение/уменьшенная высота щели |
0.3/0.2 нм |
|
Отражение рассеянного света |
10^-5 |
|
Автоматизация | |
|
Компьютерный интерфейс |
USB 2.0 |
|
Программное обеспечение |
BenWin+/SDK |
|
Электрическая/механическая схема | |
|

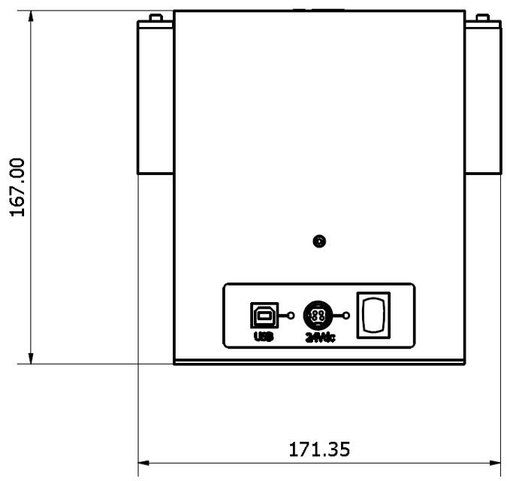

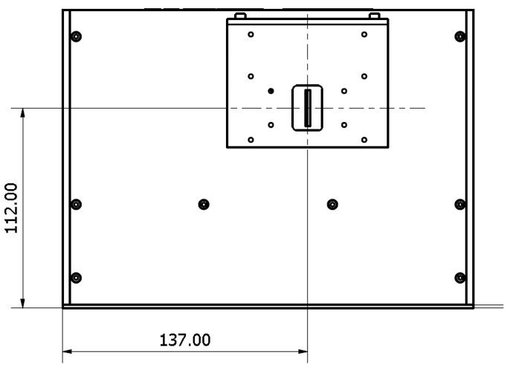

Общие габариты |
137 x 232 x 168 мм |
|
Оптическая высота |
110 мм |
|
Источник питания |
Внешний источник постоянного тока |
