Фокусное расстояние
|
100 мм |

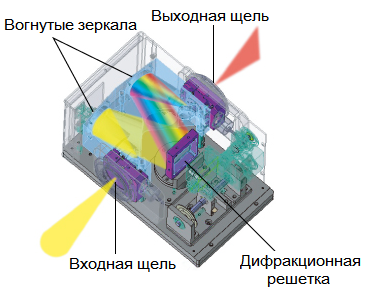

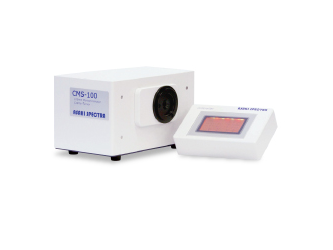

Монохроматор CMS-100 построен на основе схемы Черни-Тёрнера, обладает компактными размерами и низким уровнем рассеянного света. Ширина щели регулируется автоматически с помощью контроллера.
|
Особенности: - Перестройка длины волны: 250 – 900 нм; - Монохроматический свет (разрешение: 2.6 нм); - Регулируемая ширина щели; - Длина волны блеска выбирается пользователем; - Внешний контроллер с сенсорной панелью управления. Дополнительные комплектующие: - API интерфейс; - Коллиматор; - RS485 кабель и адаптер. |
|
|
Параметр |
Значение |
|
Модель |
CMS-100 |
|
Конфигурация |
Черни-Тёрнера |
|
Фокусное расстояние |
100 мм |
|
F-number* |
F/2.8 |
|
Рабочий диапазон |
220 – 900 нм (эффективный) (зависит от дифракционной решетки) 0 – 900 нм (регулируемый) |
|
Обратная линейная дисперсия |
8.3 нм/мм (при 550 нм) |
|
Разрешение |
1) 2.6 нм 2) 4.3 нм 3) 8.6 нм (зависит от ширины щели) *значения вычислялись для 546.1 нм |
|
Точность задания длины волны |
±1.0 нм *при комнатной температуре 25 °С |
|
Стабильность длины волны |
±0.2 нм *при комнатной температуре 25 °С |
|
Минимальный шаг |
0.1 нм (шаговый двигатель) |
|
Дифракционная решетка |
Размер: 40 x 40 мм Апертура: 36 х 36 мм Плотность штрихов: 1200 штрихов/мм (по запросу: 600 штрихов/мм) Длина волны блеска: 250 нм, 400 нм, 500 нм (выбирается пользователем) |
|
Щель (ШхВ) |
1) 0.3 x 3.0 мм 2) 0.5 x 3.0 мм 3) 1.0 x 3.0 мм *может автоматически выставляться контроллером |
|
Метод сканирования |
Синусный механизм |
|
Драйвер |
Шаговый двигатель |
|
Напряжение на входе |
DC: 12 В AC адаптер: 100 – 240 В 50/60 Гц |
|
Мощность |
менее 15 В (AC: 100 В/ 50 Гц) менее 15 В (AC: 240 В / 50 Гц) |
|
Дистанционное управление |
RS-485 и адаптер |
|
Рекомендуемые условия окружающей среды |
Температура: 10 – 35 °С Влажность: менее 70 % (без конденсации) |
|
Габаритные размеры |
Основной блок: 231 x 175 x 143 мм Контроллер: 160 x 100 x 47 мм |
|
Вес |
Основной блок: 5.6 кг Контроллер: 0.7 кг (без кабеля) |
* Отношение фокусного расстояния к диаметру входного отверстия монохроматора

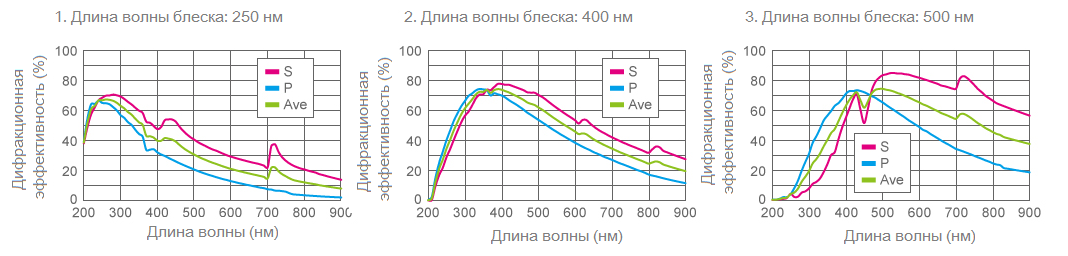

Зависимости дифракционной эффективности от длины волны блеска (Плотность штрихов: 1200 г/мм)
