В бионауках, таких как оптогенетика, постоянно растет потребность в проведении экспериментов на животных, где основным требованием предъявляемым к аппаратуре является гибкость и широкий угол обзора. Для того чтобы удовлетворить эти требования компанией Mightex была разработана система OASIS (Optical Activation, Simulation and Imaging System). В то время как традиционные микроскопы обладают ограниченным функционалом, система OASIS разработана Mightex для того, чтобы обеспечить максимальную гибкость и возможность реконфигурации системы и может быть настроена на работу вокруг неподвижного образца, в том числе животного под седативными веществами. Усиленная прецизионная трехкоординатная система позиционирования с установленным на нее блоком OASIS смонтирована на опорную конструкцию. Система позиционирования управляет движением и фокусом оборудования. Дополнительно возможно добавить механизм поворота/наклона для того, чтобы сориентировать блок OASIS относительно животного. Также доступна версия с автоматизированной системой позиционирования и наклона.
В оптогенетике, например, шаблонная иллюминация в естественных условиях на грызунах, обезьянах и других животных является следующим шагом на пути к получению и записи данных о реакции каждого нейрона мозга животного на клеточном уровне с миллисекундным разрешением. Для шаблонной иллюминации в естественных условиях в системе OASIS используется динамический осветитель Polygon400 компании Mightex. Этот осветитель позволяет с высокой точностью задавать шаблон светового пятна разных форм и размеров.
OASIS – это модульная система освещения и построения изображений предназначенная для решения проблем бионаучных исследований как в естественных условиях, так и в лабораторных. В частности OASIS – это гибкая система, позволяющая исследовать образец с разных сторон и под разными углами, с превосходной оптической эффективностью и разрешением на уровне коммерческих микроскопов и систем визуализации изображения. Благодаря модульности системы OASIS пользователь может собрать устройство наиболее подходящее для его применения. Система может включать микроскоп или макроскоп, различные источники светового излучения (как шаблонные, так и широкоугольные), камеру, приводную систему позиционирования, механизм наклона, а также другие модули по запросу.
Ниже представлено схематичное изображение различных компонентов системы OASIS. Для получения более подробной информации по каждому узлу системы можете обращаться к представителю компании АЗИМУТ ФОТОНИКС.

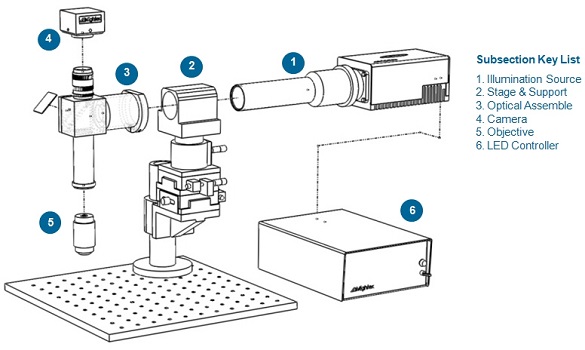

Структурная схема системы OASIS от Mightex:
На рисунке представлены:
1. Источник излучения;
2. Основание и координатная система;
3. Оптическая сборка;
4. Камера;
5. Объектив;
6. Светодиодный контроллер.

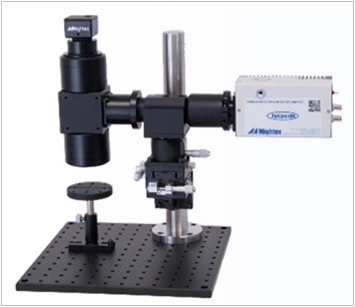

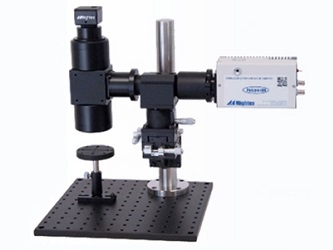

Система OASIS Macro от Mightex:
Система OASIS Macro компании Mightex предназначена для применений, не требующих больших увеличений объекта, но требующих большое поле зрения. С более широким лучом от излучателя и оптикой настроенной на бесконечность преимуществом является использование макрообъективов с большой числовой апертурой с небольшим увеличением. В результате достигается выше интенсивность освещения охватывающего большую площадь по сравнению с коммерческими микроскопами. Чувствительность камеры также значительно выше из-за использования объектива с высокой числовой апертурой, который может собирать больше сигнала флуоресценции от образца.

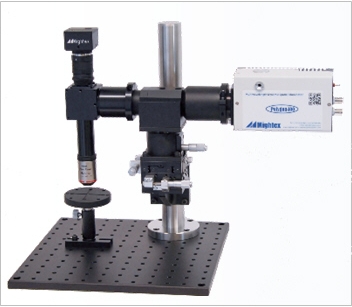

Система OASIS Micro от Mightex:
Система OASIS Micro компании Mightex имеет оптику настроенную на бесконечность и стандартный объектив для микроскопа. Эта система будет обеспечивать широкий угол обзора и выходную интенсивность (от динамического осветителя Polygon400 от Mightex или от широкоугольного излучателя) соизмеримую с ведущими коммерческими микроскопами (например, Nikon, Leica, Olympus или Zeiss). Таким образом система Mightex OASIS Micro рекомендуется для применений, требующих высокого разрешения сопоставимого с разрешением типовых коммерческих микроскопов, но в то же время она имеет отличную реконфигурируемость/гибкость для исследования животных.
Обзор источника излучения для системы OASIS от Mightex:
В системе OASIS доступны несколько вариантов излучателей. Первая и самая важная опция это использование динамического шаблонного осветителя Polygon400 от Mightex для исследований связанных с шаблонным освещением в естественных и лабораторных условиях. Вторая опция это монохромный излучатель в спектральном диапазоне от 240 нм до 940 нм. В дополнение к эти двум опциям возможна установка нескольких источников излучения для различных применений. Для подбора наиболее подходящего Вам излучателя Вы можете обратиться к представителю компании АЗИМУТ ФОТОНИКС.
Варианты источников излучения OASIS от Mightex:
.jpg)

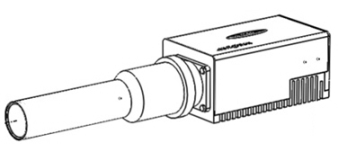

На схеме изображена система OASIS от Mightex с одним динамическим осветителем.
Список вариантов излучателей:
- один шаблонный осветитель Polygon400 компании Mightex;
- одноволновый или многоволновый широкоугольный излучатель;
- Polygon400 от Mightex + широкоугольный излучатель;
- установка двух излучателей Polygon400 от Mightex .
Технические характеристики Polygon400 от Mightex в системе OASIS:
Наиболее популярный выбор клиентов это использование динамического осветителя Polygon400 Mightex в системе OASIS. Он доступен как в виде Е-серии со встроенными светодиодами, так и в G-серии со световодом. Осветитель Mightex Polygon400 Е-серии наилучшим образом подходит тогда, когда пользователю достаточно использовать от 1 до 3 длин волн. Серия G позволяет использовать пользовательский источник излучения или сверхмощные светодиодные источники света компании Mightex H-серии.
Область проекции освещения Polygon400 компании Mightex с системой OASIS Micro:
|
Область проекции |
Стандартные микроскопы | |||
|
Leica |
Nikon |
Olympus |
Zeiss | |
|
Высота, мм |
8.7 |
8.7 |
7.8 |
7.2 |
|
Ширина, мм |
15.5 |
15.5 |
13.9 |
12.7 |
|
Диагональ, мм |
17.7 |
17.7 |
16.0 |
14.6 |
|
Размер пикселя, мкм |
18.0 |
18.0 |
16.2 |
14.8 |
Примечание: Для вычисления площади освещения и разрешения пикселей в образце просто разделите вышеуказанные цифры в увеличении объектива. Например, при 10-кратном объективе в микроскопе Olympus площадь освещения будет 0.78 мм х 1.39 мм с разрешением пикселей 1.62 мкм.
Область проекции освещения Polygon400 с системой OASIS Macro от Mightex:
|
Область проекции |
4-кратный объектив |
2.35-кратный объектив |
1.9-кратный объектив |
|
Высота, мм |
2.2 |
3.7 |
4.5 |
|
Ширина, мм |
3.9 |
6.6 |
8.2 |
|
Диагональ, мм |
4.4 |
7.5 |
9.3 |
|
Размер пикселя, мкм |
4.5 |
7.7 |
9.5 |
Выходная оптическая мощность осветителя Polygon400 с системой OASIS Micro от Mightex:
|
Длина волны, нм |
Выходная оптическая мощность, мВт |
|
400 |
14.0 |
|
470 |
15.0 |
|
530 |
4.5 |
|
590 |
3.0 |
|
617 |
14.0 |
|
630 |
14.0 |
|
656 |
14.0 |
Обзор координатной системы и основания системы OASIS от Mightex:
Основание и координатная система позволяют не только собрать всю конструкцию вместе, но и наилучшим образом позиционировать систему OASIS компании от Mightex относительно исследуемого образца путем изменения угла наклона. Также доступны версии координатной системы с приводом.
Варианты координатной системы и основания OASIS от Mightex:
Схематичное изображение ручной системы позиционирования на одинарном основании:
.jpg)
.jpg)
Список доступных вариантов системы позиционирования:
- ручная система позиционирования;
- приводная система позиционирования;
- ручной механизм наклона;
- приводной механизм наклона;
- комбинация любых двух указанных выше типов.
Варианты основания системы OASIS компании от Mightex:
- основание с 1-ой ножкой;
- основание с 3-мя ножками.
Механизм наклона системы OASIS компании от Mightex:
Оптическая сборка системы OASIS компании от Mightex :
Оптическая сборка системы OASIS компании от Mightex позволяет пользователю связать все элементы в уникальную конфигурацию, подходящую под требования заказчика. Для начала пользователю необходимо решить какой объектив ему больше подходит: макрообъектив или микроскопическая оптика. Микроскопическая оптика подходит для применений, требующих оптику схожую с коммерческими микроскопами. Макроскопический объектив требуется в том случае, когда необходим широкий угол обзора без потери интенсивности. Пользователь также может выбрать количество мест под фильтры для установки в оптическую сборку, вариант с двумя камерами или совместимость с объективами известных фирм.
Схематичное изображение системы OASIS компании от Mightex с одним кубом светоделителя, одной камерой и микроскопической оптикой:
.jpg)
.jpg)
Доступные варианты оптики:
1. Микрооптика;
2. Макрооптика.

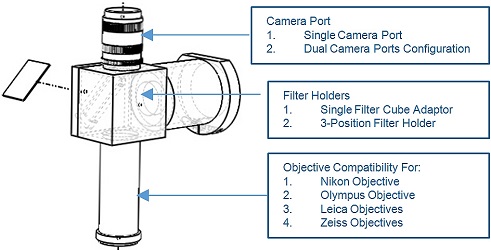

Конфигурация оптической сборки системы OASIS от Mightex:
Камеры совместимые с системой OASIS компании Mightex:
В стандартный комплект системы OASIS Mightex входит крепление C-mount для монтажа камеры. Также компания Mightex имеет широкий выбор недорогих ПЗС камер для микроскопов с высокой производительностью.
Схематичное изображение системы OASIS с ПЗС камерой Mightex:
Система OASIS компании Mightex совместима со всеми камерами с разъемами С-mount типа.
Объективы совместимые с системой OASIS от Mightex:
При использовании микрооптики система OASIS компании Mightex совместима с большинством объективов для микроскопов. Укажите какой объектив Вы планируете использовать, и мы подберем наиболее подходящую оптику для Вас. Также компания Mightex может установить любой из известных объективов в эту систему. Напишите нам о своих требованиях, и мы дадим Вам предложение. С макрооптикой доступны 3 вида объективов с увеличением: 4X, 2.35X и 1.9X
Схематичное изображение системы OASIS от Mightex со стандартной микроскопной оптикой:
.jpg)
Обзор совместимых светодиодных контроллеров с системой OASIS от Mightex:
Если клиент использует осветитель компании Mightex, будь то шаблонный осветитель Polygon400 или любой другой осветитель для широкоугольной иллюминации, то рекомендуется использовать в качестве блока управления осветителем контроллер серии BioLED от компании Mightex. Тем самым Вы получаете завершенную систему. Также компания Mightex имеет в номенклатуре большое количество светодиодных драйверов, которые позволяют управлять осветителями различными способами: 1) ручной регулятор, 2) аналоговый вход, 3) TTL сигнал, 4) программное обеспечение с персонального компьютера по USB интерфейсу. Дополнительно пользователь может приобрести цифровой модуль ввода/вывода, который позволяет использовать все вышеперечисленные способы.
На схеме показан контроллер BLS-SA/PL компании Mightex:
Список совместимых светодиодных контроллеров от Mightex:
- BLS-1000/3000/13000 контроллеры с аналоговым и ручным управлением;
- BLS-SA/PL контроллеры с программным обеспением и TTL управлением;
- BLS-PAD-000 с BLS-SA/PL;
- BLS цифровой модуль ввода/вывода с BLS-1000/3000/13000.
Таблица совместимости контроллеров серии BioLED от компании Mightex:
|
Модель |
Ручное управление |
Управление программным обеспечением |
Аналоговое управление |
TTL управление |
|
BLS-SAxx-US
|
|
да |
|
да |
|
BLS-1000-2
|
да |
|
да |
|
|
BLS-SA/PLxx-US с BLS-PAD-000 |
да |
да |
|
да |
|
BLS-1000/3000/13000 с BLS-IO04-US |
да |
да |
да |
да |
|
