Поставщик
|
Physik Instrumente (PI) |
|
Типы изделий
|
контроллеры |
|
Тип товара
|
Системы позиционирования |
|
Серия контроллера
|
E-500 |
|
Комплектующие нанопозиционирования
|
контроллеры |
|
Комплектующие систем
|
контроллеры |

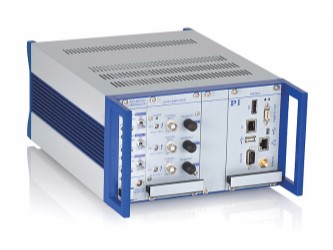

Контроллеры серии E-500 формируются из отдельных модулей: модуля пьезоусилителя, сервоконтроллера (для обработки сигнала от датчика обратной связи), интерфейсного модуля (или модуля с дисплеем для отображения напряжения или перемещения) и 9.5" или 19" корпуса. Модульная конструкция позволяет подобрать оптимальную комбинацию, исходя из условий применения и конкретной задачи.
В 9.5" корпусе (E-501.00) доступен 1 слот для модуля усилителя, 1 слот для модуля сервоконтроллера, 1 слот для интерфейсного модуля.
В 19" корпусе (E-500.00) доступно 3 слота для модуля усилителя, 3 слота для модуля сервоконтроллера, 1 слот для интерфейсного модуля.
Модули усилителя | |
|
|
E-503.00 / E-503.00S - Выходное напряжение: от -30 до 130 В; - 3 канала; - Модификация для дефлекторов S-330, S-334, S-340; - Пиковый выходной ток: 140 мА. |
|
|
E-504.00F - Выходное напряжение: от -30 до 130 В; - 1 канал; - Технология, использующая запасённую пьезоактуатором энергию в следующем цикле заряда; - Пиковый выходной ток: 2 А. |
|
|
E-505.00 / E-505.10 / E-505.00S - Выходное напряжение: от -30 до 130 В; - 1 канал; - Модификация для дефлекторов S-330, S-334, S-340; - Пиковый выходной ток: 2 А (10 А для модификации E-505.10). |
|
|
E-506.10 - Выходное напряжение: от -30 до 130 В; - 1 канал; - Высокая линейность перемещения: гистерезис снижен до 2 % без использования обратной связи (управление зарядом); - Пиковый выходной ток: 2 А. |
|
|
E-508.00 / E-508.OE - Выходное напряжение: 3 до 1100 В; - 1 канал; - OEM модификация для динамических задач; - Пиковый выходной ток: 50 мА (400 мА для модификации E-508.OE). |
Модули сервоконтроллера | |
|
|
E-509.S1 / E-509.S3 - Тип датчика: тензометрический (SGS), используемый в пьезоактуаторах и пьезоплатформах; - 1 / 3 канала- Нелинейность: <0.2 %; - Разъёмы для датчика: LEMO ERA.0S.304.CLL. |
|
E-509.C1A / -509.C2A / E-509.C3A - Тип датчика: ёмкостный, используемый в пьезоплатформах, или двухэлектродный датчик серии D-015 – D-100; - 1 / 2 / 3 канала; - Нелинейность: <0.05 %; - Разъёмы для датчика: LEMO EPL.00.250.NTD. | |
|
|
509.E03 / E-509.E3 - Тип датчика: ёмкостный одноэлектродный серии PISecaTM D-510; - 3 канала; - Нелинейность: <0.1 % (<0.2 % для D-510.020); - Разъёмы для датчика: LEMO ECP.00.650.NLL.543. |
Интерфейсные модули | |
|
|
E-518.i3 - Интерфейсный модуль; - 3 канала; - Интерфейсы: Ethernet (TCP/IP), USB, RS-232; - Программное обеспечение: PIMikroMove, драйверы для LabVIEW, Windows и Linux. |
Технические характеристики:
|
Характеристика |
E-500.00 |
E-501.00 |
|
Назначение |
19" корпус для установки 3х модулей усилителя, 3х модулей сервоконтроллера, 1 интерфейсного модуля |
9.5" корпус для установки 1 модуля усилителя, 1 модуля сервоконтроллера, 1 интерфейсного модуля |
|
Количество каналов |
1 / 2 / 3 |
1 / 3 |
|
Габариты |
450 x 132 x 296 мм + ручки |
236 x 132 x 296 мм + ручки |
|
Рабочее напряжение |
~ 90-264 В, 50-60 Гц |
~ 90-264 В, 50-60 Гц |
|
Макс. потребляемая мощность |
180 Вт |
80 Вт |
|
Встроенный блок питания |
E530B0008 |
E531B0005 |
