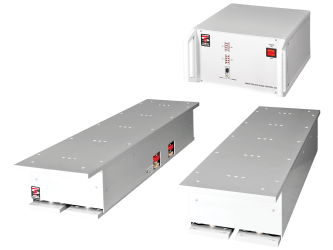

Антивибрационные платформы AVI-400 компании Table Stable обеспечивают лучшие в отрасли характеристики активной виброизоляции (начиная с 0.5 Гц) для электронных микроскопов и аналогичных крупных исследовательских инструментов. Платформы AVI-400 помогают пользователям добиться большего от своих микроскопов, устраняя разрушительный низкочастотный вибрационный шум, влияющий на результаты измерений. Платформы AVI-400 имеют низкопрофильную и модульную конструкцию, что упрощает процесс установки, поскольку не требует подъемного оборудования для установки большинства приборов (включая большинство SEM).
Платформа AVI-400 может улучшить характеристики изоляции от низкочастотной вибрации в сочетании с системой LFS (датчик низкой частоты). Это обновление позволяет платформе изолировать вибрации, начиная с 0.5 Гц, и может быть легко модернизировано для существующих систем в полевых условиях.
AVI-400 доступны в трех стандартных размерах: AVI-400S, AVI-400M и AVI-400XL.
Особенности:- Активная изоляция от 1 до 200 Гц; - Пассивная изоляция при >200 Гц; - Изолирует колебания на всех 6 степенях свободы; - Усовершенствованные пьезоэлектрические датчики и приводы; - Внутренняя петля обратной связи для погашения резонансов; - Компактный модульный форм-фактор; - Простота установки, не требует постоянного обслуживания; - Минимальное влияние на общий профиль поддерживаемого микроскопа; - Легко настроить под индивидуальные требования. |
Применения:- Сканирующие зондовые микроскопы для работы в сверхвысоком вакууме (UHV-SPM); - Инструменты для литографии; - Высокоточные метрологические инструменты; - Спектрометрические инструменты и др. |
Технические характеристики:
|
Модель |
AVI-400S |
AVI-400M |
AVI-400XL |
|
Размеры (Ш x Г x В) |
190 x 396 x 112.5 мм |
190 x 720 x 112.5 мм |
190 x 856 x 112.5 мм |
|
Грузоподъемность |
636.4 кг |
909.1 кг |
909.1 кг |
|
Вес системы |
38 кг |
45 кг |
45 кг |
|
Технология изоляции |
Пьезоэлектрические датчики, исполнительные механизмы и управляющая электроника |
||
|
Направления коррекции |
Активная виброизоляция на всех 6 степенях свободы |
||
|
Требуемая ровность пола |
2 мм на метр |
||
|
Характеристики виброизоляции |
Динамическая от 1 Гц до 200 Гц, пассивная при >200 Гц |
||
|
Передаточная способность |
Выше 10 Гц <0.017 быстро уменьшается |
||
|
Корректирующие силы (макс.) |
+/- 8 Н по горизонтали; +/- 16 Н по вертикали |
||
|
Шум системы |
Менее 50 нГ/√Гц от 0.1 до 200 Гц в любом направлении |
||
|
Статическая подвижность |
Прибл. 1.7 мкм/Н по вертикали, 3.4 мкм/Н по горизонтали |
||
|
Входное напряжение |
90-125 В / 200-250 В, 50-60 Гц |
||
|
Потребляемая мощность |
18 Вт |
||
|
Класс безопасности |
1 |
||
|
Предохранители |
2 × 1.6 А / 250 В; расположен в розетке на задней стороне устройства |
||
|
Индикация перегрузки |
16 светодиодов указывают на состояние перегрузки |
||
|
Сигнал монитора |
Мультиплексный сигнал для отображения на осциллографе показывает уровни вибрации с изоляцией и без нее |
||
|
Поставщик
|
Table Stable |
