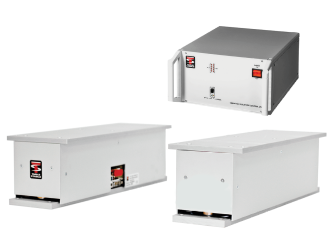

Антивибрационные платформы AVI-200 компании Table Stable помогают пользователям добиться большего от своих исследований, устраняя разрушительные низкочастотные колебания, влияющие на результаты измерений. Платформы AVI-200 – это проверенные на практике решения, ведущие в отрасли по показателям активной низкочастотной виброизоляции (начиная с 0.5 Гц) для компактных микроскопов, выполняющих исследования в наномасштабе.
Платформы AVI-200 имеют низкопрофильную и модульную конструкцию, что делает их идеальным решением для пользователей, которым нужна эффективная и простая в установке платформа для защиты инструментов от низкочастотных вибраций.
Платформа AVI-200 может улучшить характеристики изоляции от низкочастотной вибрации в сочетании с системой LFS (датчик низкой частоты). Это обновление позволяет платформе изолировать вибрации, начиная с 0.5 Гц, и может быть легко модернизировано для существующих систем в полевых условиях.
AVI-200 доступны в трех стандартных размерах: AVI-200S, AVI-200M и AVI-200XL.
Особенности:- Активная изоляция от 1 до 200 Гц; - Пассивная изоляция при >200 Гц; - Изолирует колебания на всех 6 степенях свободы; - Усовершенствованные пьезоэлектрические датчики и приводы; - Внутренняя петля обратной связи для погашения резонансов; - Компактный модульный форм-фактор с простой установкой. |
Применения:- Атомно-силовая микроскопия; - Интерферометрия; - Профилометрия; - Трибология; - Высокоточная метрология и др. |
Технические характеристики:
|
Модель |
AVI-200S |
AVI-200M |
AVI-200XL |
|
Размеры (Ш x Г x В) |
120 x 360 x 112.5 мм |
130 x 600 x 112.5 мм |
130 x 820 x 112.5 мм |
|
Грузоподъемность |
318 кг |
455 кг |
455 кг |
|
Вес системы |
19.5 кг |
23.5 кг |
23.5 кг |
|
Технология изоляции |
Пьезоэлектрические датчики, исполнительные механизмы и управляющая электроника |
||
|
Направления коррекции |
Активная виброизоляция на всех 6 степенях свободы |
||
|
Требуемая ровность пола |
2 мм на метр |
||
|
Характеристики виброизоляции |
Динамическая от 1 Гц до 200 Гц, пассивная при >200 Гц |
||
|
Передаточная способность |
Выше 10 Гц <0.017 быстро уменьшается |
||
|
Корректирующие силы (макс.) |
+/- 4 Н по горизонтали; +/- 8 Н по вертикали |
||
|
Шум системы |
Менее 50 нГ/√Гц от 0.1 до 200 Гц в любом направлении |
||
|
Статическая подвижность |
Прибл. 3.5 мкм/Н по вертикали, 7 мкм/Н по горизонтали |
||
|
Входное напряжение |
90-125 В / 200-250 В, 50-60 Гц |
||
|
Потребляемая мощность |
9 Вт |
||
|
Класс безопасности |
1 |
||
|
Предохранители |
2 × 1.6 А / 250 В; расположен в розетке на задней стороне устройства |
||
|
Индикация перегрузки |
8 светодиодов указывают на состояние перегрузки |
||
|
Сигнал монитора |
Мультиплексный сигнал для отображения на осциллографе показывает уровни вибрации с изоляцией и без нее |
||
|
Поставщик
|
Table Stable |
