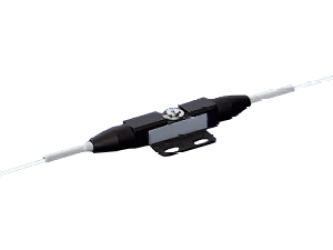

FOTF-5 - серия перестраиваемых тонкопленочных волоконных фильтров с центральными длинами волн 780 нм, 850 нм, 1060 нм, 1310 нм, 1550 нм и 2000 нм. Фильтры можно непрерывно перестраивать в широком спектральном диапазоне до 80 нм. Настройка длины волны производится вручную путем вращения винта. Центральную длину волны и полосу пропускания можно настроить в соответствии с требованиями. Доступна высокая средняя мощность до 10 Вт. Уникальная конструкция с высокой надежностью и низкими вносимыми потерями представляет собой отличное решение для OEM-приложений, связанных с волоконными лазерами, волоконно-оптическими сетями и системами оптоволоконных датчиков.
Особенности:
- Диапазон длин волн 780 - 2000 нм;
- Диапазон перестройки до ±80 нм;
- Потери, зависящие от поляризации PDL 0.2 дБ;
- Вносимые потери 1 дБ.
Технические характеристики:
|
Параметр |
Мин. значение |
Типовое значение |
Макс. значение |
Единица измерения |
|
Центральная длина волны |
780, 850, 1060, 1310, 1550, 2000 |
нм | ||
|
Диапазон перестройки |
10 |
20 |
80 |
дБ |
|
Разрешение перестройки |
0.1 |
дБ | ||
|
Вносимые потери |
0.8 |
1 |
3 |
дБ |
|
Полоса пропускания @-3дБ |
1 |
1.2 |
нм | |
|
Полоса пропускания @-20дБ |
10 |
нм | ||
|
Подавление внеполосного излучения |
30 |
|
дБ | |
|
PDL (SM волокна) |
0.15 |
0.2 |
0.5 |
дБ |
|
PMD (SM волокна) |
0.5 |
пс | ||
|
Коэффициент экстинкции (PM волокна) |
18 |
23 |
дБ | |
|
Обратные потери |
40 |
|
дБ | |
|
Оптическая мощность |
|
|
|
|
|
Стандартная версия
|
|
0.5
|
|
Вт |
|
Рабочая температура |
0 |
20 |
60 |
°C |
|
Температура хранения |
-10 |
70 |
°C | |
Формирование артикула:
FOTF-5 X X X 5 X X X X
|
Символ |
Обозначение |
|
X: Длина волны |
780 |
|
820 | |
|
1060 | |
|
1310 | |
|
1550 | |
|
2000 | |
|
Под заказ | |
|
X: Диапазон перестройки |
10 нм |
|
20 нм | |
|
30 нм | |
|
50 нм | |
|
80 нм | |
|
X: Оптическая мощность |
0.5 Вт |
|
5 Вт | |
|
10 Вт | |
|
Под заказ | |
|
X: Тип волокна |
SMF-28 |
|
HI1060 | |
|
PM980 | |
|
PM1550 | |
|
Под заказ | |
|
X: Тип покрытия |
900 мкм |
|
Под заказ | |
|
X: Длина волокна |
0.25 м |
|
0.5 м | |
|
1 м | |
|
Под заказ | |
|
X: Коннекторы |
Без коннектора |
|
FC/PC | |
|
FC/APC | |
|
SC/PC | |
|
SC/APC | |
|
LC | |
|
Под заказ |
