        Модули оптических разветвителей PLC и FBT

        Главная
        —
        Каталог продукции
        —
        Волоконная оптика
        —
        Оптоволоконные компоненты
        —
        Соединители и разветвители
        —Модули оптических разветвителей PLC и FBT
        Фото Модули оптических разветвителей PLC и FBT
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия

        Модули оптических разветвителей SQS предлагают несколько альтернативных решений. Фактически, это решение «plug and play», когда заказчик получает «коробку», готовую для подключения к сети. Пассивные оптические модули обеспечивают хранение планарных разветвителей PLC или разветвителей FBT и вывод входов и выходов разветвителя.

        Доступны следующие варианты:

        - LGX-совместимые модули (3 варианта ширины, высота 3U)

        - Стойка 19 или 21 дюйм (высота 1U или 2U)

        Основу модулей LGX составляют оптические коробы, совместимые со стандартными кассетами LGX.

        Различные варианты входов и выходов:

        A - коннектор (ввод / вывод через оптические коннекторы / переходники)

        Б - пигтейл (ввод / вывод через кабельные вводы)

        C - разъем MPO plus разветвление (выход: многоволоконные разъемы / адаптеры и разветвление)

        Типы кассет, совместимых с LGX (в зависимости от ширины модуля):

        - Простой;

        - Двойной;

        - Четверной.

        На основе технологии PLC они оптимально сочетают производительность, размер и стоимость:

        - Низкие вносимые потери, возвратные потери и PDL;

        - Превосходная надежность, экологическая и механическая стабильность;

        - Новое решение – модули разветвителя HD (высокой плотности) 1x64.

        Варианты архитектуры сети доступа:

        - FTTP – оптоволокно в помещении;

        - FTTB – оптоволокно в здании;

        - FTTH – оптоволокно в дом;

        - FTTD – оптоволокно на столе.

        Комбинация различных компонентов (PLC, FBT или TFF), используемых в модуле:

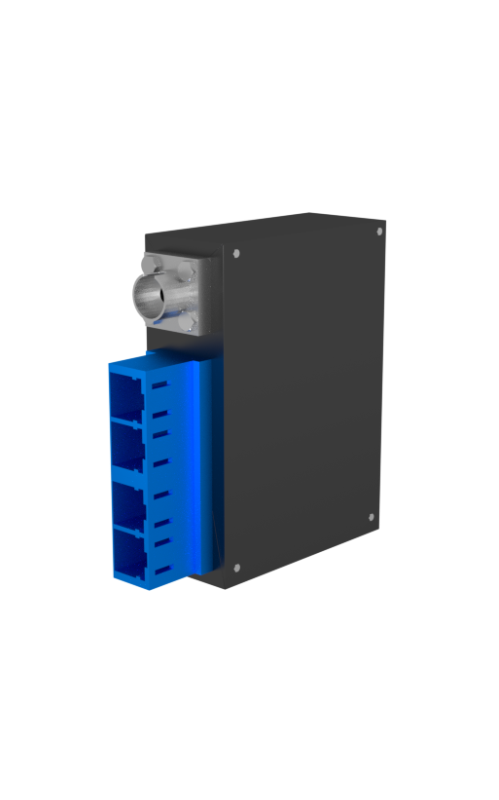

        Minibox

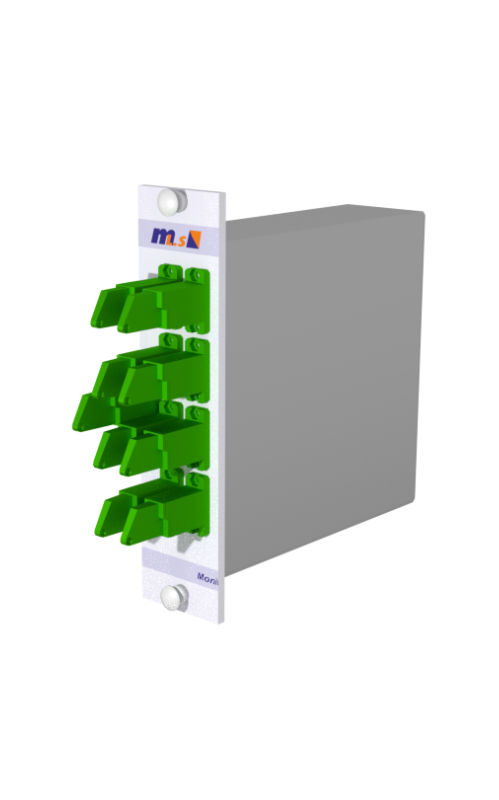

        1LG/3U

        2LGX/3U

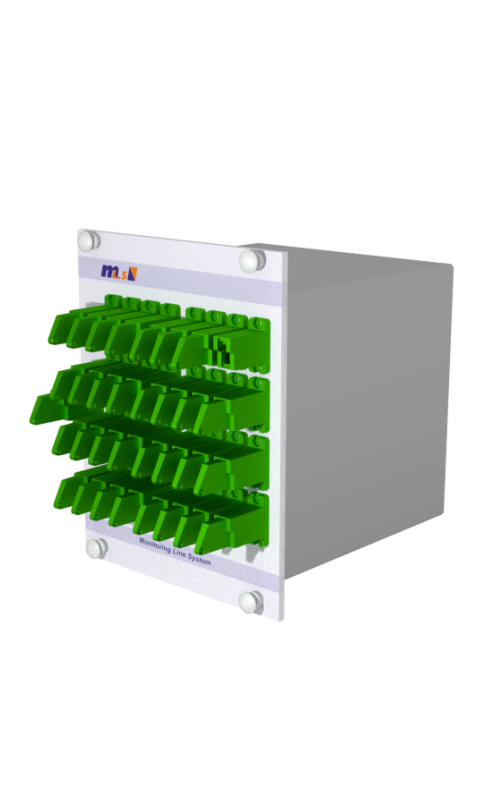

        4LGX/3U

        1U/19'

        2U/19'

        Размеры короба

        [мм]

        80x50x18

        29.2x101x159

        58.4x101x159

        116.8x101.6x159

        44x483x250

        88x483x250

        Размеры передней панели [мм]

        29.2x129.5

        58.5x129x5

        116.8x129.5

        /

        /

        Интерфейс адаптера

        (Максимальное количество портов)

        LC (9)

        LC (17)
        SC,E2000 (9)
        FC
        MTP (4)

        LC (33)
        SC,E2000 (17)
        FC
        MTP (8)

        LC (65)
        SC,E2000 (33)
        FC
        MTP

        LC (36)
        SC,E2000 (24)
        FC (24)
        MTP

        LC (72)
        SC, E2000 (48)
        FC (48)
        MTP

        Интерфейс пигтейла

        (Максимальное количество портов)

        9

        65

        129

        По запросу

        /

        /

        Материал / цвет

        Металл / черный

        Металл / черный

        Металл / черный

        Металл / черный

        Металл / черный

        Металл / черный

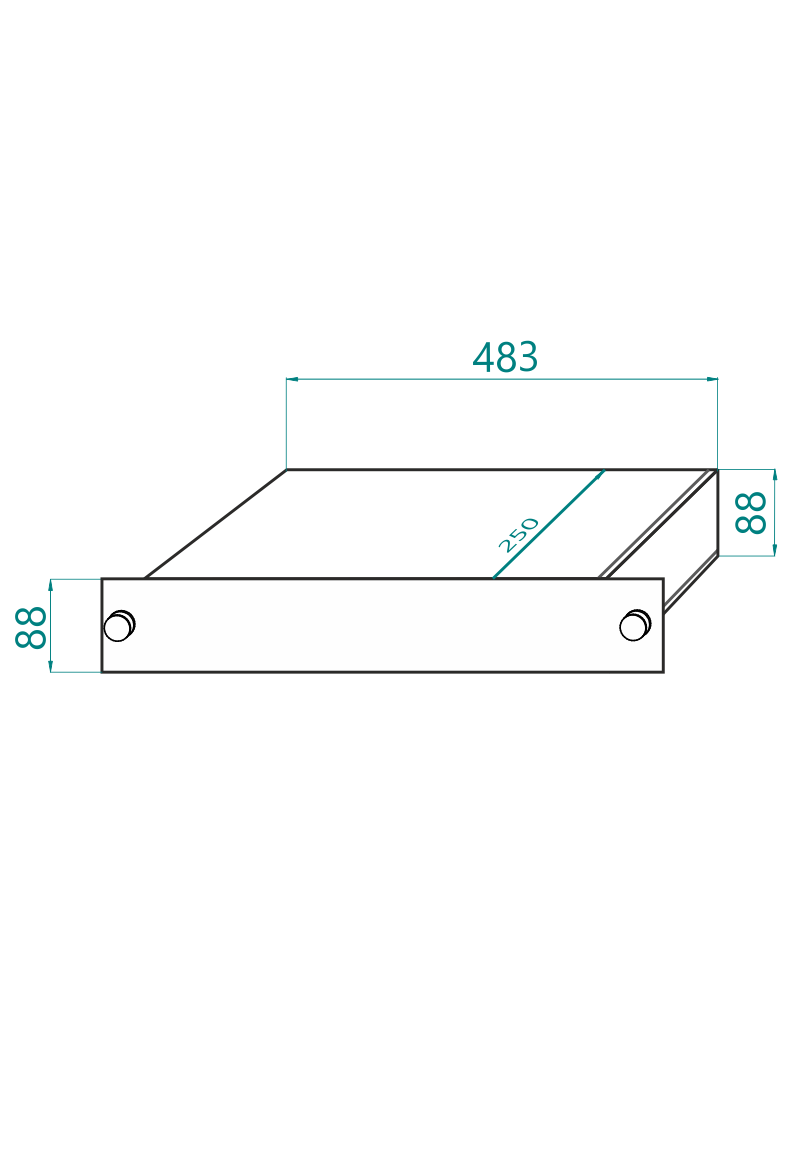

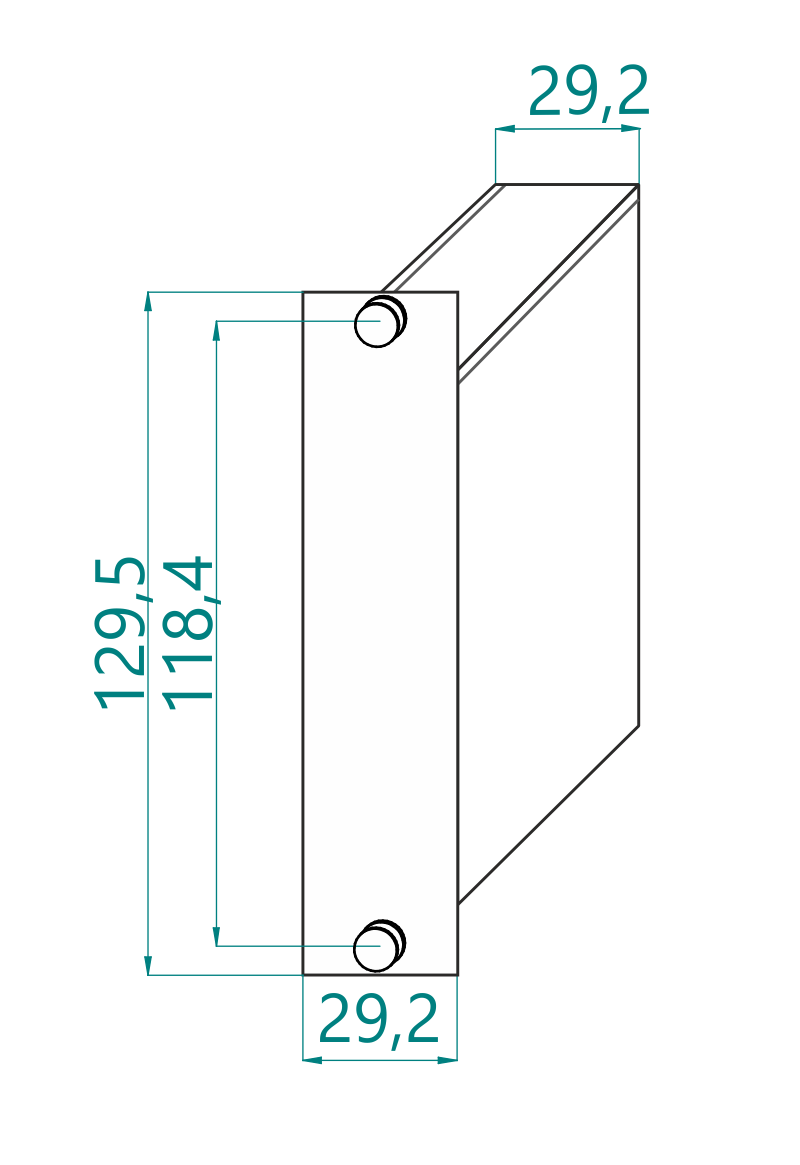

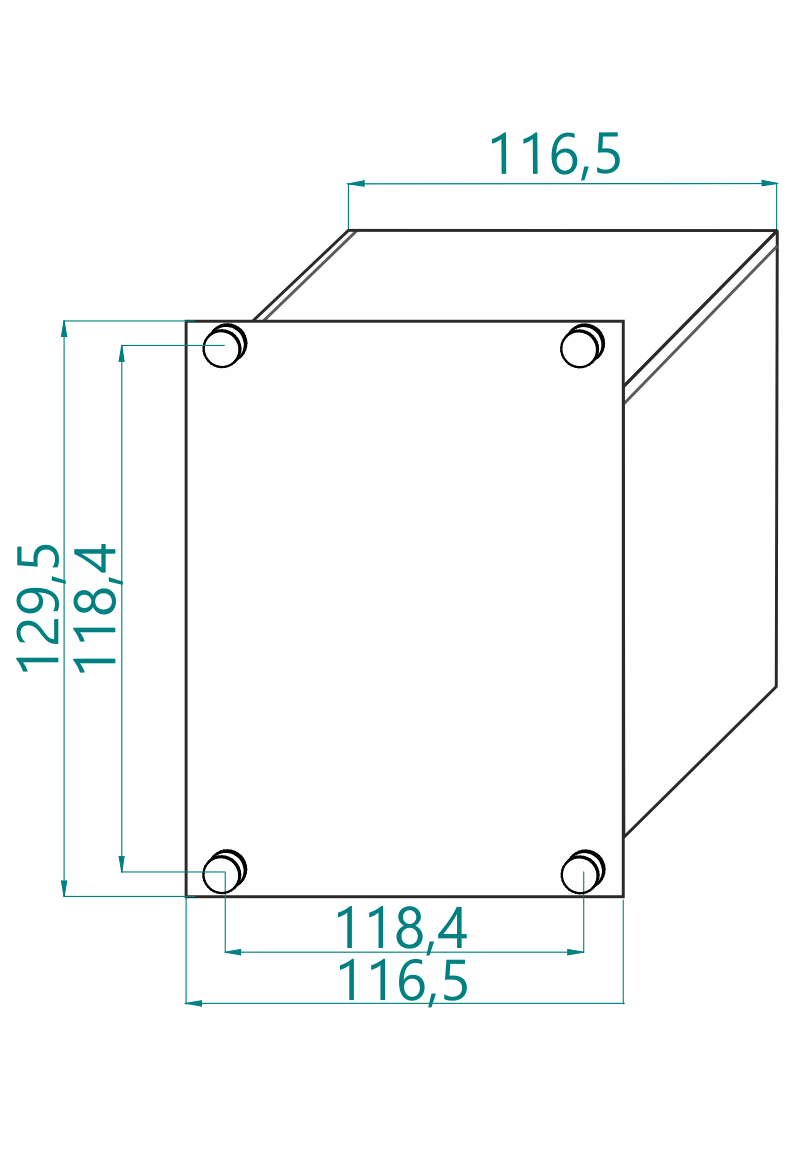

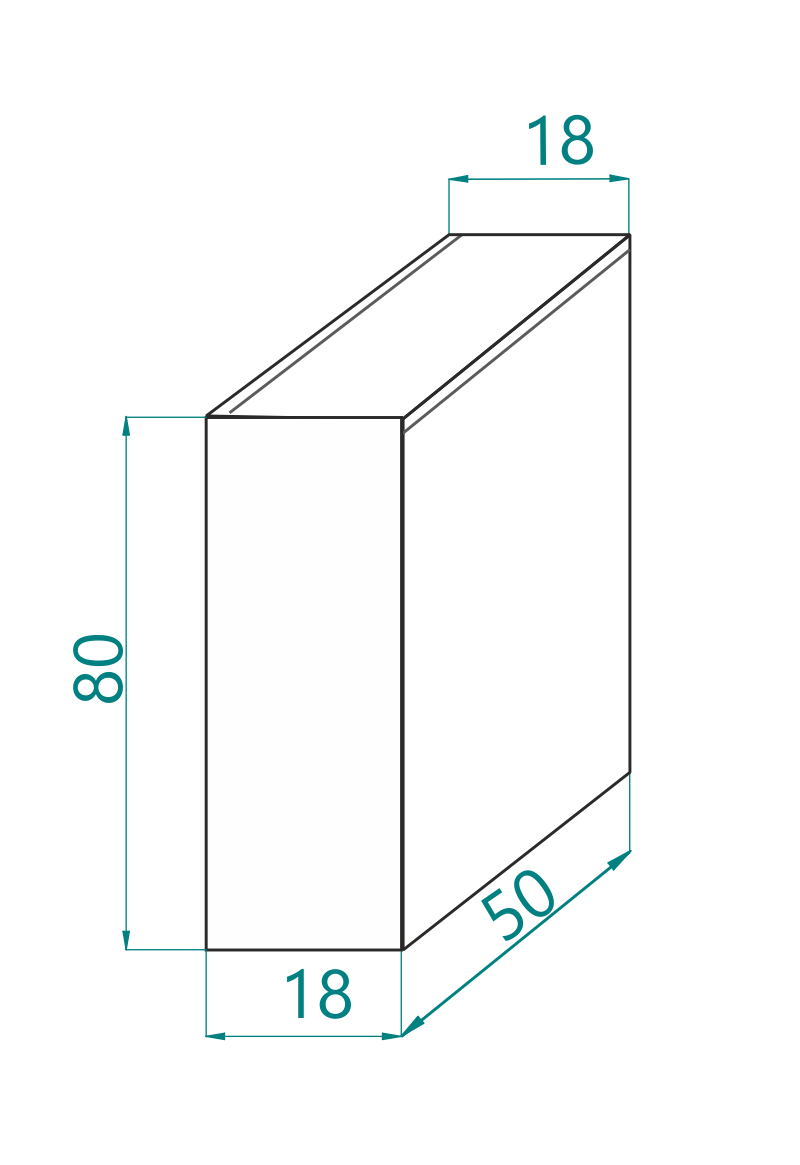

        Чертежи

        Примечание:

        Другой интерфейс разъема и корпус доступны по запросу. Активные компоненты вместе с пассивными могут использоваться в модулях SQS в соответствии с требованиями заказчика.

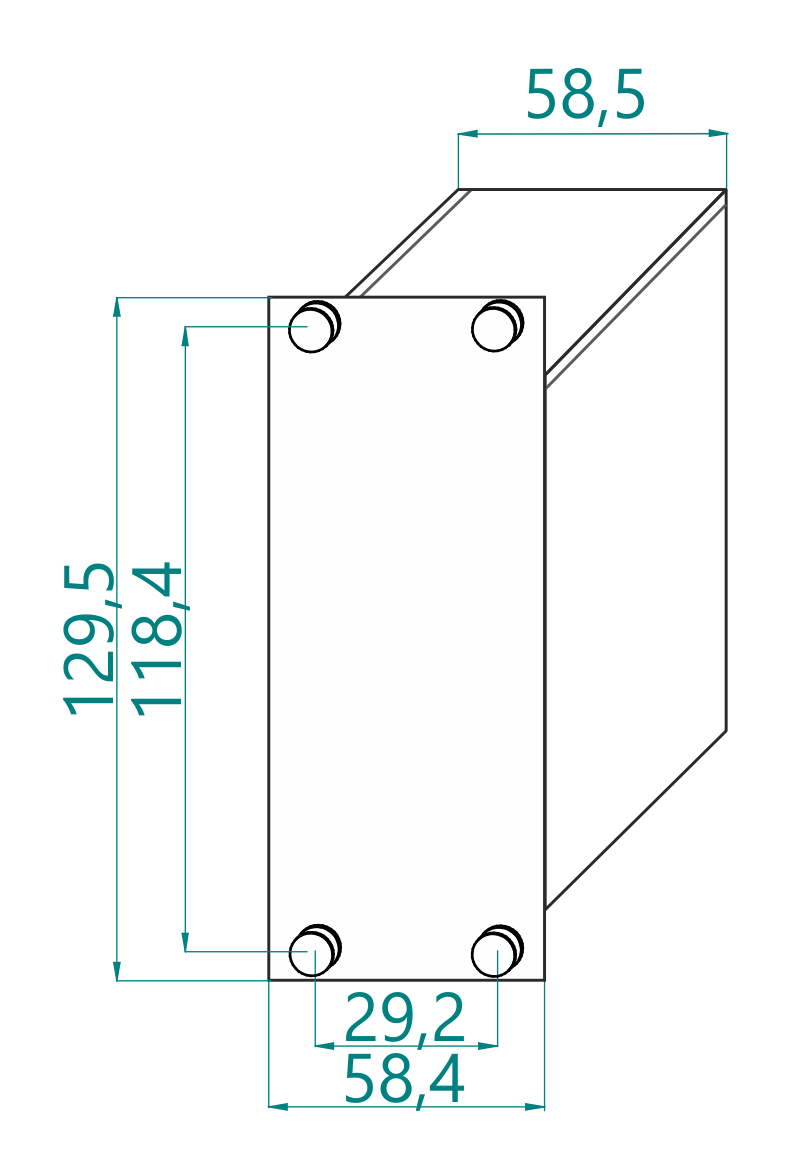

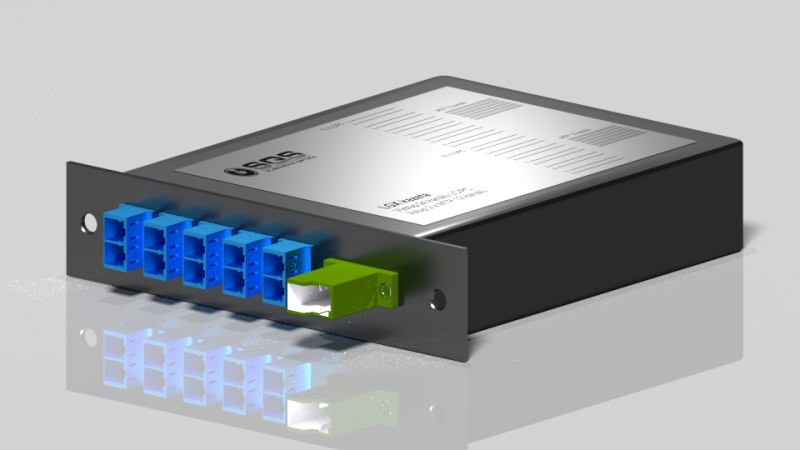

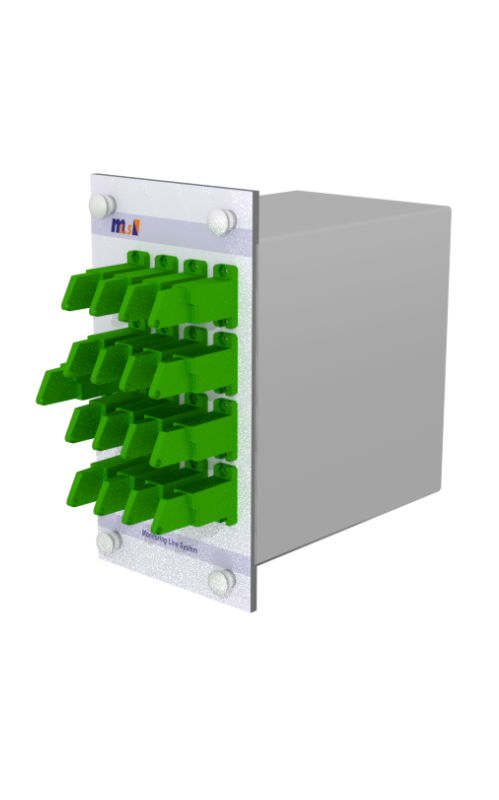

        LGX 3U

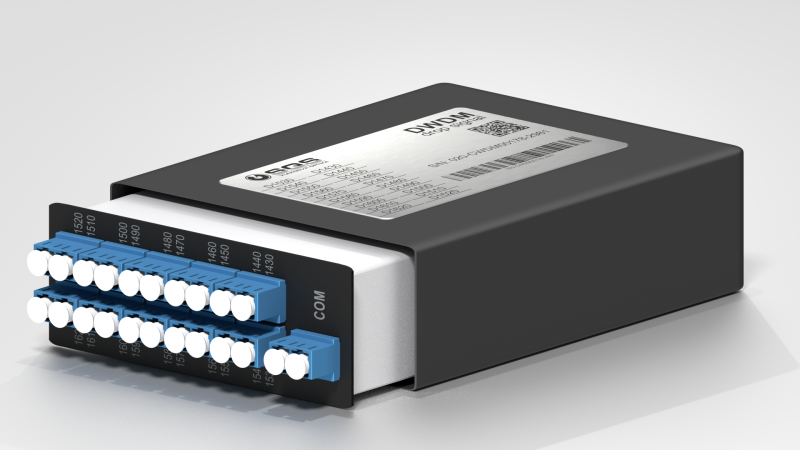

        20 LC Box

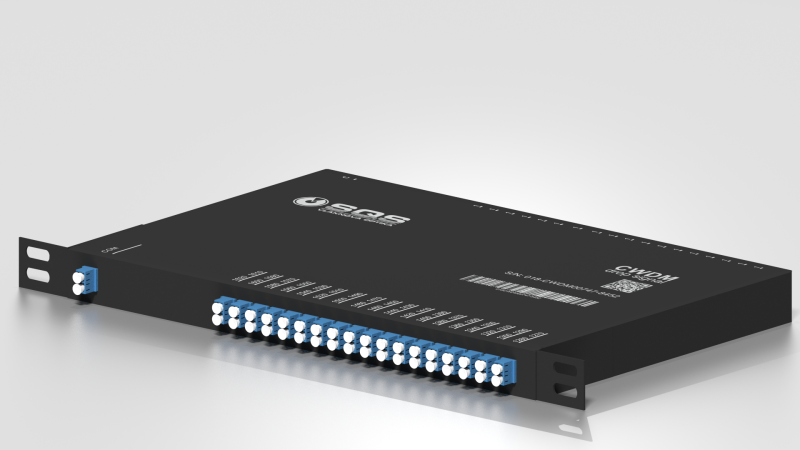

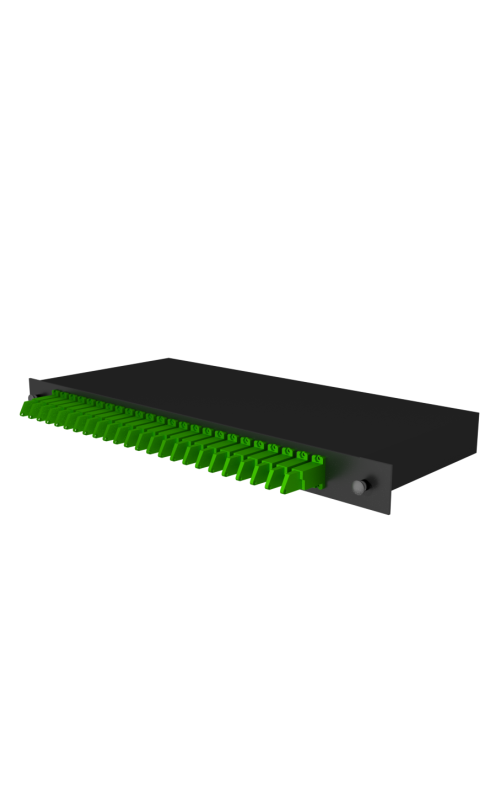

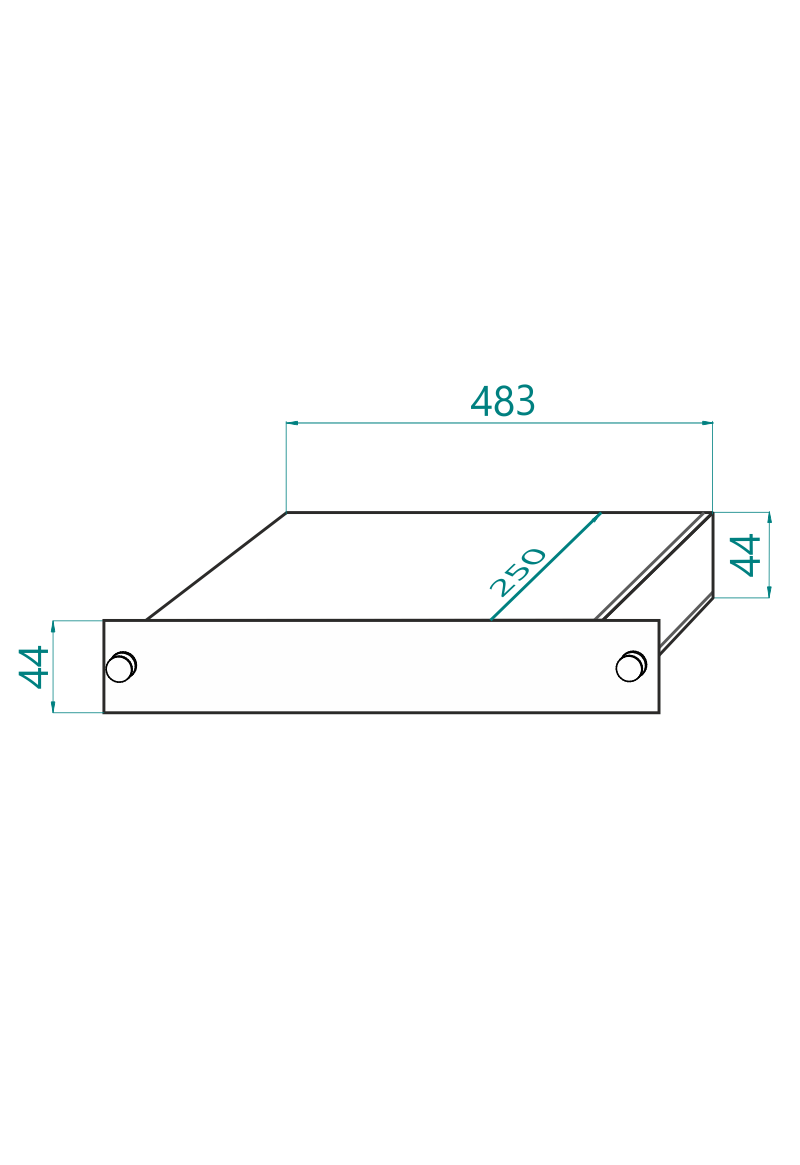

        1U 19'

        Для доступа к файлам требуется Авторизация
        Документация на модули оптических разветвителей PLC и FBT
        966.4 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
