Модуль оптической линии задержки серии SSTD избирательно направляет оптический сигнал через N компонентов задержки, время задержки которых последовательно нарастает пропорционально второй степени. Таким образом, модуль обеспечивает разрешение N бит регулируемого в цифровом виде времени задержки, вплоть до максимального времени задержки, определяемого заказчиком. Это достигается с помощью заявленной для патентования не механической конструкции, которая приводится в действие электрическим сигналом управления. Зафиксированное рабочее состояние сохраняет выбранный путь светового луча после отключения приводного сигнала.
Твердотельная конфигурация исключает необходимость в механическом движении и в использовании органических материалов. У модуля имеется входное и выходное оптоволокно. Светодиодные индикаторы на передней панели показывают избранную оптоволоконную петлю для каждого рабочего состояния. Также возможна поставка исполнения PM и более мощных версий.
Особенности:
- Диапазон времени задержки для 1ΔT: от нс до мс;
- Диапазон длин волн: от 1280 до 1580 нм;
- Обратные потери: 55 дБ;
- Вносимые потери: до 4.5 дБ.
Технические характеристики:
|
Параметр |
Минимальное |
Типовое |
Максимальное |
Ед. измерения |
|
Диапазон длин волн |
1520 |
1550 |
1580 |
нм |
|
1280 |
1310 |
1340 |
нм | |
|
Вносимые потери |
- |
4 |
4.5 |
дБ |
|
Перекрёстные помехи |
22 |
28 |
- |
дБ |
|
Время коммутации (спад, нарастание) |
- |
50 |
200 |
мкс |
|
Частота следования импульсов |
- |
- |
1 |
кГц |
|
Диапазон времени задержки |
нс |
- |
мс |
- |
|
Потери, зависящие от поляризации |
- |
0.25 |
0,45 |
дБ |
|
Поляризационная дисперсия |
- |
0.1 |
0.2 |
пс |
|
Обратные потери |
50 |
55 |
- |
дБ |
|
Рабочая температура |
0 |
- |
+60 |
°C |
|
Оптическая коммутируемая мощность |
- |
400 |
- |
мВт |
|
Температура хранения |
-40 |
+85 |
°C | |
|
Тип оптоволокна |
Corning SMF-28 |
- | ||
|

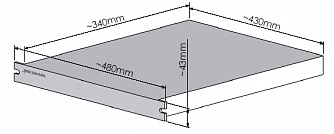

Размеры корпуса (Д x Ш x В) |
480 x 340 x 43 |
мм | ||
