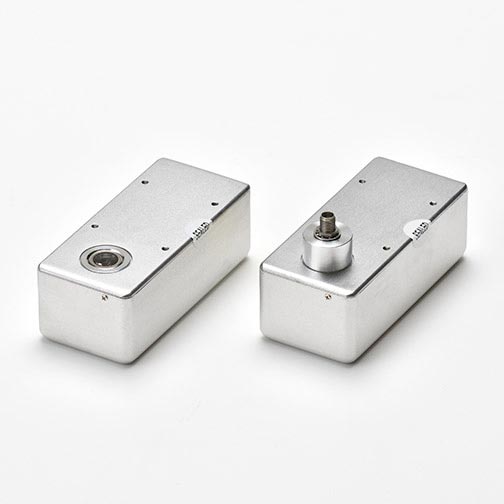

Эти ламповые модули включают в себя ксеноновую лампу-вспышку мощностью 5 Вт с блоком питания и триггерным гнездом и предназначены для обеспечения максимальной производительности лампы, включая высокую светоотдачу, высокую стабильность и длительный срок службы.
Подключение входного разъема (9-контактный D-sub)
Контактный номер. | Сигнал |
1 |
+ Входное напряжение (от 11 В до 28 В) |
2 |
+ Входное напряжение (от 11 В до 28 В) |
3 |
+Управление основным напряжением разряда (от 3,2 В до 4,8 В) |
4 | Триггерный вход RTN. |
5 |
+ Триггерный вход (от 5 до 10 В) |
6 | Входное напряжение RTN. |
7 | Входное напряжение RTN. |
8 | Система управления напряжением основного разряда RTN. |
9 | Нет подключения |
ПРИМЕЧАНИЕ: опорное напряжение (0 В) для этих изделий обозначается как RTN, а не GND. Это связано с тем, что рекомендуется подключать отдельно от GND. во избежание влияния внешних помех на сигнал запуска.
Для подключения GND. используйте корпус или отверстие для крепежного винта M3.
