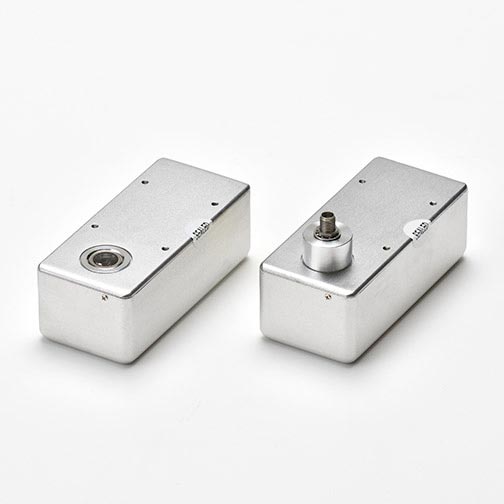

Эти ламповые модули включают в себя ксеноновую лампу-вспышку мощностью 5 Вт с блоком питания и триггерным гнездом и предназначены для обеспечения максимальной производительности лампы, включая высокую светоотдачу, высокую стабильность и длительный срок службы.
- Hamamatsu Photonics предлагает широкий спектр ксеноновых ламп для различных применений.
- Лампы обеспечивают высокую эффективность, низкий уровень нагрева, стабильность и долговечность.
- Они используются в различных областях, включая химический анализ, атмосферный анализ, газовый анализ, минеральный и геммологический анализ, контроль качества воды, анализ цвета, полупроводников, продуктов питания, диагностику и другие.
- Компания предлагает периферийные устройства, такие как триггерные сокеты и источники питания, для максимальной производительности ламп.
- Предоставляются услуги по проектированию и технической поддержке для оптимизации работы ламп и периферийных устройств.
- Возможны индивидуальные заказы на лампы и периферийные устройства.
Подключение входного разъема (9-контактный D-sub)
| Контактный номер | Сигнал |
| 1 |
+ Входное напряжение (от 11 В до 28 В) |
| 2 |
+ Входное напряжение (от 11 В до 28 В) |
| 3 |
+Управление основным напряжением разряда (от 3,2 В до 4,8 В) |
| 4 | Триггерный вход RTN. |
| 5 |
+ Триггерный вход (от 5 до 10 В) |
| 6 | Входное напряжение RTN. |
| 7 | Входное напряжение RTN. |
| 8 | Система управления напряжением основного разряда RTN. |
| 9 | Нет подключения |
ПРИМЕЧАНИЕ:
опорное напряжение (0 В) для этих изделий обозначается как RTN, а не GND. Это связано с тем, что рекомендуется подключать отдельно от GND. во избежание влияния внешних помех на сигнал запуска.
Для подключения GND. используйте корпус или отверстие для крепежного винта M3.
Подключение входного разъема (9-контактный D-sub)
| Контактный номер | Сигнал |
| 1 |
+ Входное напряжение (от 11 В до 28 В) |
| 2 |
+ Входное напряжение (от 11 В до 28 В) |
| 3 |
+Управление основным напряжением разряда (от 3,2 В до 4,8 В) |
| 4 | Триггерный вход RTN. |
| 5 |
+ Триггерный вход (от 5 до 10 В) |
| 6 | Входное напряжение RTN. |
| 7 | Входное напряжение RTN. |
| 8 | Система управления напряжением основного разряда RTN. |
| 9 | Нет подключения |
ПРИМЕЧАНИЕ:
опорное напряжение (0 В) для этих изделий обозначается как RTN, а не GND. Это связано с тем, что рекомендуется подключать отдельно от GND. во избежание влияния внешних помех на сигнал запуска.
Для подключения GND. используйте корпус или отверстие для крепежного винта M3.
Габаритные размеры (Единица измерения: мм)
|
