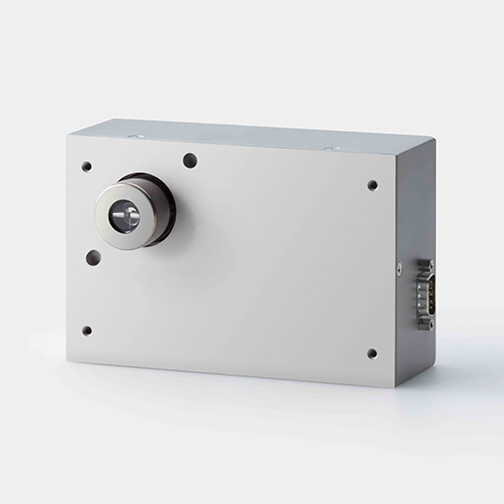

Эти ламповые модули включают в себя ксеноновую лампу-вспышку мощностью 20 Вт, блок питания и триггерное гнездо и предназначены для обеспечения максимальной производительности лампы. Они окажутся идеальными для широкого спектра применений, включая те, где требуется высокая частота повторения вспышек или высокая потребляемая мощность лампы. Благодаря точному расположению электродов отпадает необходимость в сложном выравнивании оптической оси, которое иногда требуется при установке или монтаже проводов.
Подключение входного разъема (9-контактный D-sub)
| Контактный номер. | Sugnal |
| 1 |
+Входное напряжение (от 21,6 В до 26,4 В) |
| 2 |
+Входное напряжение (от 21,6 В до 26,4 В) |
| 3 |
+Управление основным напряжением разряда (от 1,9 В до 4,76 В) |
| 4 | Триггерный вход RTN. |
| 5 |
+ Триггерный вход (от 5 до 10 В) |
| 6 | Входное напряжение RTN. |
| 7 | Входное напряжение RTN. |
| 8 | Система управления напряжением основного разряда RTN. |
| 9 | Нет подключения |
ПРИМЕЧАНИЕ: опорное напряжение (0 В) для этих изделий обозначается как RTN, а не GND. Это связано с тем, что рекомендуется подключать отдельно от GND. во избежание влияния внешних помех на сигнал запуска.
Для подключения GND. используйте корпус или отверстие для крепежного винта M3.
Габаритные размеры (Единица измерения: мм)
|
Поставщик
|
Hamamatsu |
