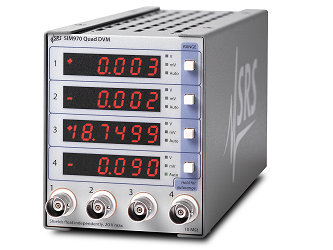

Четырехканальный цифровой вольтметр SIM970 компании Stanford Research Systems предназначен для точных измерений напряжения постоянного тока с превосходной долговременной точностью.
Для приложений, в которых необходимо контролировать много сигналов напряжений, в один мэйнфрейм SIM900 можно поместить до 16 каналов DVM. Четыре диапазона напряжения от ± 199.999 мВ до ± 19.9999 В могут быть выбраны автоматически или вручную. Вход внешнего сигнала триггера позволяет синхронизировать показания напряжения на всех четырех каналах для приложений, требующих совпадения показаний. Выход BUSY выдает TTL сигнал, когда снимаются показания.
Автокалибровка выполняется при каждом считывании путем последовательного измерения не только входного напряжения, но также земли и полных напряжений относительно калиброванного внутреннего эталона. Эта процедура автокалибровки практически исключает смещения и ошибки масштабирования и обеспечивает плавные переходы между диапазонами.
Яркий светодиодный дисплей на передней панели показывает обновленные показания три раза в секунду. Доступ к компьютеру через мэйнфрейм SIM900 (RS-232 или GPIB) позволяет регистрировать данные с разрешением 24 бита. Все каналы изолированы от земли и друг от друга. Модуль SIM970 использует изолированные разъемы BNC для входов, поэтому коаксиальные кабели могут использоваться для снижения уровня шума.
Особенности:
- Достоверные 5½-разрядные измерения;
- 4 изолированных канала;
- Яркие 7-сегментные ЖК-дисплеи;
- 3 декадных диапазона автоопределения пределов измерений, до ±19.9999 В;
- Входной импеданс 10 МОм;
- Внешний триггер для синхронизации;
- Уникальная непревывная самокалибровка;
- Подавление помех от сети питания 90 дБ.
Технические характеристики модулей SIM970 компании Stanford Research Systems:
|
Параметр |
Значение |
|
Число каналов |
4 |
|
Число разрядов |
5½ (±199999 дискретов)[ 1 ] |
|
Рабочие диапазоны |
|
|
Диапазон 1 |
±19.9999 В, 100 мкВ (раз-е), 1.5 дискрета шум (rms) [ 1 ] |
|
Диапазон 2 |
±1.99999 В, 10 мкВ (раз-е), 0.8 дискретов шум (rms) [ 1] |
|
Диапазон 3 |
±999.99 мВ, 10 мкВ (раз-е), 0.8 дискретов шум (rms) [ 1 ] |
|
Диапазон 4 |
±199.999 мВ, 1 мкВ (раз-е), 1.0 дискрет шум (rms) [ 1 ] |
|
Точность |
±(% считывание + дискреты) |
|
Диапазон 1 |
0.0010 + 2 (24 часа), 0.0050 + 2 (90 дней), 0.0080 + 2 (1 год) |
|
Диапазон 2 |
0.0002 + 2 (24 часа), 0.0050 + 2 (90 дней), 0.0080 + 2 (1 год) |
|
Диапазон 3 |
0.0002 + 2 (24 часа), 0.0050 + 2 (90 дней), 0.0080 + 2 (1 год) |
|
Диапазон 4 |
0.0002 + 4 (24 часа), 0.0050 + 6 (90 дней), 0.0080 + 6 (1 год) |
|
Погрешность передачи |
(погрешность дискретов за 24 часа)/2(тип.) |
|
Сопротивление на входе |
10 MОм ± 1 %, >3 ГОм регулируется в диапазонах 2 - 4 |
|
Входные порты |
BNC (Amphenol 31-10 или похожий) |
|
Триггер |
Внутренний, внешний (TTL) или удаленный |
|
Скорость обновления |
3.6/с (60 Гц), 3.0/с (50 Гц) |
|
Подавление помех от сети питания |
90 дБ (59 Гц - 61 Гц или 49 Гц - 51 Гц) |
|
КОСС (при постоянном токе) |
125 дБ |
|
Время установления сигнала |
1 сек (диапазон 1 - 3) 8 сек (диапазон 4) |
|
Рабочая температура |
0 °C - 40 °C, без конденсации |
|
Интерфейс |
Последовательный |
|
Разъемы |
BNC (4 спереди, 2 сзади) |
|
Мощность |
Питание подается от стойки SIM900, или от пользовательского источника питания постоянного тока (+5 В) |
|
Габаритные размеры |
3.0" × 3.6" × 7.0" (ШхВхД) |
|
Вес |
1 кг. |
|
Гарантия |
Один год |
|
Примечания: |
[ 1 ] Один дискрет - это изменение значения в младшей значащей цифре. Большее разрешение доступно через удаленный интерфейс |
|
Поставщик
|
Stanford Research Systems |
