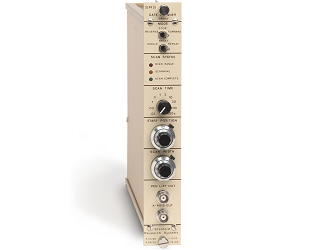

Модуль стробирующего сканера SR200 Stanford Research Systems разработан для автоматизации восстановления сигнала с помощью модулей SR250 и SR255. Восстановление формы сигнала выполняется путем медленного сканирования строба интегратора по интересующей форме сигнала. Оба модуля SR250 и SR255 компании Stanford Research Systems имеют входы управления задержкой внешнего строба. Сканер SR200 обеспечивает регулируемое линейное напряжение, необходимое для сканирования стробов с использованием этих входов. Начальная и конечная задержки, а также время сканирования полностью регулируются. Однократное или повторное сканирование может выполняться в прямом или обратном направлении по любой части формы сигнала. Можно выбрать время сканирования от 10 миллисекунд до 5 минут.
В дополнение к выходу управления задержкой, SR200 имеет выходной линейный сигнал по оси X от 0 до 10 вольт, предназначенный для управления осью X осциллографа или регистратора.
Особенности:
- Стробирующий сканер для SR250 и SR255;
- Прямое/обратное сканирование;
- Повторное/однократное сканирование;
- Выход для сигнала, поднимающего самописец;
- Время сканирования от 10 мс до 5 мин;
- Управление изменяемой шириной сканирования.
Технические характеристики сканера SR200 Stanford Research Systems:
|
Параметр |
Значение |
|
Система управления |
|
|
Прямое/обратное сканирование / Стоп |
Выбор направления или остановки сканирования |
|
Одиночное/Повторное сканирование / Сброс |
Выбор повторяющегося / однократного сканирования или сброса |
|
Время сканирования |
0.01 - 300 сек |
|
Начальная позиция |
Вращающаяся ручка на передней панели позволяет установить минимальный коэффициент умножения задержки (SR250) в скане |
|
Ширина скана |
Вращающаяся ручка на передней панели позволяет установить диапазон коэффициентов умножения задержки (SR250) в скане |
|
Выходы |
|
|
Управляющее напряжение |
Выход на задней панели подключается к входу умножителя задержки SR250 / SR255. Импеданс <1 Ом, 20 мА |
|
Самописец |
Логический сигнал, чтобы поднять перо самописца или загасить осциллограф. |
|
Ось X |
Сканирование от 0 до 10 В (постоянный ток) независимо от начальной позиции и настройки ширины сканирования |
|
Общие характеристики |
|
|
Источники питания |
+24 В/20 мА, +12 В/80 мА, -12 В/0 мА, -24 В/20 мА. 2 Вт |
|
Механические характеристики |
Стандартный NIM модуль |
|
Гарантия |
1 год |
