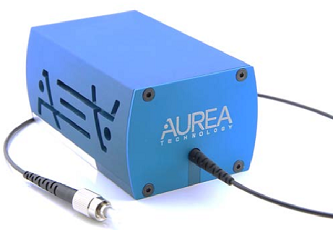

Компактные модули счета фотонов серии SPD_OEM_NIR на основе охлаждаемых InGaAs/InP лавинных фотодиодов разработаны для регистрации одиночных фотонов в диапазоне от 900-1700 нм. Представленные модули полностью автономны и не требуют дополнительных систем охлаждения или блоков управления.
Благодаря новейшей электронике модули SPD_OEM_NIR могут работать как в стробирующем, так и в непрерывном режимах, что очень удобно для регистрации фотонов с непрогнозируемым поведением (биологические и космические исследования). Например, непрерывный режим можно использовать для проведения грубых предварительных измерений, а затем в стробирующем режиме можно провести более точные.
Для заказа доступны две модели: ‘Standard’ и ‘Champion’. Модель Champion обладает низким уровнем шумов (скорость темнового счета (<1000 имп/сек)) и высокой квантовой эффективностью (до 30%). Кроме того, вероятность после импульсов для данной модели составляет < 0.1% при частоте триггерного сигнала до 100 МГц и разрешением по времени – 150 пс.
Модули оснащены USB интерфейсом для соединения с ПК. Графический интерфейс пользователя позволяет осуществлять настройку квантовой эффективности, мертвого времени и просматривать данные измерений. Модуль поставляет вместе с DLL библиотеками для работы со всеми основными языками программирования: LabVIEW, C++, Visual Basic и т.д.
Особенности:
- Непрерывный и стробирующий (100 МГц) режимы;
- Регулируемая квантовая эффективность: до 30 %;
- Скорость темнового счета <1000 импульсов/сек;
- Временной джиттер <200 пс;
- Вероятность после-импульсов <1%;
- Интерфейс USB 2.0;
- DLL библиотеки для LabVIEW и C++.
Применения:
- Квантовая криптография;
- Квантовая оптика;
- Коррелированный по времени счета одиночных фотонов (TCSPC);
- Визуализация времени жизни флуоресценции;
- Спектроскопия (Раман спектроскопия);
- Тестирование оптоволокон;
- ЛИДАР.
Технические параметры модулей счета фотонов серии SPD_OEM_NIR AUREA Technology:
|
Параметр |
Значение (измерено при 1550 нм) | |
|
Спектральный диапазон |
от 900 нм до 1700 нм | |
|
Тип оптического волокна |
Многомодовое оптоволокно (FC/PC разъем) | |
|
Модель |
Standard |
Champion |
|
Эффективность регистрации |
10%, 15%, 20% или 25% |
10%, 20% или 30% |
|
Скорость темнового счета (при квантовой эффективности 10%) |
<5000 импульсов/сек |
<1000 импульсов/сек |
|
Сигнал триггера |
от CW до 20 МГц |
от CW до 100 МГц |
|
Временной джиттер (при макс. квантовой эффективности) |
<200 пс |
<150 пс |
|
Мертвое время (при кв. эф. – 10%) |
от 1 мкс до 1 мс |
от 100 нс до 1 мс |
|
Вероятность после-импульсов (строб-импульс 10 нс, кв. эф. 10%) |
<1% |
<0.1% |
|
Время охлаждения |
<1 мин. при +25 °С | |
|
Диапазон рабочих температур |
+ 10 °C до + 30 °C | |
|
Интерфейс |
Mini-B USB 2.0 | |
|
Вес модуля |
800 г | |
|
Размеры |
143 x 68 x 50 мм3 (без вентилятора)
| |
|
Источник питания |
5 В (VDC), 5 Вт | |
|
Устройство ввода/вывода |
TTL - SMA разъем (доступен аналоговый вывод) | |
