Поставщик
|
AUREA Technology |
|
Тип прибора
|
счетчики фотонов |
|
Применение
|
для счета фотонов |
|
Тип детектора счета фотонов
|
модули счета фотонов |
|
Вид детектора
|
модули для счета фотонов |
|
Спектральный диапазон
|
400-1700 нм |

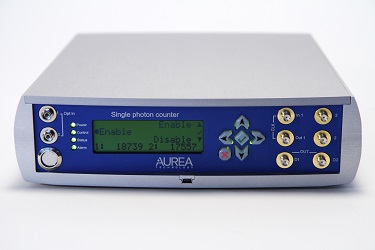

Модуль счета фотонов серии SPD_A_VISNIR от компании AUREA Technology является "лучшим в своем классе" высокопроизводительным детектором для счета одиночных фотонов для самых требовательных задач в регистрации слабых световых сигналов в спектральном диапазоне от 400 нм до 1700 нм. Модуль счета фотонов SPD_A_VISNIR обеспечивает неоспоримые характеристики для регистрации фотонов по сравнению с существующими решениями на основе стеклянных ФЭУ и твердотельных детекторов, микроканальных пластин.
Благодаря своему низкому уровню шумов и высокой эффективности регистрации фотонов, модули счета фотонов серии SPD_A_VISNIR позволяют ученым и инженерам проводить измерения очень низкой освещенности вплоть до уровня одного фотона. Разработанные с точки зрения "высокой производительности и простоты в использовании" инновационные модули счета фотонов серии SPD_A_VISNIR построены на основе совмещенного однофотонного кремниевого и InGaAs лавинного фотодиода (SPAD-Single Photon Avalanche Diode), интегрированной системы термоэлектрического охлаждения, быстрой электроники для обработки данных и интуитивно понятного пользовательского программного интерфейса.
В качестве опций доступны интегрированный время-цифровой преобразователь (TDC – time-to-digital convertor) или крайне низкая скорость темнового счета (<1000 импульсов/сек, версия Champion).

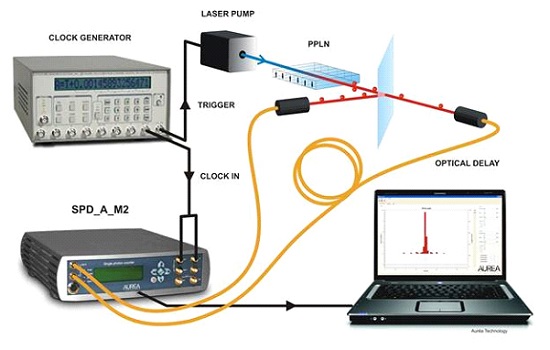

Благодаря недавнему прогрессу в квантовой физике, а также появлению кристаллов ниобата лития (PPLN кристаллы) и квантовых точек, быстрыми темпами развивается разработка источников единичных и запутанных фотонов. Такие источники фотонов требуют применения специальных модулей счета фотонов, например, SPD_A_VISNIR, характеризующихся очень низким уровнем темновых шумов. Двухканальные модули счета фотонов имеют два встроенных независимых детектора с одинаковой скоростью темнового счета и квантовой эффективностью, что позволяет им успешно работать с источниками единичных и запутанных фотонов.
Особенности:
- широкий спектральный диапазон от 400 до 1700 нм;
- высокая эффективность регистрации фотонов;
- очень низкая скорость темнового счета (до 25 импульсов/сек);
- регулируемая эффективность регистрации фотонов, мертвое время, ширина стробирующего импульса;
- простота использования с интерфейсом USB 2.0;

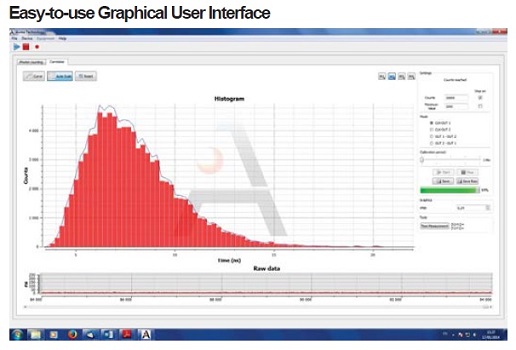

- графический интерфейс LabVIEW и C++ DLL библиотеки.
Применения:
- квантовая оптика, квантовая криптография, квантовые ямы;
- коррелированный во времени счет одиночных фотонов (TCSPC);
- рамановская спектроскопия;
- лазерная дальнометрия (ЛИДАР);
- флуоресценция, измерение времени жизни.
Параметры модулей счета фотонов серии SPD_A_VISNIR:
|
Параметр |
Канал 1 - видимый |
Канал 2 - инфракрасный |
|
Спектральный диапазон |
от 400 нм до 1060 нм |
от 900 нм до 1700 нм |
|
Тип оптического волокна |
одномодовое (9 мкм) или многомодовое оптоволокно (50 мкм, 62 мкм, 100 мкм) |
одномодовое (9 мкм) или многомодовое оптоволокно (50 мкм) |
|

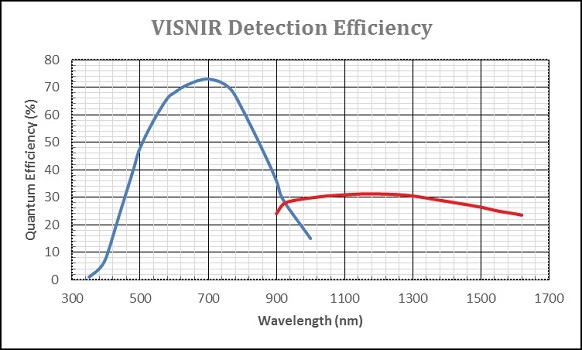

Эффективность регистрации фотонов, PDE |
до 65% при 650 нм, до 70% при 700 нм, до 45% при 830 нм |
регулируется до 30% при 1300 нм, регулируется до 25% при 1550 нм |
|
Скорость темнового счета |
класс E < 500 импульсов/сек, класс D < 250 импульсов/сек, класс С < 100 импульсов/сек, класс В < 50 импульсов/сек, класс A < 25 импульсов/сек |
класс А < 5000 импульсов/сек, класс АС < 1000 импульсов/сек (версия Champion) |
|
Временной джиттер |
< 350 пс при 830 нм (< 250 пс в качестве опции) |
< 200 пс при 1550 нм |
|
Мертвое время |
фиксируемое 33 нс |
регулируемое от 500 нс до 1 мс (шаг 100 нс) |
|
Вероятность после-импульсов |
< 0,5% при 1 MГц |
< 5% при 1 МГц |
|
Режим работы |
Непрерывный режим |
Стробирующий режим |
|
Максимальная скорость счета |
40 М импульсов/сек |
|
|
Максимальная скорость сигнала триггера |
|
регулируется до 20 МГц |
|
Эффективная ширина строб-импульса |
|
регулируется от 1 нс до 100 нс (шаг 0.5 нс) |
|
Задержка строб-импульса |
|
регулируется от 0 до 128 нс (шаг 0.5 нс) |
|
Выходной сигнал |
TTL сигнал (ширина 12 нс) | |
