Поставщик
|
Micro Photon Devices |
|
Применение
|
для счета фотонов |
|
Тип детектора счета фотонов
|
модули счета фотонов |
|
Вид детектора
|
модули для счета фотонов |

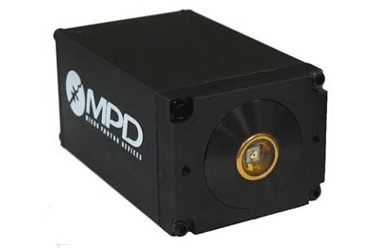

Модули счета фотонов серии PDС представляют собой электронный блок, который может использоваться совместно с любым кремниевым лавинным фотодиодом, работающим в гейгеровском режиме (SPAD фотодиод) при напряжении пробоя до 480 В, в процессе которого одиночный фотон создает лавину электронов достаточную для регистрации и счета электронных импульсов.
Для достижения желаемого компромисса между эффективностью регистрации фотонов и скоростью темнового счета перенапряжение выше напряжения пробоя регулируется в диапазоне от 5 В до 24 В. Интегрированная электроника для регистрации быстропротекающих временных процессов полностью раскрывает потенциальные возможности модуля для счета одиночных фотонов. С помощью легко регулируемого контроллера Пельтье модуль может работать с детекторами, установленными на охладитель с датчиком температуры. Детектор защищен от перегрева (например, при освещении солнечным светом) с помощью встроенного датчика контроля тока и температуры.
Запатентованная интегрированная активная схема гашения специально предназначена и оптимизирована для счета фотонов. Малые шумы детекторов и низкое потребление интегральных схем делают данные детекторные модули идеальными для применения в переносном оборудовании и задачах, требующих малого энергопотребления.
- работает с любым SPAD фотодиодом для регистрации одиночных фотонов с напряжением пробоя до 480 В;
- перенапряжение 5 В до 24 В относительно напряжения пробоя;
- электронный временной джиттер до 20 пс;
- детектор полностью защищен от перегрева;
- встроенное управление термоэлектрическим охладителем;
- низкое энергопотребление;
- простота использования.
Применения:
- медицинская диагностика;
- геномика;
- флуоресцентная спектроскопия;
- адаптивная оптика;
- квантовая криптография;
- лазерное зондирование (ЛИДАР).
Технические характеристики модулей счета фотонов серии PDC Micro Photon Devices:
|
Параметр |
Минимальное значение |
Типовое значение |
Максимальное значение |
Величина | ||
|
Временной джиттер | ||||||
|
Выход TTL |
100 |
пс | ||||
|
Выход NIM |
20 | |||||
|
Напряжение импульса гашения |
20 |
В | ||||
|
Уровень перенапряжения над напряжением пробоя (регулируется на фабрике) |
5 |
18 |
В | |||
|
Ток Пельтье охладителя |
1.4 |
А | ||||
|
Регулируемая температура Пельтье (холодная сторона) |
- 20 |
0 |
0С | |||
|
Мертвое время (регулируется на фабрике) |
50 |
300 |
нс | |||
|
Напряжение питания |
постоянное напряжение питания от 5 до 12 В | |||||
|
Время нарастания и время спада импульса TTL выхода |
менее 2 нс при нагрузке 10 пФ | |||||
|
Длительность выходного импульса |
типовое значение 20 нс | |||||
