Поставщик
|
AUREA Technology |
|
Тип прибора
|
счетчики фотонов |
|
Применение
|
для счета фотонов |
|
Тип детектора счета фотонов
|
модули счета фотонов |
|
Вид детектора
|
модули для счета фотонов |
|
Спектральный диапазон
|
400-1060 нм |
Модуль счета фотонов серии LynXea_VIS от компании AUREA Technology представляет собой высокопроизводительный детектор нового поколения типа "все-в-одном", который идеально подходит для коррелированного по времени счета одиночных фотонов (TCSPC - Time Correlated Single Photon Counting), измерения времени жизни или регистрации слабых и быстрых световых сигналов в видимой области спектра.
Благодаря объединению в одном устройстве высокоэффективного однофотонного кремниевого лавинного фотодиода и интегрированной схемы коррелированного по времени счета одиночных фотонов (TCSPC) модуль счета фотонов серии LynXea_VIS обеспечивает быстрое и точное измерение временных параметров с временным разрешением 65 пс.

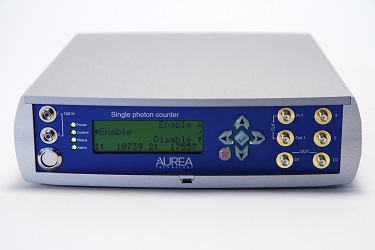

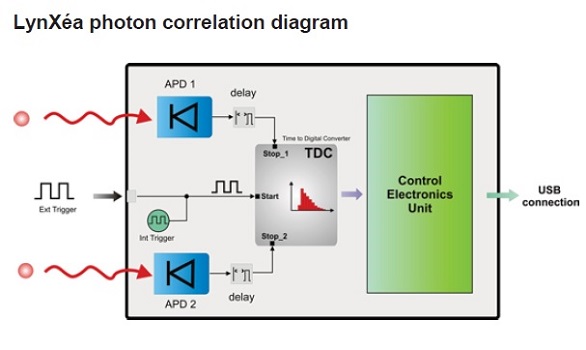

Модуль счета фотонов серии LynXea_VIS состоит из одного или двух независимых однофотонных кремниевых лавинных фотодиодов (SPAD-Single Photon Avalanche Diode) с время-цифровым преобразователем (TDC – time-to-digital convertor) и не требует внешних подключаемых к компьютеру плат счета фотонов. В дополнение к своему элегантному и эргономичному дисплею расположенному на передней панели модуль счета фотонов серии LynXea_VIS обеспечивает подключение к компьютеру через высокоскоростной интерфейс USB 2.0. Управление модулем осуществляется удобным графическим интерфейсом пользователя, который позволяет изменять и регулировать параметры проводимых измерений, а также отображать и сохранять результаты измерений в виде кривых, гистограмм и набора данных.
Измерение времени жизни при флуоресценции используется в многочисленных научных и промышленных применениях, таких как определение характеристик молекул (белки, пептиды, липиды и т.д.), нанотехнологии (углеродные нанотрубки) или формирование изображения в микроскопии.

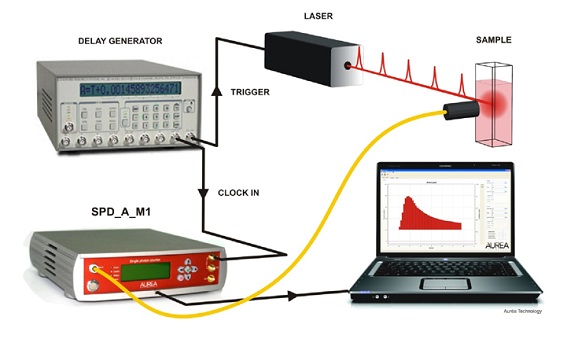

Сигнал флуоресценции представляет собой свет очень низкой интенсивности и измеряется очень чувствительным оптическим детектором - счетчиком фотонов. Такой детектор, как например, модуль счета фотонов серии LynXea_VIS, связанный с временным коррелятором может восстановить сигнал флуоресценции. Методика коррелированного по времени счета единичных фотонов (TCSPC) особенно широко используется при флуоресцентных измерениях. В самом деле, путем суммирования небольших откликов с образца, полученных в течение нескольких циклов возбуждения/эмиссии, получаем сигнал флуоресценции.
Модуль счета фотонов серии LynXea_VIS является единственным из доступных сегодня в отрасли готовых решений типа "все-в-одном" для коррелированного по времени счета одиночных фотонов (TCSPC) в видимой области спектра!
Особенности:
- спектральный диапазон от 400 до 1060 нм;
- высокая эффективность регистрации фотонов >70% при 700 нм;
- временное разрешение 65 пс;
- временная шкала до 400 нс;
- 1 или 2 независимых канала;
- скорость счета до 400 000 импульсов/сек;
- простота использования с интерфейсом USB 2.0;
- графический интерфейс LabVIEW и C++ DLL библиотеки.
Применения:
- кореллированная по времени флуоресценция и фотолюминесценция;
- коррелированный по времени счет одиночных фотонов (TCSPC);
- спектроскопия одиночных молекул;
- измерение времени жизни при флуоресценции;
- ЛИДАР и времяпролетные измерения.
Параметры модулей счета фотонов серии LynXea_VIS:
|
Параметр |
Значение | |
|
Детектор для счета фотонов: | ||
|
Спектральный диапазон |
от 400 нм до 1060 нм | |
|
Тип оптического волокна |
одномодовое (9 мкм) или многомодовое оптоволокно (50 мкм, 62 мкм, 100 мкм) | |
|

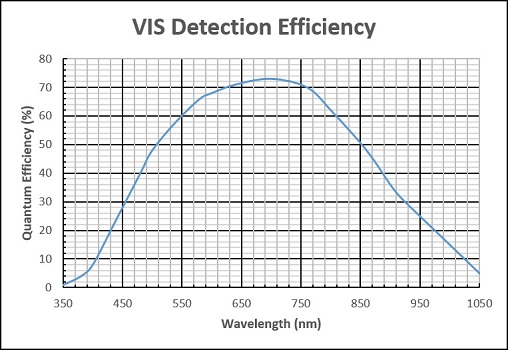

Эффективность регистрации фотонов |
до 65% при 650 нм, до 70% при 700 нм, до 45% при 830 нм | |
|
Скорость темнового счета |
класс E < 500 импульсов/сек, класс D < 250 импульсов/сек, класс С < 100 импульсов/сек, класс В < 50 импульсов/сек, класс A < 25 импульсов/сек | |
|
Временное разрешение |
< 350 пс при 830 нм (< 250 пс в качестве опции) | |
|
Мертвое время |
33 нс | |
|
Вероятность после-импульсов |
< 0,5% при 10 MГц при 500 нс строб-импульсе | |
|
Максимальная скорость счета |
Непрерывный режим |
Стробирующий режим |
|
40 М импульсов/сек |
20 МГц | |
|
Эффективная ширина строб-импульса |
|
от 10 нс до 500 нс (шаг 0.5 нс) |
|
Задержка строб-импульса |
|
от 0 до 500 нс (шаг 2 нс) |
|
Время-цифровой преобразователь (TDC): | ||
|
Временная шкала |
до 400 нс |
до 250 нс |
|
Временная корзина |
регулируемая от 65 пс (шаг 65 пс) | |
|
Скорость счета |
до 400 000 импульсов/сек | |
|
Режимы корреляции |
корреляция между сигналом триггера и входным каналом 1, корреляция между сигналом триггера и входным каналом 2, перекрестная корреляция между каналами 1 и 2 | |
