Модуль счета фотонов серии LynXea_NIR от компании AUREA Technology представляет собой высокопроизводительный детектор нового поколения типа "все-в-одном", который идеально подходит для коррелированного по времени счета одиночных фотонов (TCSPC), измерения времени жизни или регистрации слабых и быстрых световых сигналов в инфракрасной области спектра.
Благодаря объединению в одном устройстве высокоэффективного однофотонного InGaAs лавинного фотодиода и интегрированной схемы коррелированного по времени счета одиночных фотонов (TCSPC) модуль счета фотонов серии LynXea_NIR обеспечивает быстрое и точное измерение временных параметров с временным разрешением 60 пс.

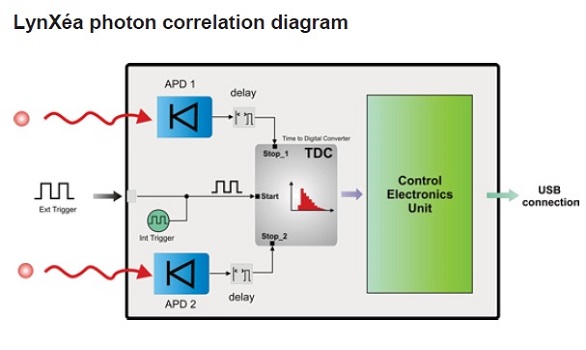

Модуль счета фотонов серии LynXea_NIR состоит из одного или двух независимых однофотонных InGaAs лавинных фотодиодов (SPAD-Single Photon Avalanche Diode) с время-цифровым преобразователем (TDC – time-to-digital convertor) и не требует внешних подключаемых к компьютеру плат счета фотонов.

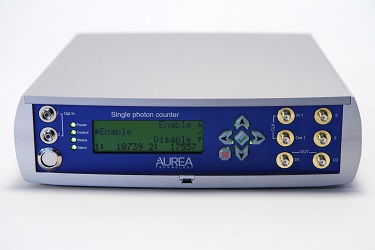

В дополнение к своему элегантному и эргономичному дисплею расположенному на передней панели модуль счета фотонов серии LynXea_NIR обеспечивает подключение к компьютеру через высокоскоростной интерфейс USB 2.0. Управление модулем осуществляется удобным графическим интерфейсом пользователя, который позволяет изменять и регулировать параметры проводимых измерений, а также отображать и сохранять результаты измерений в виде кривых, гистограмм и набора данных.
Модуль счета фотонов серии LynXea_NIR является единственным из доступных сегодня в отрасли готовых решений типа "все-в-одном" для коррелированного по времени счета одиночных фотонов (TCSPC) в инфракрасной области спектра!

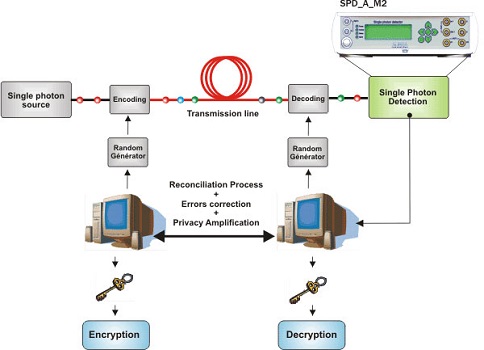

Квантовая криптография является новой технологией, использующая принципы квантовой физики для достижения существенно более высоких уровней шифрования по сравнению с традиционными технологиями безопасности. В квантовой криптографии квантовые ключи, нераскрываемые обычными методами, тайно рассылаются между двумя участниками. Квантовая рассылка ключей (QKD-quantum key distribution) позволяет обеспечить абсолютную конфиденциальность передаваемого ключа, потому что уровень безопасности гарантируется физическим принципом в отличие от традиционной криптографии, основанной на алгоритмах.
В волоконно-оптической связи принцип квантовой рассылки ключей основан на снижении освещенности до минимально возможного уровня - одного фотона. Точное измерение фотонов требует применения модулей счета единичных фотонов, а также однофотонных источников и источников запутанных фотонных пар. Одной из наиболее важных составляющих квантовой рассылки ключей является применение высокочувствительных детекторов для счета одиночных фотонов, которые не только используются для получения разосланных секретных ключей, но и для выявления возможных хакеров.
Благодаря высокой эффективности модулей счета фотонов серии LynXea_NIR (очень низкий уровень шума и высокая эффективность регистрации фотонов) государственные учреждения, финансовые институты, центры обработки данных или компании с распределенными офисами могут зашифровывать свою конфиденциальную информацию с самым высоким уровнем безопасности для передачи на расстояния, превышающие 100 км.
Особенности:
- спектральный диапазон от 900 до 1700 нм;

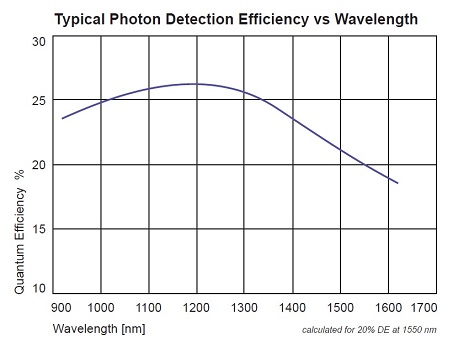

- высокая эффективность регистрации фотонов до 25%;
- временное разрешение 60 пс;
- временная шкала до 250 нс;
- 1 или 2 независимых канала;
- простота использования с интерфейсом USB 2.0;
- графический интерфейс LabVIEW и C++ DLL библиотеки.
Применения:
- однофотонные источники, квантовые точки;
- кореллированная во времени флуоресценция и фотолюминесценция;
- спектроскопия одиночных молекул;
- измерение времени жизни при флуоресценции;
- квантовая криптография;
- ЛИДАР и времяпролетные измерения.
Параметры модулей счета фотонов серии LynXea_NIR:
|
Параметр |
Значение |
|
Детектор для счета фотонов: | |
|
Спектральный диапазон |
от 900 нм до 1700 нм |
|
Тип оптического волокна |
одномодовое (9 мкм) или многомодовое оптоволокно (50 мкм) |
|
Эффективность регистрации фотонов |
регулируется от 10% до 25% (с шагом 5%) |
|
Скорость регистрации |
до 20 МГц регулируется внешним или внутренним генератором сигнала триггера |
|
Скорость темнового счета |
< 5000 импульсов/сек при 10% PDE с одномодовым волокном, < 1000 импульсов/сек при 10% PDE с одномодовым волокном (версия Champion, AC опция) |
|
Вероятность после-импульсов |
< 0,5% при 100 кГц при 10 нс строб-импульсе и 10% PDE |
|
Временной джиттер |
< 200 пс при 20% PDE, < 500 пс при 10% PDE |
|
Эффективная ширина стоб-импульса |
регулируемая ширина от 1 нс до 100 нс (шаг 0.5 нс), регулируемая задержка от 0 нс до 128 нс (шаг 0.5 нс) |
|
Время-цифровой преобразователь (TDC): | |
|
Временная шкала |
до 250 нс |
|
Временная корзина |
регулируемая от 60 пс (шаг 60 пс) |
|
Скорость счета |
до 400 000 импульсов/сек |
|
Скорость сигнала триггера |
до 20 МГц |
