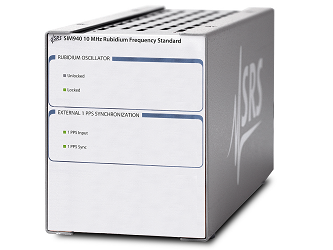

Модуль SIM940 компании Stanford Research Systems содержит рубидиевый генератор (модель SRS PRS10) в платформу SIM900. Он обеспечивает стабильную и надежную работу с предполагаемым 20-летним изменением свойств в результате старения менее 5 × 10–9 и продемонстрированной средней наработкой на отказ рубидиевого генератора (MTBF) более 200 000 часов. SIM940 - идеальный инструмент для калибровочных и научно-исследовательских лабораторий или для любого применения, требующего точного стандарта частоты.
Модуль имеет три 10 МГц выхода с исключительно низким фазовым шумом (-130 дБн / Гц при смещении 10 Гц) и одной секундной дисперсией Аллана (<2 × 10-11). SIM940 может быть синхронизирован по фазе с внешним опорным сигналом 1 имп./сек (например, GPS), обеспечивая производительность Stratum 1. Также предоставляется выходной сигнал 1 имп./сек, который имеет джиттер менее 1 нс и может быть установлен с разрешением 1 нс.
Всеми функциями SIM940 можно управлять с компьютера через мейнфрейм SIM900. Оба интерфейса RS-232 и GPIB поддерживаются мэйнфреймом.
Особенности:
- 3 выхода: 10 МГц;
- вход 1 имп./сек и выход для синхронизации по GPS;
- старение за 20 лет менее 0.005 ppm;
- сверхнизкий уровень фазовых шумов (<-130 дБн/Гц при отстройке 10 Гц);
- удаленный интерфейс.
Технические характеристики модулей SIM940 компании Stanford Research Systems:
|
Параметр |
Значение |
|
Выход |
|
|
Частота выходного сигнала |
синусоидальный: 10 МГц, 10 мкс ширина 1 имп./сек |
|
Амплитуда (±10 %) |
0.5 Вrms (+7 дБм) в 50 Ом |
|
Амплитуда 1 имп./сек |
2.5 В в 50 Ом, 5 В при высоких импедансах |
|
Фазовый шум(SSB) |
<-130 дБc/Гц (10 Гц) |
|
Паразитный |
<-100 дБc (100 кГц BВт) |
|
Гармонические колебания |
<-60 дБc |
|
Точность при поставке |
±5×10-11 |
|
Старение (через 30 дней) |
<5 × 10-11 (ежемесячно) |
|
Кратковременная стабильность |
<2 × 10-11 (1 сек) |
|
Режим Holdover |
72 часа Stratum 1 (1 × 10-11) |
|
Точность регулировки |
<5 × 10-12 |
|
Время прогрева |
<6 минут (синхронизация) |
|
Условия внешней среды |
|
|
Рабочая температура |
+10 °C - +40 °C |
|
Стабильность температуры |
Δf/f < ±1 × 10-10 (+10 °C - +40 °C) |
|
Температура хранения |
-55 °C - +85 °C |
|
Магнитное поле |
Δf/f < 2 × 10-10 при 1 Гаусс изменении полярности |
|
Относительная влажность |
95 % (без конденсации) |
|
Общие характеристики |
|
|
Мощность |
Питание подается от стойки SIM900, или пользовательского источника питания 24 В (DC) (опция) (2.2 A на старте, 0.6 A после прогрева) |
|
Интерфейс |
Последовательный, прямо к PRS10 |
|
Габаритные размеры, вес |
3.0" × 3.6" × 7.0" (ШхВхД), 2.3 кг |
|
Гарантия |
Один год |
