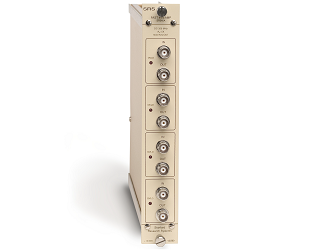

Модуль 350 МГц предусилителя SR240A Stanford Research Systems представляет собой 4-канальный прибор со связью по постоянному току с коэффициентом усиления 5 на канал. Усилители можно использовать независимо или каскадно, чтобы обеспечить усиление 5, 25, 125 или 625. Быстрое время нарастания, низкий уровень шума и точность постоянного тока делают SR240A идеальным инструментом для использования с фотоумножителями и фотодиодами.
Предусилитель SR240A полезен для усиления небольших сигналов до уровней, которые могут обрабатываться другими модулями системы. Как правило, на входе SR250 требуется сигнал не менее нескольких милливольт. Если ваш детектор не обеспечивает этот уровень сигнала, SR240A можно использовать перед SR250 для обеспечения достаточной амплитуды сигнала.
Особенности:
- Четыре независимых канала;
- Полоса пропускания: до 350 МГц;
- Время нарастания и спада: 1 нс;
- Коэффициент усиления по напряжению в 625 раз;
- Шум на входе: 6.4 нВ/√Гц;
- Импеданс на входе и выходе: 50 Ом;
- Время восстановления после: 3 нс;
- Превосходная линейность фазочастотной характеристики.
Технические характеристики модулей SR240A Stanford Research Systems:
|
Параметры |
Значения |
|
Общие характеристики |
|
|
Каналы усилителя |
4 |
|
Входы & Выходы |
50 Ом |
|
Ширина полосы |
DC - 350 MГц (-3 дБ) |
|
Время нарастания/спада |
1 нс (1 канал) |
|
Усиление напряжения |
5 на канал. до 4 каналов могут быть объединены в каскад. |
|
Шум на входе |
6.4 нВ/√Гц |
|
Рабочий диапазон |
Входы: ±200 мВ, Выходы: ±1.0 В |
|
Задержка распространения |
2.7 нс на канал |
|
Время восстановления |
3 нс после 10× перегрузки |
|
Защита входа |
±50 В для <1 мкс |
|
Выходной зажим |
±1.6 В |
|
Обнаружение перегрузки на выходе |
±1.3 В |
|
Перекрестные помехи |
-60 дБ |
|
Рабочая температура |
0 °C - 40 °C, без конденсации |
|
Механические характеристики |
Стандартный NIM модуль |
|
Гарантия |
1 год |
