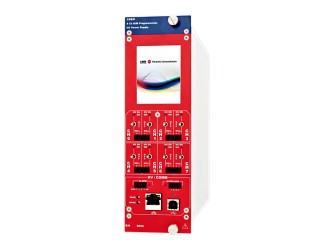

Модуль питания N8032, 8 каналов, 500 В/10 мА

CAEN N8032 обеспечивает 8 независимых каналов напряжением 500 В / 10 мА с механикой NIM. Каждый канал может обеспечивать максимальное напряжение 500 В и максимальный ток 10 мА. Устройство доступно с положительным, отрицательным и “смешанным” (4 положительных и 4 отрицательных) каналами.

Выходы каналов выводятся через разъемы SHV. Скорости увеличения и уменьшения мощности высоковольтного сигнала могут быть выбраны независимо для каждого канала в диапазоне 1 ÷ 100 В / с с шагом 1 В /с. Модуль имеет разрешение 50 нА.

Особенности:

• 8 независимых каналов в модуле NIM 2U;
• диапазон выходного напряжения 500 В / 10 мА;
• Каналы с положительной или отрицательной полярностью;
• Коаксиальные выходные разъемы SHV;
• Низкая Пульсация;
• Предупреждение о пониженном / перенапряжении, перегрузке по току и максимальному напряжению. защита от напряжения;
• Логика блокировки для включения платы и отключения отдельного канала;
• Разрешение 50 нА (с 10-кратным увеличением: 5 нА);
• 2,8-дюймовый цветной сенсорный дисплей;
• Локальное и дистанционное управление (USB2.0 /Ethernet);
• Программные инструменты для удобного управления каналами.

Управление модулем может осуществляться как локально благодаря цветному ЖК-дисплею с сенсорным экраном 2,8 дюйма и полностью переработанным пользовательским интерфейсом, так и удаленно, через USB 2.0 или Ethernet.

Для управления этими устройствами доступен полный набор программных средств; пользователь может свободно загружать библиотеки низкого уровня, драйвер LabVIEW и графическое прикладное программное обеспечение. Пользователь может отслеживать состояние модуля и настраивать параметры HV для каждого канала в режиме реального времени.

Функции безопасности позволяют модулю работать как генератор тока и включают в себя:

• Предупреждение о перенапряжении и пониженном напряжении
• Когда выходное напряжение отличается от запрограммированного значения более чем на 2% от установленного значения (минимум 10 В).
• Обнаружение перегрузки по току
• Когда канал пытается превысить запрограммированный предел тока, он сигнализирует о том, что находится в режиме “перегрузки по току” и переходит в состояние ОТКЛЮЧЕНИЯ. Выходное напряжение изменяется для поддержания тока ниже запрограммированного предела в течение программируемого времени отключения, затем канал отключается. Если для отключения установлен ”режим постоянного тока", канал ведет себя как генератор тока.
• Аппаратные средства VMAX и IMAX
• Максимальное выходное напряжение и максимальное значение тока могут быть установлены с помощью потенциометра на передней панели на одном и том же общем значении для всех каналов платы. Значения IMAX и VMAX можно считывать с помощью программного обеспечения.
• Блокировка Защитной панели
• Общая логика блокировки для включения / выключения каналов и отдельные входные сигналы для функции отключения канала.
