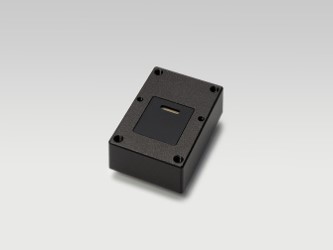

Серия H14066 является наиболее распространенным стандартным типом микро ФЭУ и имеет встроенный высоковольтный источник питания. H14066-01 – это модуль микро ФЭУ на основе многощелочного фотокатода со спектральным откликом от 300 нм до 850 нм.
Технические характеристики:
|
Параметр |
Значение |
|
Спектральный отклик |
300-850 нм |
|
Длина волны чувствительности (пик.) |
420 нм |
|
Материал фотокатода |
Многощелочной фотокатод |
|
Материал окна |
Боросиликатное стекло |
|
Эффективная площадь |
1 мм x 4 мм |
|
Входное напряжение |
От +4.75 до +5.25 В |
|
Макс. входное напряжение |
+5.5 В |
|
Макс. входной ток |
5 мА |
|
Макс. средний ток выходного сигнала |
5 мкА |
|
Макс. управляющее напряжение |
+1.15 В |
|
Рекомендованный диапазон контроля напряжения |
От +0.5 до 1.0 В |
|
Входной импеданс управляющего напряжения |
1 МОм |
|
Световая чувствительность фотокатода (мин.) |
15 А/лм |
|
Световая чувствительность фотокатода (тип.) |
200 мкА/лм |
|
Чувствительность фотокатода к излучению (тип.) |
62 мА/Вт |
|
Отношение красное/белое |
0.2 |
|
Световая чувствительность анода (мин.) |
15 А/лм |
|
Световая чувствительность анода (тип.) |
70 А/лм |
|
Чувствительность анода к излучению (тип.) |
2.2 x 104 |
|
Усиление (тип.) |
3.5 x 105 |
|
Темновой ток анода (тип.) |
0.3 нА |
|
Темновой ток анода (макс.) |
3 нА |
|
Время нарастания |
1.2 нс |
|
Шум пульсации (от пика до пика) |
0.3 мВ |
|
Время установления сигнала |
10 с |

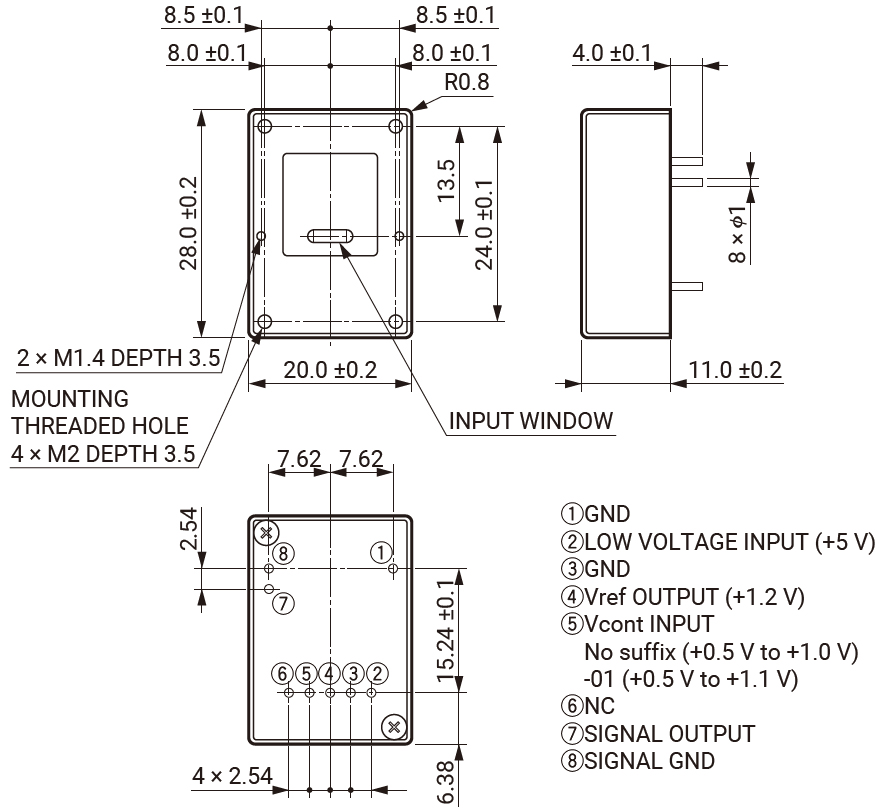

Габариты:
|
Поставщик
|
Hamamatsu |
