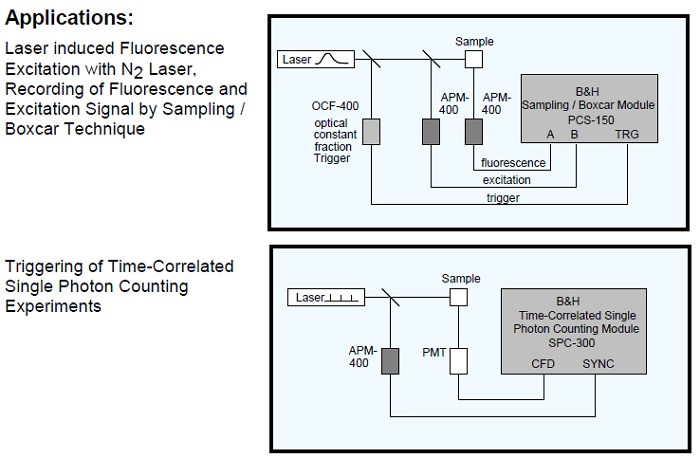

Фотодетектор APM-400 представляет собой высокоскоростной модуль лавинного фотодиода, предназначенный для регистрации импульсных световых сигналов и для триггерных применений. Модуль APM-400 включает в себя питание для лавинного фотодиода вместе с температурной компенсацией для коэффициента усиления диода. Благодаря питанию +12В модуль APM-400 можно питать напрямую от TCSPC плат компании Becker&Hickl или от обычного источника питания +12В.
Особенности:
- спектральный диапазон от 330 нм до 1100 нм;
- размер активной области от 0.03 мм2 до 7 мм2;
- высокая скорость – время нарастания до 150 пс, ширина 320 нс;
- напряжение питание +12 В;
- внутренняя температурная компенсация.
Технические параметры модуля лавинного фотодиода APM-400:
|
Параметр |
Значение | |||||
|
Размер активной области |
0.03 мм2 |
0.042 мм2 |
0.19 мм2 |
0.78 мм2 |
1.77 мм2 |
7.0 мм2 |
|
Ширина импульса |
0.45 нс |
0.32 нс |
0.4 нс |
0.5 нс |
2.3 нс |
3.0 нс |
|
Время нарастания импульса |
0.15 нс |
0.16 нс |
0.2 нс |
0.25 нс |
1.1 нс |
1.2 нс |
|
Коэффициент усиления (регулируется потенциометром) |
1 до 100 | |||||
|
Полярность выходного сигнала |
положительная (APM-400-P) или отрицательная (APM-400-N) | |||||
|
Спектральный диапазон |
330 до 1050 нм | |||||
|
Длина волны пиковой чувствительности |
750 нм | |||||
|
Квантовая эффективность (630 нм) |
75% | |||||
|
Габаритные размеры |
91х38х30 мм | |||||
|
Разъем сигнала |
SMA | |||||
