Поставщик
|
Stanford Research Systems |
|
Серия
|
NIM |

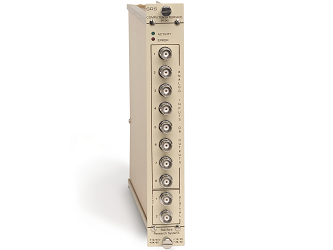

Модуль компьютерного интерфейса SR245 Stanford Research Systems является мощным инструментом сбора данных. Он обеспечивает как аналоговый, так и цифровой интерфейс для связи между вашим компьютером и экспериментом.
Особенности:
- Восемь аналоговых разъемов Ввода/Вывода;
- 8-битный цифровой разъем Ввода/Вывода;
- Два TTL разъема Ввода/Вывода;
- Поддерживаемые интерфейсы RS-232 и GPIB;
- Память на 3500 точек;
- Простая структура команд.
Аналоговые порты ввода/вывода
Восемь аналоговых каналов ввода / вывода могут быть определены программным обеспечением как все входы, все выходы или как комбинация входов и выходов. Все каналы имеют разрешение 13 бит в диапазоне ± 10.24 В постоянного тока с точностью 0.05%.
Цифровые порты ввода/вывода
Два цифровых порта ввода / вывода на передней панели предназначены для использования в качестве счетчиков или триггеров и могут быть настроены или считаны компьютером. Кроме того, доступны 8-битный вход и 8-битный выходной порт (на внутреннем разъеме) для ваших собственных цифровых интерфейсов.
RS-232 и GPIB интерфейсы
Интерфейсы RS-232 и GPIB являются стандартными функциями SR245. Простые команды упрощают программирование на различных языках высокого уровня - все, что необходимо - это возможность отправлять и получать строки ASCII. Например, отправка «? 5» дает указание модулю измерять напряжение на 5-м аналоговом входе BNC. Другие команды позволяют записывать в буферную память модуля 3500 точек, наращивать аналоговый выход с заданной скоростью (для сканирования строба) или считывать содержимое цифрового счетчика.
Технические характеристики модуля SR245 Stanford Research Systems:
|
Параметры |
Значения |
|
Аналоговые порты | |
|
Конфигурация |
Любое количество из восьми портов может быть программно задано как входные порты, остальные по умолчанию являются выходными портами. |
|
Входы |
1 MОм импеданс, ±10.24 В (DC) диапазон, защита: 40 В (DC). Разрешение: 13-бит (2.5 мВ). Точность: 0.5 %. Смещение: <2.5 мВ. Скорость АЦП: 2 кГц (макс.). |
|
Выходы |
<1 Ом импеданс. Предел тока короткого замыкания: 20 мА. Разрешение: 13 бит (2.5 мВ), Точность: 0.5 %. Смещение на выходе: <2.5 мВ |
|
Цифровые порты | |
|
Тип |
Два TTL ввода / вывода на передней панели, один 8-битный цифровой входной порт, один 8-битный цифровой выходной порт |
|
Входы на передней панели |
Входные импедансы >100 кОм. Мин. ширина импульса: 200 нс. Макс. скорость счета: 4 MГц. Логическая единица >3 В (DC), логический ноль <0.7 В (DC). Защита входов: ±10 В (DC). |
|
Выходы на передней панели |
Нагрузки: 50 Ом |
|
Общие характеристики | |
|
Интерфейсы |
IEEE-488 (GPIB) и RS-232 (110 бод - 19.2 кбод) |
|
Питание |
+24 В/60 мА, 24 В/60 мА, +12 В/20 мА, прим. 8 Вт |
|
Механические характеристики |
Стандартный NIM модуль |
|
Гарантия |
1 год |
